En designingeniør lager prototyper av en kompakt medisinsk prøvekjøler ved hjelp avTermoelektriske kjølere. Den kalde siden når måltemperaturen i løpet av minutter under benktesting. Men når enheten er installert i innkapslingen, begynner temperaturen på den kalde siden å drive oppover og stabiliseres aldri. Ingeniøren sjekker TEC-strømmen, isolasjonen og kontrollsløyfen. Alt fremstår korrekt. Problemet er ikke på den kalde siden i det hele tatt. Det er på den varme siden. Varmen som avvises av TEC blir ikke fjernet effektivt, og den varmen ledes tilbake gjennom modulen, og reduserer dens kjølekapasitet. Dette er den vanligste feilen i termoelektrisk kjøledesign, og det er en kostbar en. For innkjøpsingeniører og produktutviklere er det å forstå hvorfor varmeavvisning på den varme siden er avgjørende forskjellen mellom et produkt som fungerer og et som feiler i feltet.
Denne veiledningen er skrevet for kjøpere og ingeniører som kjøper termoelektriske kjølere og tilhørende termiske styringskomponenter. Vi vil forklare den termiske balansen til en TEC, hvorfor den varme siden er den begrensende faktoren i kjøleytelsen, hvordan kjøleribbe og viftevalg påvirker resultatet, hvilke spesifikasjoner som skal inkluderes i en innkjøpsordre, og hvordan man vurderer en leverandør. Vi vil også gi detaljerte produktparametere fra fabrikken vår hos Fuzhou X-Meritan Technology Co., Ltd. Enten du designer en drikkekjøler, en lasermodul, en medisinsk enhet eller et elektronisk kabinett, vil denne veiledningen hjelpe deg med å spesifisere et termoelektrisk kjølesystem som yter pålitelig.

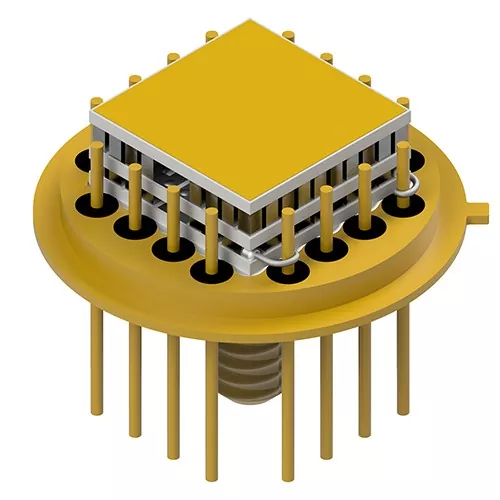

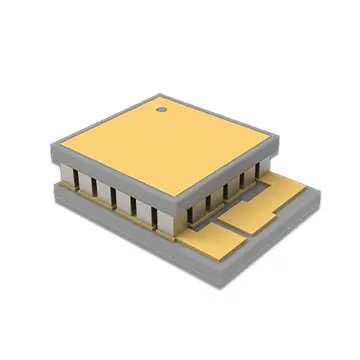

En termoelektrisk kjøler, også kjent som en Peltier-modul, er en solid-state varmepumpe som flytter varme fra den ene siden av enheten til den andre når en elektrisk strøm påføres. Modulen består av en rekke halvlederpellets, typisk vismuttellurid, klemt mellom to keramiske underlag. Når strømmen flyter gjennom pellets, absorberer elektroner varme ved ett kryss og frigjør det ved et annet. Siden som absorberer varme blir kald, og siden som avgir varme blir varm. Det er ingen bevegelige deler, ingen kjølemidler og ingen kompressorer. Modulen er kompakt, lydløs og kan kontrolleres med presisjon. Tabellen nedenfor oppsummerer de grunnleggende driftsegenskapene til en termoelektrisk kjøler.
| Parameter | Beskrivelse | Typisk verdi |
| Driftsprinsipp | Peltier-effekt (varmepumping via strøm) | Solid state, ingen bevegelige deler |
| Den kalde siden | Absorberer varme fra lasten | Temperatur under omgivelsestemperatur |
| Hot Side | Avgir varme til miljøet | Temperatur over omgivelsestemperatur |
| Varmepumpet (Qc) | Kjølekapasitet | Avhenger av modulstørrelse og strøm |
| Inngangseffekt (Pin) | Elektrisk strøm forbrukes | Avhenger av spenning og strøm |
| Varmeavvist (Qh) | Qc + Pin | Alltid større enn Qc |
| COP | Qc / Pin | Vanligvis 0,3 - 0,7 |
klFuzhou X-Meritan Technology Co., Ltd., vår fabrikk produserer termoelektriske kjølere for et bredt spekter av kjøleapplikasjoner. Vi forstår at modulen bare er en del av systemet. Varmeavvisningen på den varme siden er like viktig, og vi samarbeider med våre kunder for å sikre at hele termiske systemet er designet for suksess.
Den grunnleggende grunnen til at den varme siden er den begrensende faktoren er termodynamikkens første lov. En termoelektrisk kjøler ødelegger ikke varmen; den beveger den. Varmen som absorberes på den kalde siden (Qc) pluss den elektriske kraften som forbrukes av modulen (Pin) må avvises på den varme siden (Qh). Forholdet er enkelt: Qh = Qc + Pin. Dette betyr at den varme siden alltid har mer varme å avvise enn den kalde siden absorberer. I en typisk modul som opererer ved en COP på 0,5, er varmen som avvises på den varme siden tre ganger kjølekapasiteten. Hvis den varme siden ikke kan avvise denne varmen, stiger temperaturen på den varme siden. Og når temperaturen på den varme siden øker, øker temperaturforskjellen over modulen, noe som reduserer kjølekapasiteten og effektiviteten til modulen. Tabellen nedenfor illustrerer den termiske balansen for en typisk TEC.
| Parameter | Verdi | Note |
| Kjølekapasitet (Qc) | 50 W | Varme absorbert på kald side |
| Inngangseffekt (Pin) | 100 W | Elektrisk strøm til modul |
| Varmeavvist (Qh) | 150 W | Qc + Pin |
| COP | 0.5 | Qc / Pin |
| Varmeavvisningsforhold | 3:1 | Qh / Qc |
På vår fabrikk hjelper vi kundene våre med å forstå denne termiske balansen. Vi gir detaljerte ytelseskurver som viser hvordan kjølekapasiteten endres med temperatur på varme side. Vi gir også veiledning om kjøleribbens størrelse og viftevalg for å sikre at den varme siden kan avvise den nødvendige varmen. Vårt mål er å hjelpe våre kunder med å designe et system som oppnår ønsket temperatur på den kalde siden på en pålitelig måte.
Når varmeavvisning på den varme siden er utilstrekkelig, oppstår en kaskade av negative effekter. Den første effekten er en økning i den varme sidens temperatur. Dette reduserer temperaturforskjellen som modulen kan opprettholde, noe som betyr at temperaturen på den kalde siden øker. Den andre effekten er en reduksjon i kjølekapasiteten. Når temperaturen på den varme siden stiger, reduseres modulens evne til å pumpe varme. Den tredje effekten er en økning i strømforbruket. Modulen må jobbe hardere for å opprettholde temperaturen på den kalde siden, noe som øker inngangseffekten. Den fjerde effekten er en reduksjon i pålitelighet. Høye varmesidetemperaturer akselererer nedbrytningen av modulen og de termiske grensesnittmaterialene. I ekstreme tilfeller kan modulen overopphetes og svikte. Tabellen nedenfor oppsummerer effektene av utilstrekkelig varmeavvisning.
| Effekt | Forårsake | Konsekvens |
| Temperaturstigning på varm side | Utilstrekkelig kjøleribbe eller viftekapasitet | Redusert kjøleytelse |
| Nedgang i kjølekapasitet | Økt temperaturforskjell | Den kalde siden kan ikke nå måltemperaturen |
| Økning av strømforbruk | Modulen jobber hardere for å kompensere | Høyere driftskostnader, mer varme å avvise |
| Moduldegradering | Termisk stress på pellets og loddeforbindelser | Redusert levetid, for tidlig svikt |
| Termisk grensesnittfeil | Høy temperatur bryter ned termisk fett | Økt termisk motstand, ytterligere ytelsestap |
Hos X-Meritan har vi sett mange tilfeller der et system sviktet, ikke fordi TEC var utilstrekkelig, men fordi varmeavvisningen var utilstrekkelig. Vi samarbeider med kundene våre for å unngå disse problemene ved å tilby komplette termiske løsninger, inkludert kjøleribber, vifter og termiske grensesnittmaterialer. Vårt ingeniørteam kan hjelpe deg med å beregne den nødvendige varmeavvisningskapasiteten og velge de riktige komponentene.
Å spesifisere riktig varmeavvisningssystem krever en systematisk tilnærming. Det første trinnet er å bestemme den totale varmen som skal avvises (Qh). Dette er summen av kjølekapasiteten (Qc) og inngangseffekten (Pin). Det andre trinnet er å bestemme den maksimalt tillatte temperaturen på den varme siden. Dette er typisk omgivelsestemperaturen pluss temperaturøkningen over kjøleribben. Det tredje trinnet er å velge en kjøleribbe med en termisk motstand som kan oppnå nødvendig temperaturøkning ved tilgjengelig luftstrøm. Det fjerde trinnet er å velge en vifte som gir tilstrekkelig luftstrøm og statisk trykk. Det femte trinnet er å velge et termisk grensesnittmateriale som minimerer kontaktmotstanden mellom modulen og kjøleribben. Tabellen nedenfor oppsummerer spesifikasjonsprosessen.
| Skritt | Handling | Nøkkelparameter |
| 1 | Bestem total varme som skal avvises | Qh = Qc + Pin |
| 2 | Bestem tillatt varmsidetemperatur | Th = Tamb + ΔT |
| 3 | Velg varmeavleder termisk motstand | Rth = ΔT / Qh |
| 4 | Velg vifteluftstrøm og statisk trykk | CFM, Pa |
| 5 | Velg termisk grensesnittmateriale | Termisk ledningsevne (W/m·K) |
På vår fabrikk tilbyr vi komplette termiske løsninger for våre termoelektriske kjølere. Vi kan levere kjøleribber med optimalisert finnegeometri, vifter med lav støy og høy luftstrøm, og termiske grensesnittmaterialer med høy ledningsevne. Vårt ingeniørteam kan bistå med spesifikasjonsprosessen og gi detaljerte termiske beregninger for din applikasjon.
Evaluering av en leverandør av termoelektriske kjølere og termiske styringskomponenter krever fokus på produktkvalitet, termisk ekspertise, testkapasitet og teknisk støtte. Leverandøren må ha evnen til å produsere moduler med jevn ytelse. De må ha kompetanse innen termisk systemdesign. De må ha utstyr for å teste moduler og systemer under belastning. Og de må gi teknisk støtte for å hjelpe deg med å velge de riktige komponentene. Tabellen nedenfor oppsummerer disse evalueringskriteriene.
| Vurderingskriterium | Hva du skal se etter | Hvorfor det betyr noe |
| Modulkvalitet | Konsekvent ytelse, pålitelighetstesting | Sikrer at modulen oppfyller spesifikasjonene |
| Termisk ekspertise | Mulighet for systemdesign, termisk simulering | Sikrer at hele systemet fungerer |
| Testing evne | Ytelsestesting under belastning, levetidstesting | Verifiserer ytelse og pålitelighet |
| Teknisk støtte | Applikasjonsteknikk, termiske beregninger | Hjelper med å velge de riktige komponentene |
| Leveringsytelse | Leveringsrekord til rett tid, lagerkapasitet | Holder produksjonslinjen i gang |
Hos Fuzhou X-Meritan Technology Co., Ltd., har fabrikken vår produsert termoelektriske kjølere og termiske løsninger i over et tiår. Vi har lang erfaring innen design og testing av termiske systemer. Vi er ISO 9001-sertifisert, og vi fører detaljerte journaler over alle inspeksjoner. Vårt tekniske team er tilgjengelig for å bistå med termiske beregninger og komponentvalg. Vi inviterer deg til å vurdere oss mot disse kriteriene og vurdere oss som din partner for termoelektriske kjøleløsninger.

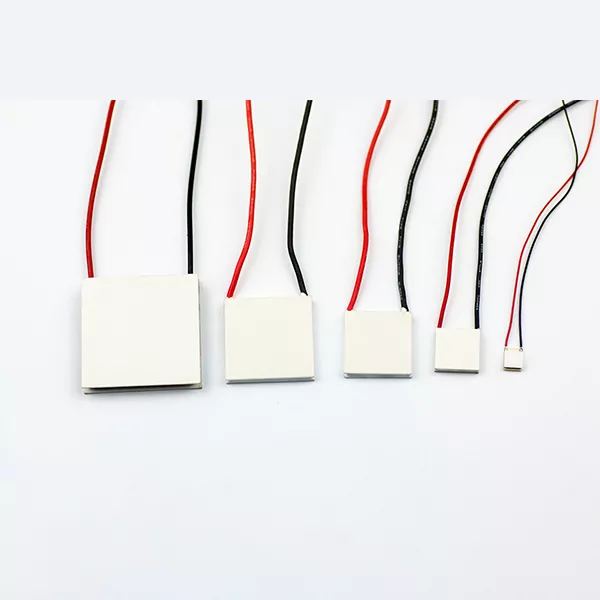

Følgende tabell gir de viktigste produktparametrene for våre termoelektriske kjølere. Disse modulene er designet for kjøleapplikasjoner som spenner fra forbrukerprodukter til medisinsk utstyr. Fabrikken vår kan også tilby matchende kjøleribber, vifter og termiske grensesnittmaterialer.
| Parameter | Spesifikasjonsområde | Notater |
| Kjølekapasitet (Qc) | 10 W - 200 W | Avhenger av modulstørrelse og strøm |
| Maks temperaturdifferensial (ΔTmax) | 60°C - 75°C | Ved Th = 27°C, ingen belastning |
| Nominell spenning | 5 V – 24 V | Tilpassede spenninger tilgjengelig |
| Vurdert gjeldende | 2 A - 15 A | Avhenger av modulstørrelse |
| COP | 0,3 - 0,7 | Avhenger av driftspunkt |
| Modulstørrelse | 20 x 20 mm til 62 x 62 mm | Tilpassede størrelser tilgjengelig |
| Type varmeavleder | Aluminium ekstrudert, skåret, limt | Valgt for termisk motstand |
| Viftetype | Aksial, blåser | Valgt for luftstrøm og støy |
| Termisk grensesnittmateriale | Termisk fett, faseendring, pute | Valgt for konduktivitet og tykkelse |
| MOQ | 100 stykker | Omsettelig for store bestillinger |
| Ledetid | 2-4 uker | Avhenger av mengde og tilpasning |
På fabrikken vår produserer vi våre termoelektriske kjølere for å oppfylle disse spesifikasjonene og mer. Vi kan tilpasse kjølekapasitet, spenning, strøm og størrelse for å passe dine spesifikke krav. Vi tilbyr også komplette termiske løsninger, inkludert kjøleribber, vifter og termiske grensesnittmaterialer. Vårt mål er å gi våre kunder pålitelige kjøleløsninger med høy ytelse.
Spørsmål 1: Hvor mye varme må avvises på den varme siden av en TEC?
Svar: Varmen som avvises på den varme siden (Qh) er summen av kjølekapasiteten (Qc) og inngangseffekten (Pin). For en modul som opererer ved en COP på 0,5, er den avviste varmen tre ganger kjølekapasiteten. Det betyr at for hver watt kjøling må tre watt varme fjernes. Hvis den varme siden ikke kan avvise denne varmen, vil modulens ytelse forringes. Vårt ingeniørteam kan beregne nøyaktig Qh for din applikasjon.
Spørsmål 2: Hva skjer hvis jeg bruker en kjøleribbe som er for liten?
Svar: Hvis kjøleribben er for liten, vil dens termiske motstand være for høy, og temperaturen på den varme siden vil stige. Dette reduserer kjølekapasiteten og øker strømforbruket. I ekstreme tilfeller kan modulen overopphetes og svikte. Dimensjoner alltid kjøleribben basert på den totale varmen som skal avvises og tillatt temperaturøkning. Vår fabrikk kan hjelpe deg med å velge riktig kjøleribbe for din applikasjon.
Spørsmål 3: Kan jeg bruke en vifte for å forbedre varmeavvisningen?
Svar: Ja, en vifte kan forbedre varmeavvisningen betraktelig ved å øke luftstrømmen over kjøleribben. Den tvungne konveksjonen reduserer den termiske motstanden til kjøleribben, noe som senker temperaturen på den varme siden. Viften må velges for å gi tilstrekkelig luftstrøm og statisk trykk for kjøleribbens design. Vi tilbyr matchede vifte- og varmeavlederkombinasjoner for våre termoelektriske kjølere.
Spørsmål 4: Hva er det beste termiske grensesnittmaterialet for en TEC?
Svar: Det beste termiske grensesnittmaterialet avhenger av applikasjonen. Termisk fett gir den laveste termiske motstanden, men kan være rotete og kan tørke ut over tid. Faseendringsmaterialer gir god ytelse og er lettere å påføre. Termiske puter er praktiske, men har høyere termisk motstand. For høyytelsesapplikasjoner anbefaler vi termisk fett eller et faseendringsmateriale. Vårt tekniske team kan gi råd om det beste materialet for din søknad.
Spørsmål 5: Hvordan vet jeg om varmeavvisningssystemet mitt er tilstrekkelig?
Svar: For å finne ut om varmeavvisningssystemet ditt er tilstrekkelig, mål temperaturen på den varme siden under full belastning og sammenlign den med designmålet. Hvis temperaturen på den varme siden er høyere enn forventet, er varmeavvisningen utilstrekkelig. Du kan også måle kjølekapasiteten og sammenligne den med ytelseskurven. Hvis kapasiteten er lavere enn forventet, er temperaturen på den varme siden sannsynligvis for høy. Vårt ingeniørteam kan hjelpe deg med å diagnostisere og løse problemer med varmeavvisning.
Effektiv varmeavvisning på den varme siden er avgjørende for ytelsen og påliteligheten til termoelektriske kjølere. Den varme siden må avvise kjølekapasiteten pluss inngangseffekten, som typisk er tre ganger kjølekapasiteten. Hvis varmeavvisningen er utilstrekkelig, stiger temperaturen på den varme siden, kjølekapasiteten synker, strømforbruket øker og modulens levetid reduseres. For kjøpere og ingeniører er å forstå denne termiske balansen nøkkelen til å designe et vellykket termoelektrisk kjølesystem. Hos Fuzhou X-Meritan Technology Co., Ltd. har fabrikken vår ekspertisen og produktene for å hjelpe deg med å oppnå effektiv varmeavvisning. Vi tilbyr termoelektriske kjølere, varmeavledere, vifter og termiske grensesnittmaterialer, sammen med teknisk støtte for å sikre at systemet ditt fungerer som designet.
Enten du designer en drikkekjøler, et medisinsk utstyr, en lasermodul eller et elektronikkskap, inviterer vi deg til å kontakte oss for å diskutere dine behov. Vi kan tilby prøver, termiske beregninger og skreddersydde løsninger. Vår forpliktelse til kvalitet og kundetilfredshet har gjort oss til en pålitelig partner for bedrifter over hele verden.
Kontakt Fuzhou X-Meritan Technology Co., Ltd. i dagfor å diskutere kravene til den termoelektriske kjøleren og oppdage hvordan våre termiske løsninger kan forbedre kjøleytelsen din.
