Et LiDAR-system på et autonomt kjøretøy eller en sensorenhet i veikanten må fungere pålitelig over et temperaturområde som kan spenne fra -40 °C om vinteren til +85 °C i direkte sommersol. Inne i huset er laserdioder, fotodetektorer og optiske komponenter følsomme for temperatur. Et skifte på bare noen få grader kan endre emisjonsbølgelengden til laseren, redusere signal-til-støy-forholdet til detektoren og forvrenge den optiske justeringen. Resultatet er en forringelse av rekkeviddenøyaktighet og punktskykvalitet. For innkjøpsingeniøren som spesifiserer termiske styringskomponenter, er spørsmålet ikke om temperaturkontroll er nødvendig, men hvilken teknologi som kan levere det innenfor størrelses-, kraft- og pålitelighetsbegrensningene til LiDAR-systemet.Termoelektriske kjølerehar dukket opp som den foretrukne løsningen for mange av disse utfordringene.
Denne veiledningen er skrevet for kjøpere og designingeniører som trenger å forstå hvordan termoelektriske kjølere takler temperaturkontrollutfordringene i LiDAR-systemer. Vi vil dekke de spesifikke termiske utfordringene i LiDAR, driftsprinsippet for termoelektriske kjølere, nøkkelspesifikasjonene som skal evalueres, integrasjonsbetraktningene og kriteriene for valg av leverandør. Vi vil også gi detaljerte produktparametere fra fabrikken vår påFuzhou X-Meritan Technology Co., Ltd.Enten du utvikler et LiDAR-system for bil-, industri- eller kartapplikasjoner, vil denne veiledningen hjelpe deg med å velge den riktige termoelektriske kjøleren for dine varmestyringskrav.
LiDAR-systemer presenterer et unikt sett med termiske utfordringer som skiller seg fra andre elektroniske systemer. Den første utfordringen er følsomheten til laserdioden. Emisjonsbølgelengden til en laserdiode endres med temperaturen med en hastighet på omtrent 0,3 nm/°C. For et LiDAR-system som bruker smalbånds optiske filtre eller bølgelengdesensitiv deteksjon, kan denne driften forårsake misforhold mellom laserbølgelengden og filterpassbåndet, noe som reduserer signalstyrken og deteksjonsområdet. Den andre utfordringen er den termiske støyen til fotodetektoren. Mørkestrømmen og den støyekvivalente effekten til detektoren øker med temperaturen, noe som reduserer signal-til-støy-forholdet og nøyaktigheten til avstandsmålingen. Den tredje utfordringen er den termiske utvidelsen av den optiske benken. De optiske komponentene er montert på en felles benk, og hvis benken utvider seg eller trekker seg sammen med temperaturen, kan justeringen av laseren, detektoren og skanningsoptikken forskyves, noe som forårsaker pekefeil. Tabellen nedenfor oppsummerer disse utfordringene og effektene deres.
| Utfordring | Kilde | Effekt på LiDAR-ytelse |
| Laserbølgelengdedrift | Temperaturkoeffisient for laserdiode | Redusert signalstyrke, rekkeviddestap |
| Detektorstøyøkning | Termisk støy i fotodetektor | Lavere SNR, redusert nøyaktighet |
| Optisk benkutvidelse | Termisk utvidelse av monteringsmaterialer | Feilstilling, pekefeil |
| Ekstreme omgivelsestemperaturer | Driftsmiljø | Systemfeil eller dårlig ytelse |
| Varmespredningstetthet | Kompakt kabinett | Lokaliserte varme flekker, termiske gradienter |
Hos Fuzhou X-Meritan Technology Co., Ltd. produserer fabrikken vår termoelektriske kjølere som er spesielt utviklet for å møte disse utfordringene. Vi forstår de termiske kravene til LiDAR-systemer, og vi samarbeider med kundene våre for å velge riktig kjøler for deres spesifikke lasereffekt, detektortype og miljøforhold.

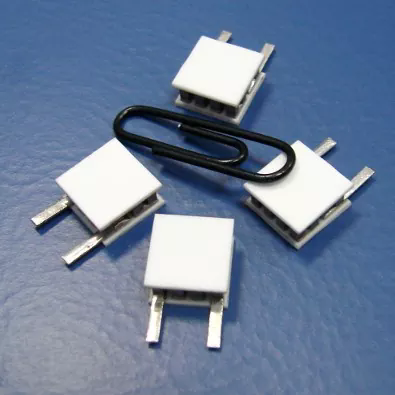

En termoelektrisk kjøler er en solid-state varmepumpe som bruker Peltier-effekten til å overføre varme fra den ene siden av enheten til den andre når en likestrøm påføres. Enheten består av en rekke halvlederpellets, typisk vismuttellurid, plassert mellom to keramiske underlag. Når strømmen flyter, blir den ene siden kald (den kalde siden) og den andre blir varm (den varme siden). Varmen absorberes på den kalde siden og frigjøres på den varme siden, hvor den avledes av en kjøleribbe. Reversering av strømmen reverserer retningen på varmeoverføringen, slik at den samme enheten kan brukes til både kjøling og oppvarming. Denne toveiskontrollen er en viktig fordel for LiDAR-systemer som må fungere i både varme og kalde omgivelser. Tabellen nedenfor sammenligner termoelektriske kjølere med andre kjøleteknologier.
| Teknologi | Kjøling/oppvarming | Størrelse | Presisjon | Pålitelighet | Støy/vibrasjon |
| Termoelektrisk kjøler | Både | Kompakt | Høy (+/- 0,1 °C) | Høy (solid state) | Ingen |
| Kompressorbasert | Både | Stor | Moderat | Moderat (bevegelige deler) | Høy |
| Fan-basert | Kun kjøling | Moderat | Lav | Moderat (lagerslitasje) | Moderat |
| Heat Pipe | Kun kjøling | Kompakt | Lav | Høy | Ingen |
På fabrikken vår designer vi våre termoelektriske kjølere for de krevende kravene til LiDAR-systemer. Vi bruker høyytelses vismuttelluridpellets og avanserte keramiske substrater for å oppnå høy kjølekapasitet i et kompakt fotavtrykk. Våre kjølere er tilgjengelige med integrerte temperatursensorer og kontrollelektronikk, som tillater presis temperaturstabilisering av laserdioden og detektoren.
Når du velger en termoelektrisk kjøler for et LiDAR-system, bør kjøpere vurdere flere nøkkelspesifikasjoner. Kjølekapasiteten (Qc) bestemmer hvor mye varme kjøleren kan fjerne ved en gitt temperaturforskjell. For LiDAR-applikasjoner må kjølekapasiteten være tilstrekkelig til å håndtere varmebelastningen fra laserdioden, detektoren og eventuelle andre varmegenererende komponenter. Maksimal temperaturforskjell (ΔTmax) bestemmer den maksimale temperaturforskjellen kjøleren kan oppnå mellom den kalde og den varme siden. Strøm- og spenningsverdiene bestemmer strømforsyningskravene. Fotavtrykket og tykkelsen bestemmer integrasjonsbegrensningene. Ytelseskoeffisienten (COP) bestemmer effektiviteten til kjøleren. Tabellen nedenfor oppsummerer disse spesifikasjonene.
| Spesifikasjon | Typisk rekkevidde for LiDAR | Betydning |
| Kjølekapasitet (Qc) | 5 W - 50 W | Må overstige total varmebelastning |
| Maks temperaturdifferensial (ΔTmax) | 65°C - 75°C | Bestemmer kjøleevne |
| Nåværende (Imax) | 2 A - 8 A | Bestemmer strømforsyningen |
| Spenning (Vmax) | 5 V - 24 V | Bestemmer strømforsyningen |
| Fotspor | 10 x 10 mm til 40 x 40 mm | Bestemmer integrasjon |
| Tykkelse | 2 mm - 6 mm | Bestemmer integrasjon |
| Ytelseskoeffisient (COP) | 0,3 - 0,6 | Bestemmer strømeffektiviteten |
Hos Fuzhou X-Meritan Technology Co., Ltd., tilbyr fabrikken vår en rekke termoelektriske kjølere med forskjellige kjølekapasiteter, fotavtrykk og spenningsklassifiseringer. Vi kan hjelpe kundene våre med å velge riktig kjøler for deres spesifikke LiDAR termiske krav. Vårt ingeniørteam kan også tilby termisk simulering og designstøtte for å sikre at kjøleren er riktig integrert i LiDAR-huset.
Ytelsen til en termoelektrisk kjøler i et LiDAR-system avhenger ikke bare av selve kjøleren, men også av hvordan den er integrert. Flere faktorer kan påvirke ytelsen. Den første er det termiske grensesnittet mellom kjøleren og laserdioden eller detektoren. Et dårlig termisk grensesnitt, som en tørr fuge eller en ujevn overflate, kan øke den termiske motstanden og redusere kjøleeffektiviteten. Det andre er kjøleribbedesignet. Den varme siden av kjøleren må være i stand til å spre varmen til det omgivende miljøet. Hvis kjøleribben er underdimensjonert eller luftstrømmen er utilstrekkelig, vil temperaturen på den varme siden stige, og redusere kjølekapasiteten og potensielt overopphete kjøleren. Den tredje er termisk isolasjon av den kalde siden. Den kalde siden må isoleres fra det omgivende miljøet for å forhindre varmelekkasje som vil redusere kjøleeffektiviteten. Tabellen nedenfor oppsummerer disse integreringsfaktorene.
| Integrasjonsfaktor | Effekt på ytelse | Redusering |
| Termisk grensesnittmateriale | Dårlig grensesnitt øker termisk motstand | Bruk termisk fett eller pads med høy ledningsevne |
| Design av kjøleribbe | Utilstrekkelig kjøleribbe reduserer kjølekapasiteten | Størrelse kjøleribbe for maksimal varmebelastning |
| Luftstrøm | Dårlig luftstrøm øker temperaturen på den varme siden | Sørg for tilstrekkelig ventilasjon eller trykkluft |
| Isolasjon på den kalde siden | Varmelekkasje reduserer kjøleeffektiviteten | Bruk isolasjon rundt den kalde siden |
| Kondensasjon | Det kan dannes fuktighet på kalde overflater | Bruk forseglet kabinett eller tørkemiddel |
På fabrikken vår gir vi teknisk støtte for å hjelpe kundene våre med å integrere den termoelektriske kjøleren i deres LiDAR-system. Vi kan anbefale termiske grensesnittmaterialer, kjøleribbedesign og forseglingsmetoder som sikrer optimal ytelse. Målet vårt er å hjelpe kundene våre med å oppnå temperaturstabiliteten som deres LiDAR-system krever.
Evaluering av en leverandør av termoelektriske kjølere for LiDAR-applikasjoner krever fokus på termisk designevne, produksjonskvalitet, testing og applikasjonsstøtte. Leverandøren bør ha evnen til å designe og produsere kjølere til de nødvendige spesifikasjonene, inkludert tilpassede fotavtrykk og spenningsklassifiseringer. Produksjonskvaliteten bør være konsistent, med stramme toleranser på pelletplasseringen og den keramiske flatheten. Leverandøren bør teste hver kjøler for kjølekapasitet, ΔTmax og lekkasjestrøm. Og leverandøren bør gi applikasjonsstøtte, inkludert termisk simulering og integrasjonsveiledning. Tabellen nedenfor oppsummerer disse evalueringskriteriene.
| Vurderingskriterium | Hva du skal se etter | Hvorfor det betyr noe |
| Mulighet for termisk design | Tilpasset design, termisk simulering | Sikrer optimal ytelse for applikasjonen |
| Produksjonskvalitet | Presisjon pelletsplassering, keramisk flathet | Sikrer konsistent ytelse og pålitelighet |
| Testing | Kjølekapasitet, ΔTmax, lekkasjestrøm | Sikrer at kjøleren oppfyller spesifikasjonene |
| Applikasjonsstøtte | Integrasjonsveiledning, termisk simulering | Bidrar til å oppnå optimal systemytelse |
Hos X-Meritan har fabrikken vår produsert termoelektriske kjølere i over et tiår. Vi har lang erfaring innen termisk design og produksjon. Vi tester hver kjøler før sending og gir teknisk støtte til våre kunder. Vi inviterer deg til å vurdere oss mot disse kriteriene og vurdere oss som din partner for LiDAR termoelektriske kjølere.
Følgende tabell gir de viktigste produktparametrene for våre termoelektriske kjølere. Disse kjølerne er designet for LiDAR-systemer og andre presisjonsapplikasjoner for termisk styring. Vår fabrikk kan også produsere tilpassede kjølere for å møte spesifikke krav.
| Parameter | Spesifikasjonsområde | Notater |
| Kjølekapasitet (Qc) | 5 W - 50 W | Ved ΔT = 0°C |
| Maks temperaturdifferensial (ΔTmax) | 65°C - 75°C | Ved Qc = 0 W |
| Nåværende (Imax) | 2 A - 8 A | Valgt for strømforsyning |
| Spenning (Vmax) | 5 V - 24 V | Valgt for strømforsyning |
| Fotspor | 10 x 10 mm til 40 x 40 mm | Tilpassede størrelser tilgjengelig |
| Tykkelse | 2 mm - 6 mm | Valgt for integrering |
| Keramisk materiale | Alumina (Al2O3) | Standard |
| Pelletsmateriale | Bismuth Telluride (Bi2Te3) | Høy ytelse |
| Driftstemperatur | -40°C til +85°C | Valgt for miljø |
| Integrasjonsalternativer | Sensor, styreelektronikk | Tilpassede alternativer tilgjengelig |
| MOQ | 100 stykker | Omsettelig for store bestillinger |
| Ledetid | 2-4 uker | Avhenger av mengde og tilpasning |
På fabrikken vår produserer vi våre termoelektriske kjølere for å oppfylle disse spesifikasjonene og mer. Vi kan tilpasse kjølekapasiteten, fotavtrykket, spenningen og integreringsalternativene for å passe dine spesifikke krav. Vårt kvalitetskontrollsystem inkluderer inspeksjon av råvarer, inspeksjon under prosess og sluttinspeksjon før forsendelse. Vårt mål er å gi kundene våre termoelektriske kjølere av høy kvalitet som oppfyller deres LiDAR termiske styringsbehov.
Spørsmål 1: Kan en termoelektrisk kjøler både kjøle og varme et LiDAR-system?
Svar: Ja, en termoelektrisk kjøler kan både kjøle og varme. Ved å snu polariteten til DC-strømmen, snus retningen for varmeoverføringen. Dette gjør at den samme kjøleren kan varme laserdioden i kalde omgivelser og avkjøle den i varme omgivelser. Denne toveisfunksjonen er avgjørende for LiDAR-systemer som må fungere over et bredt temperaturområde. Hos Fuzhou X-Meritan Technology Co., Ltd. er våre kjølere designet for toveis drift.
Spørsmål 2: Hvor mye strøm bruker en termoelektrisk kjøler i et LiDAR-system?
Svar: Strømforbruket avhenger av kjølekapasiteten, temperaturforskjellen og COP. En typisk termoelektrisk kjøler for LiDAR kan forbruke 5 til 20 watt. COP er vanligvis 0,3 til 0,6, noe som betyr at for hver watt varme som fjernes, forbruker kjøleren 1,7 til 3,3 watt elektrisk kraft. Strømforbruket må vurderes i det samlede systemkraftbudsjettet.
Spørsmål 3: Hva er den typiske temperaturstabiliteten som kan oppnås med en termoelektrisk kjøler?
Svar: Med en riktig utformet kontrollsløyfe kan en termoelektrisk kjøler oppnå temperaturstabilitet på +/- 0,1°C eller bedre. Dette presisjonsnivået er avgjørende for LiDAR-systemer som krever stabil laserbølgelengde og detektorytelse. Stabiliteten avhenger av kvaliteten på temperatursensoren, kontrollelektronikken og den termiske utformingen av systemet.
Spørsmål 4: Kan termoelektriske kjølere brukes i LiDAR-systemer for biler?
Svar: Ja, termoelektriske kjølere brukes i LiDAR-systemer for biler. De må oppfylle bilkravene for vibrasjon, støt og temperatursykling. På fabrikken vår tilbyr vi kjølere som er testet i henhold til bilstandarder, inkludert vibrasjoner og termisk sjokk. Vi kan også tilby AEC-Q100 kvalifisert kontrollelektronikk for bilapplikasjoner.
Spørsmål 5: Hvordan velger jeg riktig termoelektrisk kjøler for LiDAR-systemet mitt?
Svar: For å velge riktig termoelektrisk kjøler må du bestemme den totale varmebelastningen, nødvendig temperaturforskjell, tilgjengelig strømforsyning og integrasjonsbegrensninger. Vårt ingeniørteam kan hjelpe deg med å beregne disse kravene og velge den optimale kjøleren for din applikasjon. Vi tilbyr også støtte for termisk simulering for å verifisere designet før prototyping.
LiDAR-systemer byr på betydelige temperaturkontrollutfordringer, fra laserbølgelengdedrift og detektorstøy til optisk feiljustering og ekstreme omgivelser. Termoelektriske kjølere takler disse utfordringene med presis, toveis, solid-state temperaturkontroll i en kompakt og pålitelig pakke. For innkjøpsingeniører og designteam er det viktig å forstå de termiske utfordringene, de kjøligere spesifikasjonene og integrasjonshensynene for å velge riktig løsning. Hos Fuzhou X-Meritan Technology Co., Ltd. har fabrikken vår ekspertise og evne til å produsere termoelektriske kjølere som oppfyller de krevende kravene til LiDAR-systemer. Vi jobber tett med våre kunder for å velge riktig kjøler og for å sikre vellykket integrasjon.
Enten du utvikler LiDAR for autonome kjøretøy, industriell automasjon eller kartleggingsapplikasjoner, inviterer vi deg til å kontakte oss for å diskutere dine behov. Vi kan levere prøver, tekniske data og tilpassede løsninger. Vår forpliktelse til kvalitet og kundetilfredshet har gjort oss til en pålitelig partner for LiDAR-systemutviklere over hele verden.
Kontakt Fuzhou X-Meritan Technology Co., Ltd. i dagfor å diskutere kravene til LiDAR termoelektrisk kjøler og oppdage hvordan produktene våre kan sikre den termiske stabiliteten systemet ditt trenger.
