TCB-NE temperaturkontroller med høy presisjon

TCB-NE temperaturkontroller med høy presisjon fra produsenten X-meritan er designet for å regulere termoelektriske kjølermoduler (TEC) gjennom sanntidstemperaturtilbakemelding og lukket sløyfekontroll.

Kontrolleren kombinerer TEC-kraftkjøring, temperaturmåling, kontrollalgoritmer og kommunikasjonsfunksjoner på én enkelt PCB-plattform. En 10K NTC-termistor gir temperaturtilbakemelding, mens PID-kontrollalgoritmen kontinuerlig justerer TEC-utgangseffekten i henhold til forskjellen mellom den målte temperaturen og den forhåndsinnstilte målverdien.

The integrated H-bridge driver controls TEC current direction, enabling both cooling and heating operation with a single thermoelectric module. RS-232-grensesnittet tillater tilkobling med datamaskiner, innebygde kontrollere og automatisert utstyr for parameterkonfigurasjon, temperaturovervåking og driftsstatuskontroll.

Tekniske spesifikasjoner

Hvordan fungerer TCB-NE-temperaturkontrolleren?

TCB-NE opererer gjennom en temperaturkontrollprosess med lukket sløyfe.

En 10K NTC termistor måler temperaturen til den kontrollerte komponenten og overfører tilbakemeldingsdata til kontrolleren. PID-algoritmen sammenligner den målte temperaturen med måltemperaturen og beregner den nødvendige TEC-utgangsjusteringen.

H-brodriveren regulerer retningen og størrelsen på TEC-strømmen:

● Positiv strømretning muliggjør kjøledrift.

● Omvendt strømretning muliggjør oppvarming.

● PWM-justering kontrollerer TEC-effekten i henhold til termiske krav.

Gjennom kontinuerlig tilbakemeldingsjustering opprettholder kontrolleren temperaturstabilitet under skiftende omgivelsesforhold og termiske belastninger.

Nøkkelfunksjoner

H-Bridge TEC-driver for toveis kjøling og oppvarming

TCB-NE integrerer en H-bro TEC-driverarkitektur for å kontrollere strømretningen uten eksterne polaritetssvitsjekretser.

Nøkkelfunksjoner inkluderer:

● Toveis TEC strømstyring for oppvarming og kjøling.

● Støtte for TEC-moduler med 4Ω til 40Ω elektrisk motstand.

● Direkte forbindelse mellom kontrolleren og TEC-modulen.

● Elektronisk strømretningsveksling gjennom integrerte driverkretser.

H-brodesignet gjør at én TEC-modul kan gi både temperaturreduksjon og temperaturøkningsfunksjoner.

PID lukket sløyfetemperaturregulering

TCB-NE-temperaturkontrolleren med høy presisjon bruker temperaturtilbakemelding og PID-algoritmer for å opprettholde den forhåndsinnstilte temperaturtilstanden.

Kontrollfunksjoner inkluderer:

● Temperaturtilbakemelding i sanntid gjennom en 10K NTC-sensor.

● PID-parameterjustering for forskjellige termiske belastninger.

● PÅ/AV-kontrollmodus for enkle temperaturvekslingsapplikasjoner.

● PWM-utgangsjustering fra 0-100 % driftssyklus for TEC-effektregulering.

Kontrollsystemet med lukket sløyfe kompenserer for temperaturavvik ved automatisk å justere TEC-utgangen.

RS-232 kommunikasjonsgrensesnitt

TCB-NE gir RS-232-kommunikasjon gjennom en DB9-kontakt for ekstern kontroll og overvåking.

Kommunikasjonsfunksjoner inkluderer:

● ASCII-kommandoprotokoll.

● Valg av overføringshastighet på 9600-115200 bps.

● Temperaturavlesning og parameterkonfigurasjon gjennom serielle kommandoer.

● Tilkobling med PC-er, innebygde kontrollere og automatiserte testsystemer.

Det serielle grensesnittet muliggjør integrering i programmerbare temperaturkontrollsystemer.

Kompakt PCB-design

Kontrolleren integrerer TEC-drift, temperaturføling, kontrollbehandling og kommunikasjonskretser i en kompakt PCB-enhet.

Designegenskaper inkluderer:

● Integrert TEC-driver og kontrollkretser.

● Redusert eksterne elektroniske komponenter.

● Plassbesparende 60 mm × 42 mm PCB-fotavtrykk.

● Egnet for innebygd termisk styringsutstyr.

Produksjonsevne

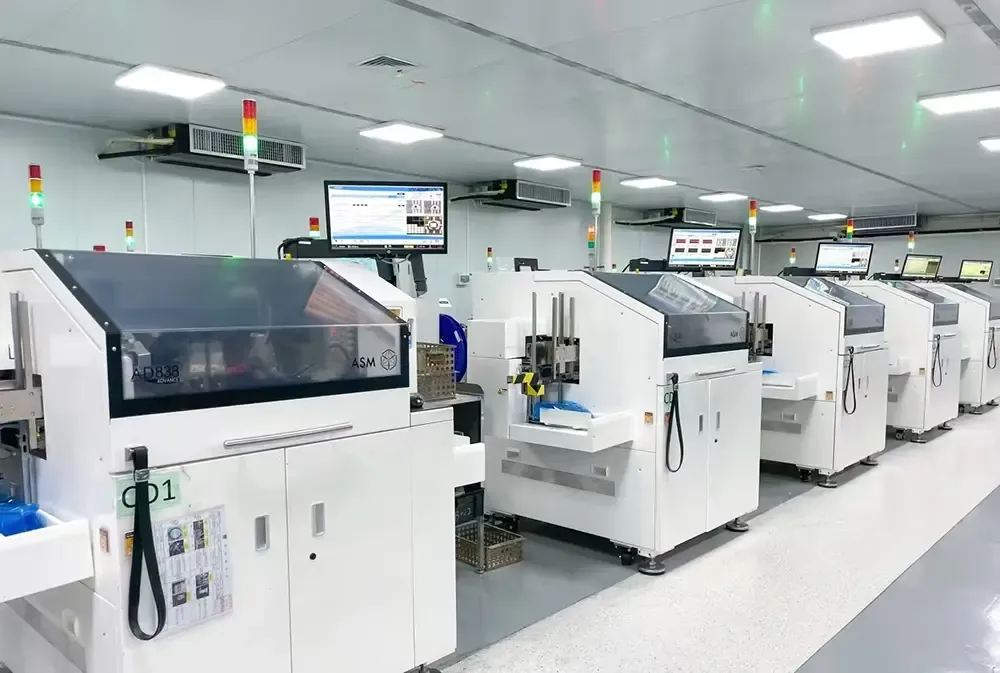

X-meritan produserer TCB-NE temperaturkontrollkort ved bruk av PCB-monteringsprosesser, inkludert:

● Automatisk plassering av SMT-komponenter.

● Reflow-loddeprosess for PCB-montering.

● Automatiserte dispenserings- og herdeprosesser for komponentbeskyttelse.

● Funksjonstesting av temperaturkontroll og kommunikasjonsytelse.

Tilpasningsalternativer inkluderer:

● Tilpassede NTC-termistorparametere.

● Endrede temperatursettpunkter.

● Justering av kommunikasjonskonfigurasjon.

● Tilpasning av maskinvaregrensesnitt.

Søknader

Fiberoptisk kommunikasjonsutstyr

TCB-NE brukes til termisk stabilisering av lasermoduler, optiske sendere og andre temperaturfølsomme optiske komponenter.

Temperaturkontroll bidrar til å opprettholde optisk bølgelengdestabilitet og driftskonsistens i TEC-baserte optiske systemer.

Medisinske og laboratorieinstrumenter

TCB-NE-temperaturkontrolleren med høy presisjon støtter analytiske instrumenter, testutstyr og laboratoriesystemer som krever kontrollerte temperaturmiljøer.

Typiske bruksområder inkluderer temperaturkontrollerte moduler, måleutstyr og forskningsplattformer.

Bilelektronikk

TCB-NE kan integreres i elektroniske bilsystemer som krever termisk styring av optiske sensorer, elektroniske moduler og temperaturfølsomme komponenter.

Halvledertesting og forskningssystemer

Kontrolleren er egnet for testplattformer for halvledere som krever programmerbar temperaturregulering, termisk syklus og tilbakemeldingsbasert temperaturkontroll.

TCB-NE temperaturkontroller integreringsveiledning

TCB-NE kan integreres i TEC termiske styringssystemer gjennom følgende tilkoblinger:

TEC-modultilkobling

TEC-utgangsklemmene kobles direkte til den termoelektriske modulen for varme- og kjølestyring.

Installasjon av temperatursensor

En 10K NTC termistor er installert nær den kontrollerte komponenten for å gi sanntids temperaturtilbakemelding.

Vertskommunikasjonstilkobling

RS-232-grensesnittet kobles til en PC, mikrokontroller eller automatisert kontrollsystem for temperaturinnstilling og parameterjustering.

Systemintegrasjon

Kontrolleren kan kombineres med:

● TEC-moduler.

● Varmeavledere og termiske strukturer.

● Optiske enheter.

● Laboratorieinstrumenter.

● Elektroniske testplattformer.

Ofte stilte spørsmål

Kan TCB-NE styre både oppvarming og kjøling?

Ja. TCB-NE bruker en H-bro TEC-driver som reverserer strømretningen, slik at en enkelt TEC-modul kan fungere i både kjøle- og varmemodus.

Hvilken TEC-strøm støtter TCB-NE?

Kontrolleren støtter TEC-utgangsstrøm fra 0A til 10A med et TEC-spenningsområde på 5V til 27V.

Hvilken temperatursensor bruker TCB-NE?

Standard temperatursensor er en 10K NTC termistor med en standard B-verdi på 3950. Andre B-verdier kan tilpasses i henhold til applikasjonskrav.

Hvilket kommunikasjonsgrensesnitt gir TCB-NE?

Kontrolleren bruker et RS-232-grensesnitt med en DB9-kontakt og støtter ASCII-kommunikasjonskommandoer ved overføringshastigheter fra 9600 til 115200 bps.

Hvilke applikasjoner bruker TCB-NE temperaturkontroller med høy presisjon?

Kontrolleren brukes i TEC-baserte termiske styringssystemer, inkludert optisk kommunikasjonsutstyr, laboratorieinstrumenter, halvledertestsystemer og elektroniske temperaturkontrollapplikasjoner.
