X-Meritan produserer TCB-SS-temperaturkontroller med ultrakompakt størrelse og designet for mikro-TEC-applikasjoner der kortplass, temperaturstabilitet og kontrollert TEC-utgang må vurderes sammen. TCB-SS integrerer temperaturføling og TEC-drift på et lite kontrollkort, slik at en Micro TEC kan reguleres gjennom en tilbakemeldingsbasert temperaturkontrollsløyfe.
Kontrolleren er designet rundt et kompakt kortformat i stedet for en generell temperaturkontrollarkitektur. Den bruker en 10K NTC-sensor som standard temperatursensorinngang og støtter en standard TEC-spenning på 4,5V med en maksimal TEC-strøm på 3A, noe som gjør kortet egnet for miniatyr termiske styringssystemer.
|
Kortforsyningsspenning (DC) |
5V ±10 % |
|
Utgangseffektivitet |
>94 % |
|
TEC spenning |
4,5V (standard) |
|
TEC-strøm |
3A (maksimalt) |
|
Temperaturkontrollsensor |
10K NTC (standard B-verdi: 3950) |
|
Temperaturkontrollnøyaktighet |
0,01° |
|
Still inn temperaturnøyaktighet |
0,01° |
|
Måleområde for temperaturkontroll |
-60°C til +170°C |
|
Kontroll temperaturområde |
-20°C til +100°C |
|
Standard fabrikkinnstilling |
25°C |
10K NTC oppdager temperaturendringer og sender signalet til kontrolleren.
Regulatoren sammenligner den målte temperaturen med målverdien og regulerer Micro TEC-utgangen gjennom PID-kontroll.
Kontinuerlig utgang justerer TEC-frekvensomformeren under drift i stedet for kun å stole på enkel på/av-bryting.

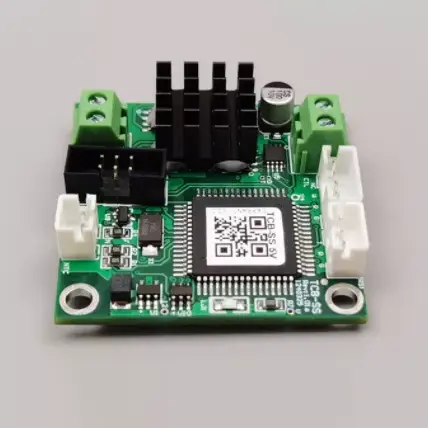

TCB-SS-temperaturkontrolleren med ultrakompakt størrelse og designet for mikro-TEC-er, som måler 4 cm × 4 cm × 1,28 cm, er designet for Micro TEC-systemer med begrenset installasjonsplass.
Kontrolleren gir 0,01 °C temperaturkontrollnøyaktighet og 0,01 °C innstilt temperaturnøyaktighet for presis termisk regulering.
Med utgangseffektivitet over 94 % gir kontrolleren effektiv TEC-kjøring i kompakte temperaturkontrollsystemer.
Standard TEC-spenning er 4,5V, med en maksimal TEC-strøm på 3A, for kompatible Micro TEC-applikasjoner.
Standardsensoren er en 10K NTC med en B-verdi på 3950, som gir temperaturtilbakemelding for kontrollsløyfen.
Måleområdet for temperaturkontroll er -60°C til +170°C, mens spesifisert kontrolltemperaturområde er -20°C til +100°C.
Innebygde funksjoner inkluderer overstrøm, overspenning, temperaturbegrensning og TEC åpen/kortslutningsdeteksjon for å overvåke kontrolleren og tilkoblet TEC under drift.
|
Punkt |
Standard konfigurasjon |
|
TEC-type |
Mikro TEC |
|
TEC spenning |
4,5V standard |
|
TEC gjeldende |
3A maksimum |
|
Temperatursensor |
10K NTC |
|
NTC B-verdi |
3950 Standard |
|
Styreforsyning |
5V ±10 % DC |
|
Kontrollområde |
-20°C til +100°C |
Før integrering bør TEC-elektriske krav, NTC-karakteristikk, måltemperatur og kortforsyning kontrolleres mot kontrollerens spesifikasjoner.
TCB-SS-temperaturkontrolleren med ultrakompakt størrelse og designet for mikro-TEC-er gir kompakt temperaturkontroll for optiske moduler der stabile termiske forhold kreves.
Den kan drive en kompatibel Micro TEC for å regulere temperaturen på laserdioder i kompakte optiske systemer.
Den kompakte kontrolleren er egnet for laboratorieinstrumenter som krever Micro TEC-basert temperaturregulering innenfor begrenset installasjonsplass.
TCB-SS støtter temperaturkontroll i kompakte diagnostiske enheter der kortstørrelse og termisk regulering er viktige designfaktorer.
Kontrolleren kan integreres med Micro TEC-systemer for temperaturregulering av temperaturfølsomme infrarøde detektorer og CCD-sensorer.
A1: TCB-SS-temperaturkontrolleren med ultrakompakt størrelse og designet for mikro-TEC-er er designet for mikro-TEC-applikasjoner. Den tilkoblede TEC-en bør kontrolleres mot spesifisert 4,5V standard TEC-spenning og 3A maksimal strøm.
A2: Standard konfigurasjon for temperaturføling er en 10K NTC med en B-verdi på 3950. Andre sensorkrav bør bekreftes under prosjektspesifikasjonen.
A3: Måleområdet for temperaturkontroll er -60°C til +170°C, mens spesifisert kontrolltemperaturområde er -20°C til +100°C. Måleområdet indikerer temperaturfølingsevnen, mens kontrollområdet definerer det spesifiserte temperaturreguleringsområdet.
A4: Kortets forsyningsspenning er 5V ±10% DC. Systemet bør gi en passende strømkilde som forblir innenfor dette spesifiserte inngangsområdet.
A5: Maksimal spesifisert TEC-strøm er 3A, med en standard TEC-spenning på 4,5V. Den faktisk tilkoblede TEC-en bør velges i henhold til dens elektriske krav og kontrollergrensene.
A6: Den angitte temperaturkontrollnøyaktigheten er 0,01 °C, og den angitte temperaturnøyaktigheten er også spesifisert som 0,01 °C.
A7: Kontrolleren inkluderer overstrømsbeskyttelse, overspenningsbeskyttelse, temperaturbegrensning og TEC-deteksjon av åpen krets og kortslutning.
