Termoelektriske materialer: Grunnlaget for faststoffkjøling og kraftproduksjon

Forstå termoelektriske materialer og Peltier-effekten

I hjertet av hvert solid-state kjølesystem ligger en klasse av halvlederforbindelser som er i stand til å konvertere elektrisk strøm direkte til en temperaturgradient. Disse forbindelsene er den funksjonelle kjernen i moderne termisk styring, og deres elektriske og termiske transportegenskaper dikterer kjølekapasiteten, responshastigheten og strømforbruket til den endelige enheten. Uten nøye konstruerte materialer kan ikke selv den mest sofistikerte modularkitekturen levere stabil ytelse.

Hva er termoelektriske materialer?

Termoelektriske materialerer halvlederstoffer som viser Peltier-effekten - fenomenet der varme absorberes ved ett kryss og frigjøres ved et annet når likestrøm flyter gjennom en krets med to forskjellige ledere. Vismuttelluridelegeringer er fortsatt det dominerende valget for drift nær romtemperatur, og tilbyr en balanse mellom elektrisk ledningsevne, termisk isolasjon og produksjonsevne som ennå ikke har blitt forskjøvet i vanlige kjøleapplikasjoner.

Effektiviteten til et termoelektrisk materiale uttrykkes vanligvis gjennom den dimensjonsløse fortjenestefiguren, ZT. Denne parameteren kombinerer Seebeck-koeffisienten, elektrisk ledningsevne og termisk ledningsevne til en enkelt ytelsesindikator. Høyere ZT-verdier oversetter direkte til større kjøleeffekt per enhet elektrisk inngang, men praktisk materialvalg må også ta hensyn til mekanisk styrke, termisk stabilitet og kompatibilitet med metalliseringssystemer.

P-type og N-type halvledere

Termoelektriske kretser krever to komplementære materialtyper. P-type halvledere leder elektrisitet primært gjennom positive ladningsbærere, mens N-type materialer er avhengige av negative bærere. Når de kobles sammen elektrisk i serie og termisk parallelt, skaper disse sammenkoblede pellets temperaturforskjellen som definerer modulens ytelse. Egenskapene til hver type må tilpasses nøye - spenning, strøm, temperaturområde og termisk ekspansjonsadferd påvirker alle om en sammenkoblet design oppnår sitt måldriftspunkt.

Misforhold mellom P-type og N-type egenskaper er en vanlig, men unngåelig kilde til ineffektivitet. Hvis ett materiale brytes ned raskere under termisk syklus, eller hvis deres elektriske motstand divergerer over tid, mister modulen kjølekapasitet og kan utvikle lokale varme flekker. Materialleverandører fokuserer derfor ikke bare på individuell pelletytelse, men også på batch-til-batch-konsistens på tvers av begge bærertyper.

Viktige bulkskjemaer for industriell prosessering

Termoelektriske materialer brukes sjelden i sin rå ingot-form. De blir behandlet til mellomformer som passer til automatisert montering, presisjonsskjæring og metallisering. To bulkformer dominerer industritilbudet: ekstruderte profiler og diffusjonsbarriereskiver. Hver adresserer et distinkt sett med produksjonskrav.

Ekstruderte profiler for høyvolumsproduksjon

Ekstrudering produserer kontinuerlige lengder av termoelektrisk materiale med et fast tverrsnitt - firkantede stenger, runde stenger eller tilpassede profiler som tett samsvarer med den tiltenkte enhetsgeometrien. Denne formen er spesielt verdifull når store enkeltbestillingsmengder krever dimensjonskonsistens og stabil intern struktur over hele batchen.

Ingeniører som planlegger å utføre intern skjæring, sliping, fasing, plettering eller sveising foretrekker ofte ekstrudert materiale fordi dets ensartede kornstruktur reduserer risikoen for flisdannelse eller sprekkdannelse under mekanisk bearbeiding. Ekstruderingsprosessen gjør det også mulig å skreddersy tverrsnittsdimensjoner og lengder til en spesifikk moduldesign, og eliminerer avfallet forbundet med å kutte ned overdimensjonerte standardpellets.

• Gjennomgående profiler med kontrollerbare dimensjoner og materialegenskaper

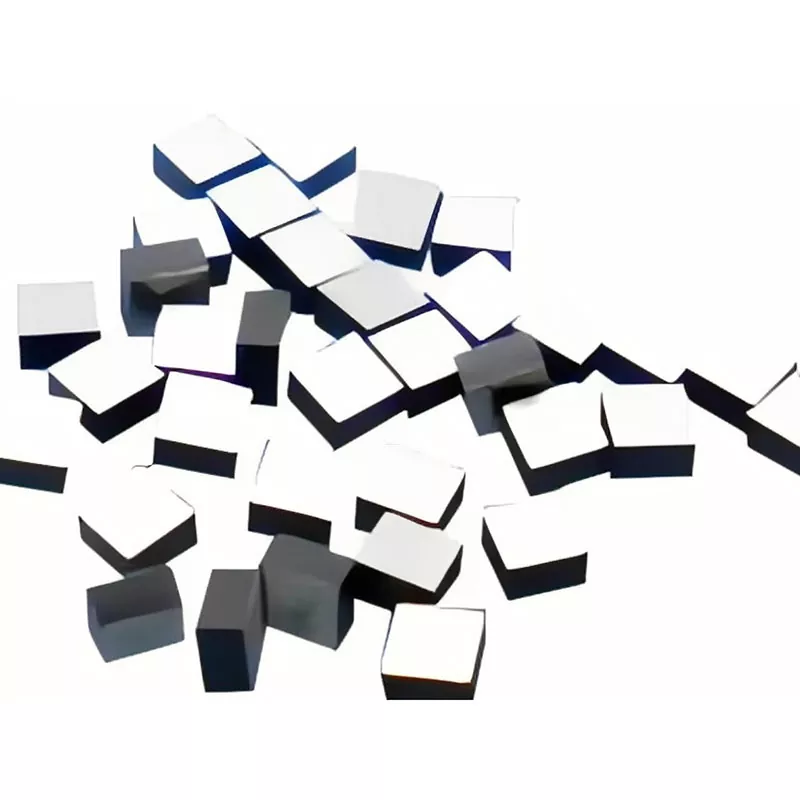

• Egnet for skjæring i små pellets i henhold til moduldimensjoner
• Konsekvent ytelse innenfor samme produksjonsparti
• Tilgjengelig i P-type og N-type komposisjoner for parede kretser

Skiver med diffusjonsbarrierer

Tynne skiver utstyrt med diffusjonssperrelag representerer et mer avansert mellomprodukt. Barrierelaget påføres for å forbedre grensesnittet mellom det termoelektriske materialet og påfølgende bindings- eller metalliseringssystemer. Uten dette laget kan forhøyede temperaturer under lodding forårsake rask interdiffusjon mellom halvlederen og kontaktmetallene, noe som fører til svekket ytelse og eventuelt feil.

Diffusjonsbarriereskiver er spesielt godt egnet for moduler som gjennomgår gjentatt termisk syklus. Applikasjoner som kjøleplater, temperaturkontrollmoduler og sensortemperaturregulering drar alle fordel av den forbedrede grensesnittstabiliteten som disse skivene gir. De forenkler også prosessvinduet for ingeniører som har til hensikt å bruke nikkel-, kobber- eller loddebasert metallisering internt.

Velge riktig materiale for din applikasjon

Materialvalg begynner med to ikke-omsettelige parametere: forventede varmekryss- og kaldekrysstemperaturer, og det elektriske driftsvinduet til den endelige enheten. Disse faktorene begrenser kandidatmaterialsystemene og definerer behandlingstrinnene som vil være nødvendige nedstrøms.

Driftstemperaturhensyn

Ulike termoelektriske materialsystemer viser topp ytelse over forskjellige temperaturområder. En sammensetning som er optimalisert for kjøling nær romtemperatur, kan miste effektiviteten raskt når den varme siden stiger over 80°C, mens et materiale designet for moderate temperaturer kan gi dårlig ytelse ved kaldside under null. Å bestemme de faktiske driftstemperaturene – ikke bare målsettingspunktet – er det første skrittet mot et levedyktig materialvalg.

Elektriske krav

Spenning, strøm, motstand og effekttap samhandler alle med materialegenskaper. Et materiale med høy elektrisk ledningsevne reduserer Joule-oppvarming, men kan også vise høyere termisk ledningsevne, noe som virker mot temperaturgradienten. Den optimale balansen avhenger av modulgeometrien, tilgjengelig strømforsyning og nødvendig kjølekapasitet. Å matche materialresistiviteten til drivelektronikken er ofte like viktig som å maksimere verdien.

Tilpasningsalternativer

Standard materialformer tilfredsstiller ikke alltid en spesifikk termisk styringsarkitektur. Når katalogdimensjoner, komposisjoner eller overflatebehandlinger kommer til kort, blir skreddersydde løsninger nødvendig. Tilpasning kan adressere materialdimensjoner, P-type og N-type matching, sammensetningsjusteringer, elektriske egenskaper, overflate- eller grensesnittbehandling, diffusjonsbarrierekrav og skjære- eller maskineringsspesifikasjoner.

• Materialdimensjoner og tverrsnittsgeometri
• Matching av P-type og N-type transportegenskaper
• Komposisjonsjustering for spesifikke temperaturområder
• Elektrisk resistivitet og Seebeck-koeffisientmål
• Overflatepreparering og grensesnittbehandling
• Spesifikasjon av diffusjonsbarrierelag
• Krav til skjæring, sliping og maskinering

Applikasjonslandskap på tvers av bransjer

Allsidigheten tilTermoelektriske materialerhar drevet bruk på tvers av et bredt spekter av bransjer, fra forbrukerelektronikk til medisinsk diagnostikk og industriell prosesskontroll. Hver applikasjon pålegger sine egne begrensninger på materialrenhet, dimensjonstoleranse og grensesnittstabilitet.

Halvlederkjøling og presisjonstemperaturkontroll

Halvlederkjøling er fortsatt det største bruksområdet. Laserdioder, optiske transceivere og høyytelsesprosessorer drar alle fordel av den vibrasjonsfrie, presise temperaturreguleringen som termoelektriske moduler gir. Materialkvaliteten påvirker direkte bølgelengdestabilitet, utgangseffektkonsistens og langsiktig pålitelighet.

Kjøleplater og temperaturkontrollmoduler

Kjøleplater som brukes i analytiske instrumenter, medisinsk utstyr og industrielt utstyr er avhengig av termoelektriske materialer for å opprettholde jevn overflatetemperatur. Temperaturkontrollmoduler for PCR-termosyklere krever for eksempel raske oppvarmings- og kjølehastigheter som avhenger av lav termisk treghet og høy elektrisk ledningsevne - som begge er materialavhengige egenskaper.

Sensor temperaturregulering

Presisjonssensorer, inkludert infrarøde detektorer og fotodioder, krever ofte stabile driftstemperaturer for å opprettholde kalibrering og signal-til-støy-forhold. Termoelektriske materialer muliggjør kompakt, lokal temperaturregulering uten omfanget og kompleksiteten til mekaniske kjølesystemer.

Småskala kraftproduksjon

Når en temperaturgradient påføres over et termoelektrisk materiale, genererer Seebeck-effekten elektrisk kraft. Dette prinsippet støtter småskala energihøsting i eksterne sensorer, spillvarmegjenvinningssystemer og bærbare strømkilder. De samme materialegenskapene som styrer kjøleytelsen bestemmer også kraftgenereringseffektiviteten, noe som gjør materialvalget like kritisk i begge modusene.

Hvorfor material- og enhetsintegrasjon er viktig

Materialspesifikasjoner alene garanterer ikke en vellykket termisk løsning. Samspillet mellom materialet, metalliseringssystemet, loddeforbindelsene og det keramiske underlaget avgjør om den ferdige modulen oppfyller ytelsesmålene sine over tusenvis av driftstimer.

Presisjonsproduksjonsevner

Å produsere termoelektriske moduler som gir jevn ytelse krever automatiserte prosesser for utskrift, reflow-lodding, tinndypping, dispensering, forsegling, skjæring og størkning. Hvert trinn påvirker den endelige grensesnittkvaliteten og den interne spenningstilstanden til halvlederpelletene. Materialleverandører som også produserer moduler kan evaluere materialene sine under realistiske monteringsforhold, og lukker tilbakemeldingssløyfen mellom materialutvikling og enhetsytelse.

Applikasjonsbasert teknisk støtte

Katalogspesifikasjoner gir et utgangspunkt, men virkelige driftsforhold – inkludert kjølebelastning, omgivelsestemperatur, monteringstrykk og drivelektronikk – endrer ofte det optimale materialvalget. Leverandører som vurderer disse faktorene når de anbefaler en materialløsning, hjelper ingeniører med å unngå kostbare redesign og feltfeil.

X-Meritanintegrerer materialutvikling med komponentproduksjon, slik at materialytelsen kan evalueres i forhold til den endelige termoelektriske applikasjonen. Denne integrerte tilnærmingen støtter både standard materialforsyning og tilpassede løsninger basert på tegninger, prototyper eller applikasjonsspesifikasjoner.
