En designingeniør jobber med en ny medisinsk diagnostisk enhet. Enheten krever en liten kjølesone som kan holde en nøyaktig temperatur på 4°C, med mulighet for å bytte til oppvarming for en annen test. Kjølingen må være kompakt, vibrasjonsfri og kunne fungere i alle retninger. Konvensjonelle kjøleenheter – kompressorer, vifter og varmevekslere – kan ikke oppfylle disse kravene. De er for store, for støyende og for lite fleksible. Løsningen er en Thermoelectric Cooler, en solid-state enhet som bruker Peltier-effekten til å pumpe varme. Peltier-effekten er fenomenet som skillerTermoelektriske kjølerefra alle andre kjøleteknologier. Det er grunnen til at de kan miniatyriseres, hvorfor de ikke har noen bevegelige deler, og hvorfor de kan bytte fra kjøling til oppvarming umiddelbart. For innkjøpsingeniører og produktdesignere er det viktig å forstå Peltier-effekten for å avgjøre om en termoelektrisk kjøler er det riktige valget for en spesifikk applikasjon.
Denne veiledningen er skrevet for kjøpere som trenger å kjøpe termoelektriske kjølere og ønsker å forstå teknologien bak dem. Vi vil forklare hva Peltier-effekten er, hvordan den fungerer, hvordan den skiller seg fra konvensjonell kjøling, og hvilke spesifikasjoner som betyr noe når du velger en termoelektrisk kjøler. Vi vil også gi detaljerte produktparametere fra fabrikken vår påFuzhou X-Meritan Technology Co., Ltd.Enten du designer medisinsk utstyr, lasersystemer, bilseter eller forbrukerelektronikk, vil denne veiledningen hjelpe deg med å ta en informert beslutning om termoelektrisk kjøling.

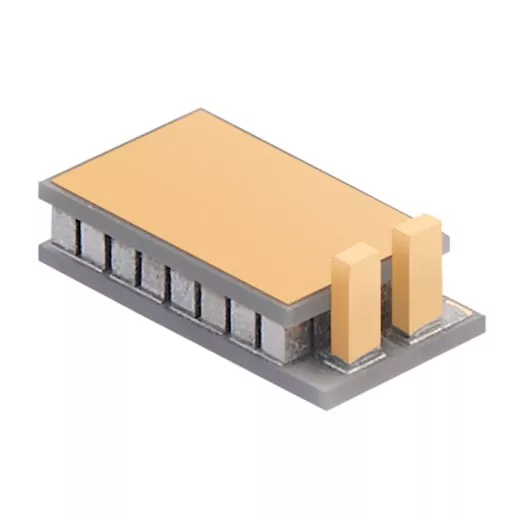

Peltier-effekten er et termoelektrisk fenomen oppdaget av den franske fysikeren Jean Charles Athanase Peltier i 1834. Den beskriver oppvarmingen eller avkjølingen som skjer ved krysset mellom to forskjellige ledere når en elektrisk strøm går gjennom dem. Når strømmen flyter i én retning, absorberes varme i det ene krysset og frigjøres i det andre. Når strømmen reverseres, reverseres effekten: det varme krysset blir kaldt, og det kalde krysset blir varmt. Dette er det grunnleggende prinsippet bak termoelektriske kjølere. En termoelektrisk kjøler, også kjent som en Peltier-kjøler, er en solid-state varmepumpe som bruker Peltier-effekten til å overføre varme fra den ene siden av enheten til den andre. Enheten består av en rekke p-type og n-type halvlederpellets som er koblet elektrisk i serie og termisk parallelt. Pellets er klemt mellom to keramiske underlag. Når en likestrøm påføres, beveger elektroner og hull seg gjennom pellets og bærer varme med seg. Resultatet er en kald side og en varm side. Tabellen nedenfor oppsummerer nøkkelaspektene ved Peltier-effekten.
| Aspekt | Beskrivelse |
| Oppdagelse | Jean Charles Athanase Peltier, 1834 |
| Prinsipp | Oppvarming eller kjøling ved et kryss mellom forskjellige ledere |
| Effektretning | Avhenger av strømretningen |
| Nøkkelkomponenter | P-type og N-type halvlederpellets, keramiske underlag |
| Resultat | Kald side og varm side |
Hos Fuzhou X-Meritan Technology Co., Ltd., spesialiserer fabrikken vår i design og produksjon av termoelektriske kjølere basert på Peltier-effekten. Vi har lang erfaring innen produksjon av halvlederpellets, modulmontering og design av termisk system. Våre produkter brukes i et bredt spekter av bruksområder, fra medisinsk utstyr til forbrukerelektronikk.
Termoelektriske kjølere skiller seg fra konvensjonelle kjøleenheter på flere grunnleggende måter. Konvensjonelle kjøleenheter, som dampkompresjonssystemer, absorpsjonskjølere og varmepumper, er avhengige av mekaniske komponenter – kompressorer, pumper og vifter – for å sirkulere et kjølemiddel og overføre varme. Disse systemene er effektive og effektive for kjøling i stor skala, men de er store, støyende og har bevegelige deler som slites ut. Termoelektriske kjølere har ingen bevegelige deler. De bruker Peltier-effekten til å pumpe varme direkte, uten kjølemiddel eller mekanisk kompresjon. Dette gjør dem kompakte, stillegående, pålitelige og i stand til å operere i alle retninger. Tabellen nedenfor sammenligner de to typene kjølesystemer.
| Karakteristisk | Termoelektrisk kjøler | Konvensjonell kjøleenhet |
| Arbeidsprinsipp | Peltier-effekt | Dampkompresjon eller absorpsjon |
| Bevegelige deler | Ingen | Kompressor, vifter, pumper |
| Kjølemiddel | Ingen | Obligatorisk |
| Størrelse | Kompakt | Stor |
| Støy | Stille (unntatt vifte) | Støyende |
| Vibrasjon | Ingen | Ja |
| Orientering | Enhver orientering | Typisk fast orientering |
| Kjøling/oppvarming | Reversibel (ved gjeldende reversering) | Ikke reversibel (uten ekstra ventiler) |
| Effektivitet | Lavere (COP typisk 0,5 - 1,5) | Høyere (COP typisk 2 - 4) |
| Presisjons temperaturkontroll | Utmerket (+/- 0,1°C) | Moderat (+/- 1 °C) |
På fabrikken vår produserer vi termoelektriske kjølere for applikasjoner som krever de unike fordelene med solid-state kjøling. Vi hjelper kundene våre med å forstå avveiningene mellom termoelektrisk og konvensjonell kjøling, slik at de kan ta det riktige valget for deres bruk. Vårt ingeniørteam kan bistå med termiske beregninger, modulvalg og systemdesign.
Når du velger en termoelektrisk kjøler, må kjøperen vurdere flere nøkkelspesifikasjoner. Disse spesifikasjonene bestemmer ytelsen til kjøleren og dens egnethet for applikasjonen. De viktigste spesifikasjonene er maksimal temperaturforskjell (ΔTmax), maksimal kjøleeffekt (Qmax), maksimal strøm (Imax), maksimal spenning (Vmax), og modulens dimensjoner. ΔTmax er den maksimale temperaturforskjellen som modulen kan oppnå mellom den varme siden og den kalde siden. Qmax er den maksimale varmemengden som modulen kan pumpe ved ΔT=0. Imax og Vmax er den maksimale strømmen og spenningen som modulen kan fungere ved. Tabellen nedenfor oppsummerer disse spesifikasjonene.
| Spesifikasjon | Beskrivelse | Typisk rekkevidde |
| ΔTmaks | Maksimal temperaturforskjell (varmt til kaldt) | 60°C - 75°C |
| Qmax | Maksimal kjøleeffekt ved ΔT=0 | 10 W - 200 W |
| Imax | Maksimal driftsstrøm | 2 A - 15 A |
| Vmax | Maksimal driftsspenning | 3 V - 30 V |
| Modulstørrelse | Lengde x Bredde x Høyde | 10 x 10 mm til 62 x 62 mm |
| Antall stadier | Enkelt- eller flertrinns | 1 - 5 |
Hos Fuzhou X-Meritan Technology Co., Ltd. produserer fabrikken vår termoelektriske kjølere med et bredt spekter av spesifikasjoner. Vi tilbyr enkelt- og flertrinns moduler, med Qmax fra 10 W til 200 W, og ΔTmax fra 60°C til 75°C. Vi kan også spesialdesigne moduler for å møte spesifikke krav. Vårt ingeniørteam kan bistå med valg av den optimale modulen for din applikasjon.
Termoelektriske kjølere er best egnet for bruksområder som krever ett eller flere av følgende: kompakt størrelse, ingen bevegelige deler, ingen vibrasjoner, presis temperaturkontroll eller muligheten til å bytte mellom kjøling og oppvarming. Disse applikasjonene finnes vanligvis i bransjer som medisinsk, romfart, bilindustri, forbrukerelektronikk og telekommunikasjon. I den medisinske industrien brukes termoelektriske kjølere i diagnostiske enheter, insulinkjølere og laboratorieutstyr. I romfart brukes de i satellittkomponenter og avionikkkjøling. I bilindustrien brukes de i setekjøling, termisk batteristyring og koppholdere. I forbrukerelektronikk brukes de i bærbare kjølere, vinkjølere og CPU-kjølere. Tabellen nedenfor oppsummerer nøkkelapplikasjonene og årsakene til at termoelektriske kjølere er egnet for dem.

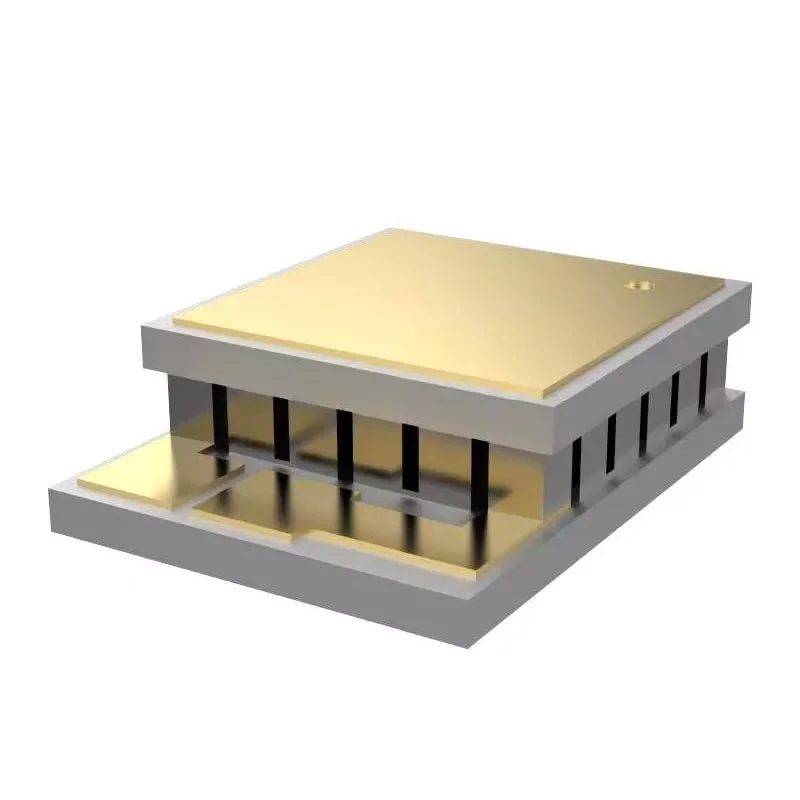

| Søknad | Nøkkelkrav | Hvorfor termoelektrisk kjøler |
| Medisinske diagnostiske enheter | Nøyaktig temperaturkontroll | +/- 0,1°C nøyaktighet, ingen vibrasjoner |
| Lasersystemer | Kompakt, presis kjøling | Liten størrelse, rask respons |
| Bilseter | Cooling and heating | Reversibel ved strømvending |
| Bærbare kjølere | Kompakt, batteridrevet | Lav effekt, ingen kjølemiddel |
| Telekom utstyr | Pålitelig, vedlikeholdsfri | Ingen bevegelige deler, lang levetid |
| Luftfart | Lett, vibrasjonsfri | Kompakt, solid-state |

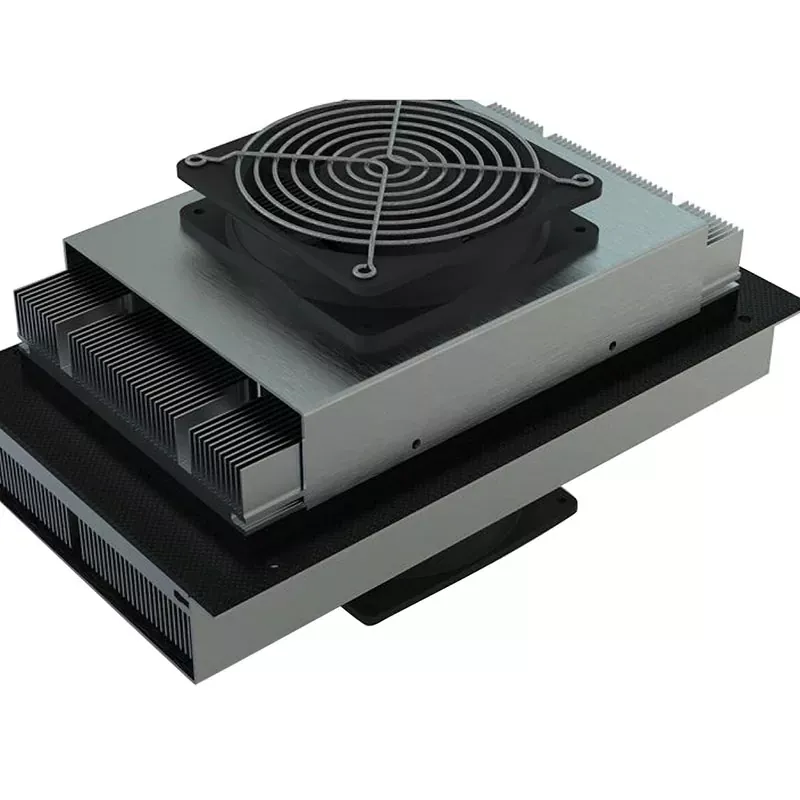

På fabrikken vår samarbeider vi med kunder i alle disse bransjene for å tilby termoelektriske kjølere som oppfyller deres spesifikke krav. Vi kan tilby standardmoduler eller spesialdesignede sammenstillinger. Vårt ingeniørteam kan bistå med termiske beregninger, modulvalg og systemintegrasjon.
Evaluering av en leverandør av termoelektriske kjølere krever fokus på produksjonsevne, kvalitetskontroll, teknisk støtte og erfaring. Leverandøren må ha evnen til å produsere halvlederpellets og sette sammen moduler til de nødvendige spesifikasjonene. Dette krever spesialisert utstyr for kutting av pellets, lodding og testing. Leverandøren skal ha et kvalitetskontrollsystem som sikrer konsistent ytelse og pålitelighet. Dette inkluderer testing for ΔTmax, Qmax og lekkasjetetthet. Leverandøren må ha teknisk støtte for å bistå med modulvalg og termisk systemdesign. Tabellen nedenfor oppsummerer evalueringskriteriene.
| Vurderingskriterium | Hva du skal se etter | Hvorfor det betyr noe |
| Produksjonsevne | Pelletsproduksjon, modulmonteringsutstyr | Sikrer produktkvalitet og konsistens |
| Kvalitetskontroll | ISO 9001, testing poster | Sikrer jevn ytelse |
| Teknisk støtte | Termisk prosjektering, designhjelp | Hjelper å velge riktig modul |
| Erfaring | Merittrekord innen termoelektrisk industri | Viser kapasitet og pålitelighet |
| Tilpasning | Evne til å designe tilpassede moduler | Oppfyller spesifikke applikasjonskrav |
Hos X-Meritan har fabrikken vår produsert termoelektriske kjølere i over et tiår. Vi har investert i avansert pelletsproduksjon og modulmonteringsutstyr. Vi er ISO 9001-sertifisert, og vi fører detaljerte registreringer av alle ytelsestester. Vårt tekniske team er tilgjengelig for å hjelpe med modulvalg og termisk systemdesign. Vi inviterer deg til å vurdere oss mot disse kriteriene og vurdere oss som din partner for termoelektriske kjølere.
Følgende tabell gir de viktigste produktparametrene for våre termoelektriske kjølere. Disse modulene er designet for et bredt spekter av bruksområder, fra medisinsk utstyr til forbrukerelektronikk. Vår fabrikk kan også produsere tilpassede moduler for å møte spesifikke krav.
| Parameter | Spesifikasjonsområde | Notater |
| ΔTmaks | 60°C - 75°C | Avhenger av modulkarakter |
| Qmax | 10 W - 200 W | Ved ΔT=0 |
| Imax | 2 A - 15 A | Maksimal driftsstrøm |
| Vmax | 3 V - 30 V | Maksimal driftsspenning |
| Modulstørrelse | 10 x 10 mm til 62 x 62 mm | Tilpassede størrelser tilgjengelig |
| Antall stadier | 1 - 5 | Flertrinn for høyere ΔT |
| Keramisk substrat | Alumina, aluminiumnitrid | AlN for høyere varmeledningsevne |
| Lodd | Sn-Sb, Sn-Bi, Au-Sn | Valgt for temperaturområde |
| Driftstemperatur | -50°C til +150°C | Avhenger av loddetinn og materialer |
| Forventet levetid | 100 000+ timer | Med riktig termisk styring |
På fabrikken vår produserer vi våre termoelektriske kjølere for å oppfylle disse spesifikasjonene og mer. Vi kan tilpasse ΔTmax, Qmax, størrelse og antall trinn for å passe din spesifikke applikasjon. Vårt kvalitetskontrollsystem inkluderer testing av hver modul for ytelse og pålitelighet. Vårt mål er å gi våre kunder termoelektriske kjølere av høy kvalitet som oppfyller deres behov for termisk styring.
Spørsmål 1: Hva er den typiske effektiviteten til en termoelektrisk kjøler sammenlignet med et kompressorbasert system?
Svar: Ytelseskoeffisienten (COP) til en termoelektrisk kjøler er typisk 0,5 til 1,5, mens et kompressorbasert system typisk har en COP på 2 til 4. Dette betyr at termoelektriske kjølere er mindre effektive og bruker mer strøm for samme mengde kjøling. Men deres kompakte størrelse, mangel på bevegelige deler og presise temperaturkontroll gjør dem til det foretrukne valget for mange applikasjoner der effektiviteten er sekundær til disse andre faktorene.
Question 2: Can a thermoelectric cooler be used for both cooling and heating?
Svar: Ja, en termoelektrisk kjøler kan brukes til både kjøling og oppvarming. Ved å snu retningen på likestrømmen, byttes de varme og kalde sidene. Dette gjør termoelektriske kjølere ideelle for bruksområder som krever både kjøling og oppvarming, for eksempel bilseter, vinkjølere og medisinsk utstyr. Byttingen skjer øyeblikkelig og krever ingen tilleggskomponenter.
Spørsmål 3: Hva er den maksimale temperaturforskjellen en termoelektrisk kjøler kan oppnå?
Svar: Den maksimale temperaturforskjellen (ΔTmax) for en ett-trinns termoelektrisk kjøler er typisk 60°C til 75°C. For høyere temperaturforskjeller brukes flertrinnsmoduler. En flertrinnsmodul kan oppnå ΔTmax på 100°C eller mer. Den faktiske temperaturforskjellen som oppnås i en applikasjon avhenger av varmebelastningen og effektiviteten til kjøleribben på den varme siden.
Spørsmål 4: Hvor lenge varer termoelektriske kjølere?
Svar: Termoelektriske kjølere har lang forventet levetid, typisk 100 000 til 200 000 timer, fordi de ikke har noen bevegelige deler. Levetiden begrenses av nedbrytningen av loddeforbindelsene og halvledermaterialene. Med riktig termisk styring og driftsforhold kan en termoelektrisk kjøler vare i mange år. Fabrikken vår tester modulene våre for å sikre at de oppfyller spesifikasjonene for forventet levetid.
Question 5: What is the difference between a single-stage and a multi-stage thermoelectric cooler?
Svar: En ett-trinns termoelektrisk kjøler har ett lag med halvlederpellets og kan oppnå en ΔTmax på 60°C til 75°C. En flertrinns termoelektrisk kjøler har flere lag stablet oppå hverandre, hvor hvert lag bidrar til den totale temperaturforskjellen. Flertrinnsmoduler kan oppnå ΔTmax på 100°C eller mer, men de har lavere kjøleeffekt (Qmax) og er dyrere. De brukes til applikasjoner som krever svært lave temperaturer, for eksempel infrarøde detektorer og CCD-sensorer.
Peltier-effekten er fenomenet som skiller termoelektriske kjølere fra konvensjonelle kjøleenheter. Den muliggjør solid-state varmepumping uten bevegelige deler, uten kjølemiddel og ingen vibrasjoner. Dette gjør termoelektriske kjølere ideelle for applikasjoner som krever kompakt størrelse, presis temperaturkontroll og muligheten til å bytte mellom kjøling og oppvarming. Selv om de er mindre effektive enn kompressorbaserte systemer, gjør deres unike fordeler dem til det eneste levedyktige valget for mange krevende bruksområder. Hos Fuzhou X-Meritan Technology Co., Ltd. har fabrikken vår ekspertise og utstyr til å produsere termoelektriske kjølere av høy kvalitet som oppfyller de mest krevende kravene. Vi bruker høykvalitets halvledermaterialer, presisjonsmonteringsprosesser og strenge tester for å sikre at modulene våre gir pålitelig ytelse og lang levetid.
Enten du designer medisinsk utstyr, lasersystemer, bilkomponenter eller forbrukerelektronikk, inviterer vi deg til å kontakte oss for å diskutere dine krav til termoelektrisk kjøler. Vi kan levere prøver, tekniske data og tilpassede løsninger. Vår forpliktelse til kvalitet og kundetilfredshet har gjort oss til en pålitelig partner for bedrifter over hele verden.
Kontakt Fuzhou X-Meritan Technology Co., Ltd. i dagfor å diskutere kravene til den termoelektriske kjøleren og oppdage hvordan Peltier-effekten kan løse dine varmestyringsutfordringer.
