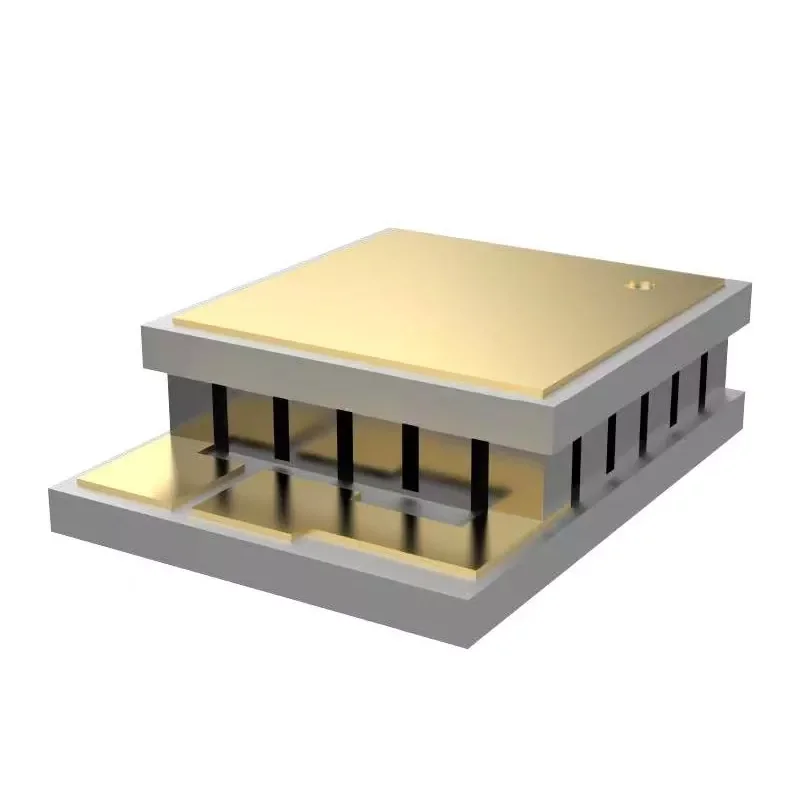

Mikro termoelektriske kjølere for LiDAR

Lasersenderen inne i Micro Thermoelectric Coolers for LiDAR genererer varme under drift, mens omgivelsestemperaturen kan variere betydelig mellom ulike driftsmiljøer. Hvis lasertemperaturen endres utover det nødvendige driftsområdet, kan det hende at den optiske enheten ikke opprettholder den nødvendige driftstilstanden.

En Micro-TEC kan installeres direkte på lasermodulen for aktivt å pumpe varme bort fra den temperaturfølsomme komponenten. I motsetning til en passiv kjøleribbe, er den ikke bare avhengig av naturlig eller tvungen varmeavledning.

For kompakte LiDAR-sammenstillinger er hovedapplikasjonsverdien lokal temperaturkontroll. Kjøleren kan plasseres nær laserkilden uten å kreve en kompressor, kjølemiddelkrets eller bevegelige mekaniske komponenter.

Nøkkelspesifikasjoner

Den faktiske kjølekapasiteten, strømmen, spenningen, dimensjonene og termisk ytelse avhenger av den valgte Micro-TEC-konfigurasjonen og varmebelastningen til LiDAR-komponenten.

Kompakt størrelse for plassbegrensede LiDAR-moduler

Micro Thermoelectric Coolers for LiDAR har begrenset intern plass fordi laser, detektor, optiske komponenter, elektroniske kretser og varmeavledningsstrukturer er integrert i én enhet.

Våre Micro-TEC-er kan produseres i mikrostørrelser ned til noen få millimeter. Dette gjør at kjøleren kan plasseres nær laseren eller annen varmefølsom komponent i stedet for å oppta plass som et separat kjølesystem.

For tilpassede LiDAR-sammenstillinger kan produktdimensjonene evalueres i henhold til tilgjengelig installasjonsplass, komponentposisjon, monteringsstruktur og elektrisk grensesnitt.

Mindre enn 1 W strømforbruk

Strømforbruk er en viktig designparameter når Micro-TEC er integrert i et kjøretøys LiDAR eller et annet kompakt elektronisk system.

Våre mikro termoelektriske kjølere kan operere på mindre enn 1 watt i gjeldende konfigurasjoner. Det faktiske effektbehovet avhenger av valgt produktdesign og den termiske belastningen som må kontrolleres.

For teknisk evaluering bør kundene oppgi mål for kjøletemperatur, varmebelastning, tilgjengelig spenning og installasjonsdimensjoner, slik at riktig Micro-TEC-konfigurasjon kan velges.

Solid State-kjøling uten kjølemiddel

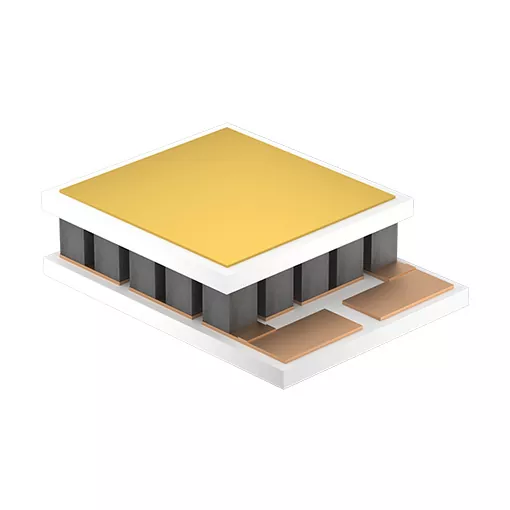

Micro Thermoelectric Coolers for LiDAR bruker termoelektriske halvledermaterialer mellom keramiske underlag for å overføre varme når elektrisk strøm påføres.

Komponenten har:

● Ingen kompressor

● Ingen kjølemiddel

● Ingen mekaniske bevegelige deler

● Kompakt solid-state-konstruksjon

● Direkte elektrisk kontroll

Denne strukturen er nyttig for LiDAR-moduler der kjølekomponenten må installeres nær laseren og integreres i et begrenset mekanisk rom.

Aktiv varmepumping for lasertemperaturkontroll

Micro-TEC brukes til å kontrollere temperaturen på målkomponenten i stedet for å bare senke temperaturen på hele LiDAR-huset.

Når elektrisk kraft tilføres, overføres varme fra den kalde siden til den varme siden. Den kalde siden plasseres nær laseren eller annen temperaturfølsom komponent, mens den varme siden må kobles til en effektiv varmeavledningsbane.

Den termiske utformingen må derfor vurdere begge sider av Micro-TEC:

Målkomponent → Micro-TEC kald side → Micro-TEC varm side → LiDAR varmeavledningsstruktur

Hvis den varme siden ikke kan fjerne den overførte varmen effektivt, vil kjøleytelsen til hele systemet reduseres.

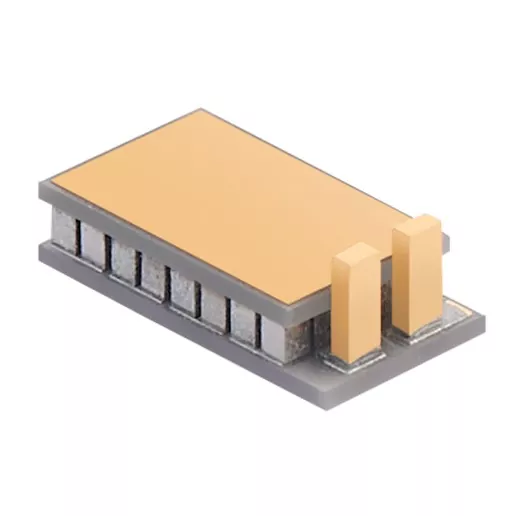

Micro-TEC med header for LiDAR-montering

For LiDAR-design som krever et definert mekanisk grensesnitt, kan vi tilby mikro termoelektriske kjølere med overskrifter.

Overskriftskonfigurasjonen kan evalueres i henhold til:

● Tilgjengelig installasjonsplass

● Monteringsstruktur

● Komponentposisjon

● Elektrisk tilkobling

● Krav til montering

For ikke-standardiserte strukturer kan kunder gi en eksisterende prøve eller ingeniørtegning. Vi evaluerer strukturen før prøveproduksjon.

Tilpassede mikro termoelektriske kjølere

En standard Micro-TEC samsvarer kanskje ikke med dimensjonene eller termiske kravene til en spesifikk LiDAR-modul. Vi støtter tilpassede produkter basert på kundeprøver eller tegninger.

Tilpasningsprosessen kan dekke:

Dimensjoner → Elektriske parametere → Monteringsstruktur → Toppkonfigurasjon → Termiske krav

Før masseproduksjon produseres prøver for kundebekreftelse. Dette gjør at Micro-TEC kan kontrolleres mot den faktiske LiDAR-enheten før produksjonsmengden frigis.

Informasjon som kreves for Micro-TEC-valg

For et nytt LiDAR-kjøleprosjekt kan kunder gi følgende informasjon:

Hvis noen parametere ennå ikke er tilgjengelige, kan en eksisterende Micro-TEC prøve eller LiDAR monteringstegning brukes som utgangspunkt for teknisk evaluering.

Installasjon og termisk grensesnitt

Det termiske grensesnittet mellom Micro-TEC og lasermodulen påvirker direkte varmeoverføringen.

Den kalde siden bør opprettholde tilstrekkelig kontakt med målkomponenten, og et passende termisk grensesnittmateriale (TIM) kan brukes når det kreves av monteringsdesignet.

Den varme siden krever en effektiv varmespredningsvei. En kjøleribbe, hus eller annen kjølestruktur bør utformes for å fjerne varmen som overføres av Micro-TEC.

Micro-TEC må også brukes innenfor spesifiserte elektriske parametere. Den maksimale IMAX-strømmen må ikke overskrides, fordi for høy strøm kan skade den termoelektriske halvlederforbindelsen.

Produksjonsevne

X-Meritan produserer Micro Thermoelectric Coolers og kontrollerer også fremstillingen av oppstrøms termoelektriske materialer.

Våre produksjonsmuligheter dekker:

● Forberedelse av termoelektrisk materiale

● Presisjonskomponentbehandling

● Sveising

● Montering

● Mikro-emballasje

● Tilpasset Micro-TEC-produksjon

Denne produksjonsstrukturen støtter prosjekter som krever ikke-standard Micro-TEC dimensjoner, monteringsstrukturer eller elektriske konfigurasjoner.

For tilpassede LiDAR-applikasjoner kan produktet utvikles fra material- og komponentnivå i stedet for å begrenses til en eksisterende standardkjøler.

Utviklingsprosess for mikro termoelektrisk kjøler

For tilpassede LiDAR-kjøleprosjekter følger vi en prøvebasert utviklingsprosess:

Kundetegning / Prøve → Teknisk evaluering → Produktdesign → Prøveproduksjon → Prøvebekreftelse → Masseproduksjon

Prøvebekreftelsesstadiet gjør det mulig å kontrollere dimensjoner, monteringsstruktur, elektrisk tilkobling og monteringskompatibilitet før masseproduksjon.

Søknader

Micro Thermoelectric Coolers kan brukes til temperaturkontroll av:

● LiDAR lasersendere

● Temperaturfølsomme optoelektroniske komponenter

● Kompakte optiske moduler

● LiDAR-sammenstillinger for biler

● Andre elektroniske miniatyrkomponenter som krever lokal aktiv kjøling

Kvalitet og eksporterfaring

X-Meritan har mer enn 10 års erfaring innen halvlederkjøling i miniatyr og leverer Micro-TEC-produkter for internasjonale markeder.

Selskapet har oppnådd ISO- og CE-sertifiseringer og eksporterer produkter til Europa, Nord-Amerika, Sør-Amerika, Sørøst-Asia og andre markeder.

Vår tekniske erfaring dekker optisk fiberkommunikasjon, industrielt medisinsk utstyr, smart bilelektronikk, forbrukerelektronikk og forskningsapplikasjoner.

FAQ

Hvilken informasjon trenger du for å velge en Micro-TEC for LiDAR?

Den mest nyttige informasjonen inkluderer komponentens varmebelastning, måltemperatur, tilgjengelig spenning, maksimal strøm, installasjonsdimensjoner, monteringsstruktur og varmeavledningsmetode på varmesiden. En tegning eller eksisterende Micro-TEC-prøve kan også brukes til evaluering.

Hvor liten kan Micro-TEC være?

X-Meritan kan produsere Micro-TEC-konfigurasjoner ned til noen få millimeter, avhengig av nødvendig struktur og ytelse. De endelige dimensjonene må bekreftes i henhold til søknaden.

Kan du lage en Micro-TEC i henhold til vår LiDAR-tegning?

Ja. Vi støtter tilpasning basert på kundetegninger eller prøver. Produktet prøves og bekreftes før masseproduksjon.

Kan du levere en Micro-TEC med en header?

Ja. Toppkonfigurasjoner er tilgjengelige for applikasjoner som krever en definert monterings- eller tilkoblingsstruktur. Den nøyaktige header-designen er bekreftet i henhold til LiDAR-sammenstillingen.

Kan Micro-TEC operere under 1 W?

Ja, aktuelle konfigurasjoner kan fungere på mindre enn 1 W. Faktisk strømforbruk avhenger av Micro-TEC-design, driftsforhold og termisk belastning.

Hva er hovedproblemet med installasjonen?

De to viktigste punktene er termisk kontakt på kald side og varmespredning på varm side. Den kalde siden trenger effektiv kontakt med målkomponenten, mens den varme siden må ha tilstrekkelig vei til å fjerne den overførte varmen.

Kan Micro-TEC brukes kontinuerlig?

Kontinuerlig drift avhenger av den valgte Micro-TEC-konfigurasjonen og dens spesifiserte elektriske og termiske driftsforhold. Produktet skal brukes innenfor spesifiserte spennings- og strømgrenser, og den varme siden må være tilstrekkelig avkjølt.

Hva skjer hvis IMAX-strømmen overskrides?

Overskridelse av den angitte IMAX-strømmen kan forårsake overdreven elektrisk og termisk stress og kan skade den termoelektriske halvlederforbindelsen. Micro-TEC bør derfor brukes innenfor det spesifiserte elektriske området.

X-Meritan leverer Micro Thermoelectric Coolers for LiDAR med strukturer i mikrostørrelse, solid-state Peltier-kjøling, tilpassede monteringskonfigurasjoner og prøvebasert utvikling.

For et nytt LiDAR-kjøleprosjekt, send oss ​​din tegning, prøve, installasjonsdimensjoner, varmebelastning, måltemperatur eller eksisterende Micro-TEC-spesifikasjon. Vi kan evaluere kravene og utvikle den tilsvarende Micro-TEC for prøvebekreftelse før masseproduksjon.
