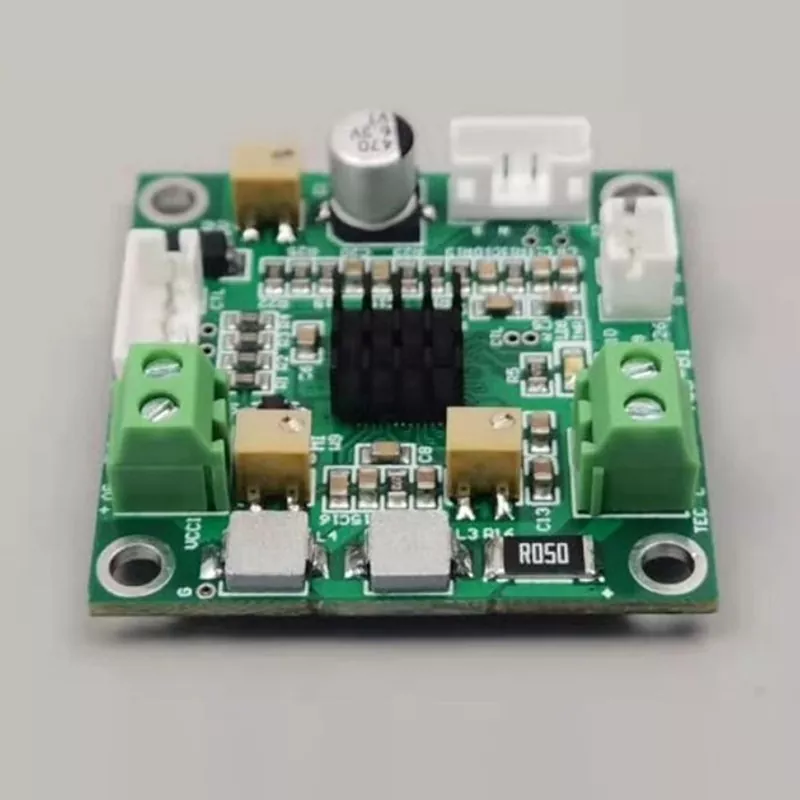

ATC-M1 temperaturkontroller med kortsyklus PID

X-Meritan utvikler termoelektriske materialer, kjølere, NTC-komponenter og temperaturkontrollere for termisk halvlederstyring. ATC-M1 temperaturkontroller med kortsyklus PID kombinerer et kompakt 34 mm x 20 mm kort med kortsyklus PID-kontroll, 10K NTC temperaturtilbakemelding og TEC-utgangskontroll for mikroobjekter med lav termisk treghet. Den opererer på 3,0V–5,0V DC, støtter et standard temperaturområde på +10 til +40 grader C, og har en fabrikkinnstilt temperatur på 25 grader C. Temperaturen kan justeres gjennom et W9 potensiometer eller analog inngang, med en spesifisert temperaturkontrollstabilitet på 0,001 grader C.

Nøkkelfunksjoner

Kortsyklus PID-kontroll

ATC-M1-temperaturkontrolleren med kortsyklus PID bruker en kortsyklus PID-tilnærming designet for mikroobjekter med lav termisk treghet. Hyppige korrigerende handlinger hjelper kontrolleren med å reagere på endringer i den termiske tilstanden til det kontrollerte objektet uten å stole på den større termiske responsen forbundet med konvensjonelle systemer.

Kompakt brettstruktur

Med dimensjoner på kun 34 mm x 20 mm og en total høyde på 15,5 mm, er ATC-M1 egnet for kompakte termiske kontrollenheter. Den lille formfaktoren er spesielt relevant for optiske, sanse- og elektroniske miniatyrstrukturer der tilgjengelig intern plass er begrenset.

TEC Output Control

Kontrolleren er designet for å fungere med termoelektriske kjølekomponenter. Dens maksimale TEC-strøm er 2,5A, mens maksimal TEC-spenning er 4,3V ved en 5V-forsyning eller 2,5V ved en 3,3V-forsyning. Disse definerte grensene gir et klart grunnlag for å matche kontrolleren med det tilhørende TEC-systemet.

Temperaturtilbakemelding

En 10K NTC-sensor brukes til temperaturmåling og tilbakemelding. Den spesifiserte temperaturkontrollstabiliteten er 0,001 grader C, noe som gir presisjonen som kreves for applikasjoner der små temperaturvariasjoner kan påvirke driftstilstanden til temperaturfølsomme komponenter.

Tekniske data

Design sammenligning

Bruksområder

1. Fotonikk: X-Meritan identifiserer fotonikkapplikasjoner inkludert detektorkjøling. Den kompakte kontrollerstrukturen og temperaturtilbakemeldingsfunksjonen gir et passende kontrollelement for små termoelektriske kjøleenheter.

2. Telekommunikasjon: Bedriftens applikasjonsområde inkluderer termisk stabilisering og kjøling av telekomkomponenter. Nøyaktig temperaturregulering kan integreres i kompakte termiske styringsarkitekturer.

3. Medisinsk utstyr: X-Meritan viser PCR-forsterkere og temperaturrelaterte applikasjoner innen medisin. Temperaturkontroll er en viktig del av systemer der driftsforholdene er avhengige av kontrollerte termiske miljøer.

4. Aerospace Sensing: Bedriftens romfartsapplikasjoner inkluderer isdeteksjonssensorer, varmeflukssensorer og IR-sensorer. Kompakte termokontrollkomponenter kan inngå i temperaturfølsomme sensorsystemer.

5. Bilelektronikk: X-Meritan identifiserer også termisk stabilisering for LiDAR, AR og detektorer, og utvider relevansen av kompakt termoelektrisk kontroll til bilindustrien og elektroniske sensorapplikasjoner. ATC-M1 temperaturkontroller med kortsyklus PID kan vurderes for kompakte termiske styringsarkitekturer der det kontrollerte objektet har en liten termisk masse.

Systemintegrasjon

1. TEC Elektriske grenser: ATC-M1-temperaturkontrolleren med kortsyklus-PID fungerer innenfor de angitte maksimale spennings- og strømverdiene.

2. Temperaturtilbakemelding: 10K NTC-inngangen gir temperaturtilbakemeldingsbanen for kontrollsystemet.

3. Temperaturområde: Standard temperaturkontrollområde er +10 til +40 grader C, med en fabrikkinnstilt temperatur på 25 grader C.

4. Utgangsinnstillinger: Maksimal utgangsspenning fra fabrikken er 2,0 V, mens fabrikkstandard for maksimal utgangsstrøm er 1,0 A.

5. Justeringsmetode: Temperaturejustering kan utføres gjennom W9-potensiometeret, og analog temperaturinngang støttes også.

6. Produktkonfigurasjon: For applikasjoner som krever en annen konfigurasjon, oppgir X-Meritan at produkter kan produseres i henhold til tegninger eller prøver. Serviceprosessen inkluderer kommunikasjon i tidlig fase, prøvebekreftelse og produksjon etter bekreftelse.

X-Meritan-evne

ATC-M1 er en del av X-Meritans termoelektriske teknologiportefølje, som dekker termoelektriske materialer, termoelektriske kjølere, TEC-enheter, NTC-komponenter og temperaturkontrollere. Denne produktstrukturen forbinder temperaturkontrollkortet med de termoelektriske komponentene og følerelementene som brukes i kompakte termiske styringssystemer.

Komplett termoelektrisk teknologikjede

X-Meritans evner dekker utvikling av termoelektrisk materiale, tilpasning av kjernekomponenter og design av varmeavledningsløsninger. For ATC-M1 er dette tekniske omfanget direkte relatert til TEC-utgangskontroll, NTC-temperaturtilbakemelding og kravene til termisk styring av kompakte elektroniske og optiske sammenstillinger.

5 hovedapplikasjonsfelt

X-Meritan rapporterer applikasjoner på tvers av fem hovedfelt: fiberoptisk kommunikasjon, industrielt medisinsk utstyr, smart bilelektronikk, forbrukerelektronikk og forskningsinstitusjoner. Disse bruksområdene gir en relevant teknisk bakgrunn for ATC-M1, spesielt der det kreves kompakt termoelektrisk kjøling og kontrollerte driftstemperaturer.

Fortune 500 Company Cooperation

X-Meritan opplyser at de samarbeider med Fortune 500-selskaper og flere nasjonale nøkkellaboratorier. Denne erfaringen er relevant for utvikling og anvendelse av termoelektriske komponenter og temperaturkontrollteknologier brukt i spesialiserte elektroniske og termiske styringssystemer.

Flere produksjonsprosesser

Produksjonsutstyret som er listet opp av X-Meritan inkluderer tinndyppeovner, vibrasjonssvingstøpemaskiner, sveisemaskiner, ovner, dispensermaskiner, automatiske forseglingsmaskiner, reflow-loddeutstyr og helautomatiske trykkemaskiner. Disse produksjonsprosessene støtter produksjonen av termoelektriske komponenter og elektroniske temperaturkontrollprodukter.

55 % europeisk markedsdistribusjon

X-Meritan rapporterer at Europa representerer 55 % av sin internasjonale markedsdistribusjon, mens Nord-Amerika står for 15 %, Sørøst-Asia 15 % og andre markeder 15 %. Den internasjonale applikasjonsbakgrunnen støtter selskapets erfaring med å levere termoelektriske og temperaturstyringsprodukter til ulike tekniske miljøer.

6. Integrert støtte for termisk løsning

Utover individuelle temperaturkontrollkomponenter, tilbyr X-Meritan varmeavledningsløsningsdesign og støtte for produktvalg. Dette gjør at ATC-M1-temperaturkontrolleren med kortsyklus-PID kan vurderes sammen med den tilsvarende termoelektriske kjøleren, NTC-komponenten og kravene til termisk styring i stedet for som et isolert kontrollkort.

FAQ

Spørsmål: Hvilken type temperatursensor bruker ATC-M1?

A: Den bruker en 10K NTC temperatursensor for temperaturmåling og tilbakemelding.

Spørsmål: Hva er temperaturkontrollstabiliteten?

A: Den angitte temperaturkontrollstabiliteten er 0,001 grader C.

Spørsmål: Hva er den maksimale TEC-strømmen?

A: Maksimal TEC-strøm er 2,5A.

Spørsmål: Hva er størrelsen på kontrolleren?

A: ATC-M1-temperaturkontrolleren med kortsyklus-PID har kortdimensjoner på 34 mm x 20 mm, med en total høyde på 15,5 mm.

Spørsmål: Hva er standard temperaturinnstilling?

A: Fabrikkinnstilte temperatur er 25 grader C, med et standard kontrollområde på +10 til +40 grader C.

Spørsmål: Kan X-Meritan utvikle produkter i henhold til tegninger eller prøver?

A: Ja. X-Meritan opplyser at de kan produsere produkter etter tegninger eller prøver, med prøvebekreftelse før produksjon.
