En ingeniør som designer en kompakt medisinsk analysator må holde et prøvekammer ved 15 °C i et 35 °C omgivelsesmiljø. Kapslingen er liten, strømbudsjettet er begrenset, og tilgjengelig plass for et kjølesystem er minimal. Ingeniøren vet at en termoelektrisk kjøler, eller TEC, er den rette teknologien for denne applikasjonen. Men hvilken TEC? Svaret avhenger av et tall som ofte estimeres for tilfeldig: nødvendig kjølebelastning. Hvis kjølebelastningen er undervurdert, vil ikke TEC holde settpunktet. Hvis det er overvurdert, vil TEC være overdimensjonert, ineffektivt og dyrt. Korrekt beregning av kjølebelastningen er det første trinnet i å velge en termoelektrisk kjøler som oppfyller applikasjonens krav uten unødvendige kostnader eller kompleksitet.
Denne veiledningen er skrevet for innkjøpsingeniører, designingeniører og kjøpere som trenger å spesifiseretermoelektriske kjølerefor kjøleapplikasjoner. Vi vil forklare komponentene i kjølelasten, metodene for å beregne hver komponent, rollen til termisk motstand i kapslingen, effekten av TECs ytelseskoeffisient (COP), og kriteriene for å evaluere en leverandør. Vi vil også gi detaljerte produktparametere fra fabrikken vår hos Fuzhou X-Meritan Technology Co., Ltd. Enten du kjøler et medisinsk utstyr, en laserdiode, en batteripakke eller et kompakt kabinett, vil denne veiledningen hjelpe deg med å beregne kjølebelastningen nøyaktig og velge riktig termoelektrisk kjøler for din applikasjon.
Kjølebelastningen er den totale mengden varme som må fjernes fra kabinettet eller objektet som avkjøles for å opprettholde ønsket temperatur. Det er summen av den aktive varmebelastningen, den passive varmebelastningen og eventuelle ekstra varmekilder som solinnstråling eller kondens. Kjølebelastningen er uttrykt i watt. For en termoelektrisk kjøler er kjølebelastningen den nødvendige varmepumpekapasiteten (Qc) ved de spesifikke driftsforholdene. TEC må velges slik at Qc ved den faktiske omgivelsestemperaturen og settpunktet er større enn kjølebelastningen, med en passende sikkerhetsmargin. Hvis TECs Qc er mindre enn kjølebelastningen, vil ikke kapslingen nå settpunktet. Hvis TEC-ens Qc er mye større enn kjølebelastningen, vil TEC-en være overdimensjonert og vil fungere med lavere effektivitet.
Kjølebelastningsberegningen er grunnlaget for TEC-valg fordi den bestemmer den nødvendige Qc, som igjen bestemmer TEC-ens størrelse, strømforbruk og kostnad. Et lite medisinsk utstyr kan ha en kjølebelastning på 10 W, noe som krever en kompakt TEC. Et termisk styringssystem for batterier kan ha en kjølebelastning på 200 W, noe som krever en større TEC eller en rekke TEC-er. Tabellen nedenfor oppsummerer de tre hovedkomponentene i kjølebelastningen og deres typiske kilder.
| Komponent | Kilde | Typisk størrelse |
| Aktiv varmebelastning | Elektroniske komponenter, sensorer, motorer, lasere | 1 W til 200 W |
| Passiv varmebelastning | Ledning gjennom innkapslingsvegger, konveksjon, stråling | 5 W til 50 W |
| Ytterligere varmekilder | Solinnstråling, kondens, eksterne varmekilder | Variabel |
| Total kjølebelastning | Summen av alle komponenter | Bestemmer TEC Qc-kravet |
PåFuzhou X-Meritan Technology Co., Ltd., vår fabrikk designer og produserer termoelektriske kjølere for et bredt spekter av kjøleapplikasjoner. Vi samarbeider med kundene våre for å verifisere at kjølelastberegningen er nøyaktig før vi velger TEC. Vårt ingeniørteam kan bistå med beregningen og gi veiledning om passende sikkerhetsmargin for hver applikasjon.
Den aktive varmebelastningen er varmen som genereres av komponentene inne i kabinettet som drives av elektrisitet. Disse komponentene kan inkludere elektroniske kretser, sensorer, motorer, lasere, LED-lys og andre enheter som konverterer elektrisk energi til varme. Den aktive varmebelastningen beregnes ved å summere strømforbruket til alle komponentene som er i drift inne i skapet. For en komponent som ikke er 100 % effektiv, er varmen som genereres lik effekttilførselen minus nyttig arbeidseffekt. I de fleste elektroniske systemer blir nesten all den elektriske kraften omdannet til varme, så den aktive varmebelastningen er omtrent lik det totale strømforbruket. Tabellen nedenfor gir et arbeidsark for å beregne den aktive varmebelastningen.
| Komponent | Strømforbruk (W) | Varmespredning (W) | Notater |
| Kontrollørstyre | 5 W | 5 W | All kraft forsvinner som varme |
| Sensormodul | 2 W | 2 W | Kontinuerlig drift |
| Laser diode | 3 W | 2,5 W | 0,5 W sendt ut som lys |
| Utstilling | 1 W | 0,8 W | 0,2 W sendt ut som lys |
| Total aktiv varmebelastning | 11 W | 10,3 W | Brukes til TEC-valg |
På fabrikken vår tilbyr vi termoelektriske kjølere med en rekke kjølekapasiteter som passer til ulike aktive varmebelastninger. Vårt ingeniørteam kan gjennomgå komponentlisten og verifisere den aktive varmebelastningsberegningen. Vi anbefaler også at våre kunder vurderer driftssyklusen til komponentene, siden intermitterende drift kan redusere den gjennomsnittlige varmebelastningen.
Den passive varmebelastningen er varmen som kommer inn i skapet fra det ytre miljøet gjennom veggene, lokket og eventuelle åpninger. Den er drevet av temperaturforskjellen mellom omgivelsesmiljøet og skapets interiør. Den passive varmebelastningen beregnes ved å bruke formelen Q = U × A × ΔT, hvor U er den totale varmeoverføringskoeffisienten til kabinettet, A er overflatearealet til kabinettet, og ΔT er temperaturforskjellen mellom omgivelsene og interiøret. Den totale varmeoverføringskoeffisienten avhenger av veggmaterialet, isolasjonen og konveksjonsforholdene på begge sider av veggen. For et godt isolert kabinett kan U være så lavt som 0,5 W/m²K. For et uisolert kabinett kan U være så høy som 5 W/m²K. Tabellen nedenfor gir et arbeidsark for beregning av passiv varmebelastning.
| Parameter | Symbol | Verdi | Enhet |
| Total varmeoverføringskoeffisient | U | 2.0 | W/m²K |
| Overflateareal | A | 0.5 | m² |
| Temperaturforskjell | ΔT | 20 (35 °C omgivelsestemperatur, 15 °C interiør) | K |
| Passiv varmebelastning | Q | 20 | W |
Hos X-Meritan hjelper vi kundene våre med å beregne den passive varmebelastningen ved å gi de termiske motstandsverdiene for våre kapslingsmaterialer og isolasjonsalternativer. Vi anbefaler også bruk av reflekterende belegg og termiske brudd for å redusere den passive varmebelastningen. Vårt mål er å sikre at den totale kjølebelastningen beregnes nøyaktig, slik at den valgte termoelektriske kjøleren verken er underdimensjonert eller overdimensjonert.
Beregningen av kjølelasten er ikke fullført før den termiske motstanden til grensesnittene mellom TEC og objektet som kjøles er gjort rede for. TEC avkjøler ikke objektet direkte; den avkjøler kjøleribben på den kalde siden, som deretter avkjøler objektet gjennom ledning, konveksjon eller stråling. Hvert grensesnitt introduserer en termisk motstand som reduserer den effektive kjølekapasiteten. De vanligste grensesnitttapene er den termiske motstanden til det termiske grensesnittmaterialet (TIM) mellom TEC og kjøleribben, den termiske motstanden til selve kjøleribben og den termiske motstanden til den termiske banen fra kjøleribben på den kalde siden til objektet. Tabellen nedenfor oppsummerer de typiske termiske motstandsverdiene for vanlige grensesnittmaterialer.
| Grensesnitt | Typisk termisk motstand | Notater |
| Termisk fett (TEC til kjøleribbe) | 0,1 - 0,5 °C/W | Avhenger av tykkelse og kontakttrykk |
| Termisk pute (TEC til kjøleribbe) | 0,5 - 2,0 °C/W | Lettere å påføre, men høyere motstand |
| Varmeavleder (naturlig konveksjon) | 1,0 - 5,0 °C/W | Avhenger av størrelse og finnedesign |
| Varmeleder (tvungen luft) | 0,2 - 1,0 °C/W | Krever vifte, men lavere motstand |
| Termisk vei til objekt | 0,5 - 3,0 °C/W | Avhenger av materiale og geometri |
På vår fabrikk leverer vi termoelektriske kjølere med overflatefinish som er optimalisert for termisk kontakt. Vi tilbyr også termiske grensesnittmaterialer og kjøleribbedesignstøtte for å hjelpe kundene våre med å minimere grensesnitttap. Vårt mål er å sikre at TECs kjølekapasitet overføres effektivt til objektet som kjøles, slik at systemet oppfyller kravene til termisk ytelse.
Ytelseskoeffisienten (COP) er forholdet mellom kjølekapasiteten (Qc) og den elektriske kraftinngangen (Pin). En høyere COP betyr at TEC er mer effektiv, og bruker mindre strøm for samme kjølekapasitet. COP-en til en termoelektrisk kjøler avhenger av temperaturforskjellen mellom den varme og kalde siden, TEC-materialet og driftsstrømmen. Når temperaturforskjellen øker, synker COP. Dette betyr at en TEC som er valgt for en høy temperaturforskjell vil kreve mer strøm og vil generere mer varme, som må spres av varmeavlederen på varmesiden. Tabellen nedenfor viser typiske COP-verdier for en termoelektrisk kjøler ved forskjellige temperaturforskjeller.
| Temperaturforskjell (ΔT) | Typisk COP | Implikasjon for TEC-valg |
| 10 K | 1,5 - 2,0 | Høy effektivitet, lavt strømforbruk |
| 20 K | 0,8 - 1,2 | Moderat effektivitet |
| 30 K | 0,5 - 0,8 | Lavere effektivitet, høyere strømforbruk |
| 40 K | 0,3 - 0,5 | Lav effektivitet, betydelig varmeavvisning |
| 50 K | 0,2 - 0,3 | Svært lav effektivitet, kan kreve flertrinns TEC |
Hos X-Meritan leverer vi COP-kurvene for våre termoelektriske kjølere, slik at kundene våre kan velge TEC som fungerer med optimal effektivitet for deres temperaturforskjell. Vi gir også råd om bruk av flertrinns TEC-er for applikasjoner som krever stor temperaturforskjell. Vårt mål er å hjelpe våre kunder med å oppnå den nødvendige kjøleytelsen med lavest mulig strømforbruk.
Evaluering av en leverandør av termoelektriske kjølere krever fokus på produksjonsevne, ytelsesdata, kvalitetskontroll og teknisk støtte. Leverandøren må ha evnen til å produsere TEC-er til de nødvendige spesifikasjonene, inkludert riktige dimensjoner, riktig antall par og riktig termisk ytelse. De må gi fullstendige ytelsesdata, inkludert Qc, COP, maksimal strøm og maksimal spenning ved forskjellige temperaturforskjeller. De må ha et kvalitetskontrollsystem som sikrer konsistent ytelse fra enhet til enhet. Og de må gi teknisk støtte for å hjelpe kundene med kjølelastberegningen og TEC-valget. Tabellen nedenfor oppsummerer disse evalueringskriteriene.
| Vurderingskriterium | Hva du skal se etter | Hvorfor det betyr noe |
| Produksjonsevne | Presisjonsmontering, testutstyr | Sikrer produktkvalitet og konsistens |
| Ytelsesdata | Qc, COP, Imax, Vmax ved forskjellig ΔT | Gjør det mulig å velge nøyaktig |
| Kvalitetskontroll | ISO 9001, 100 % testing | Sikrer jevn ytelse |
| Teknisk støtte | Beregning av kjølelast, TEC-valg | Hjelper med å velge riktig produkt |
| Pålitelighet | MTBF-data, livstidstesting | Sikrer langsiktig ytelse |
På fabrikken vår har vi produsert termoelektriske kjølere i over et tiår. Vi bruker presisjonsmonterings- og testutstyr for å sikre at hver TEC oppfyller spesifikasjonene. Vi gir fullstendige ytelsesdata, inkludert Qc, COP og maksimale rangeringer. Vi er ISO 9001-sertifisert, og vi utfører 100 % testing på hver enhet. Vårt tekniske team er tilgjengelig for å hjelpe med kjølelastberegningen og TEC-valget. Vi inviterer deg til å vurdere oss i forhold til disse kriteriene og vurdere oss som din partner for termoelektriske kjølere.

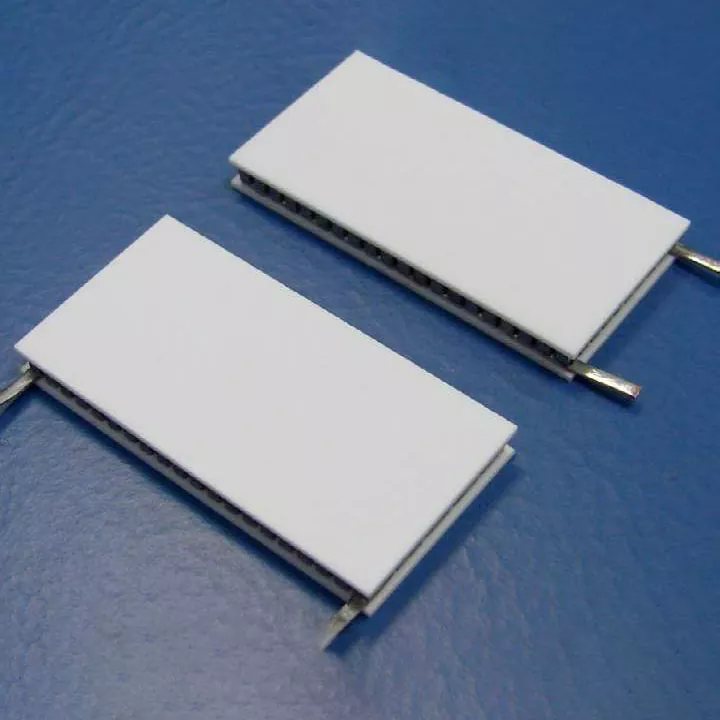

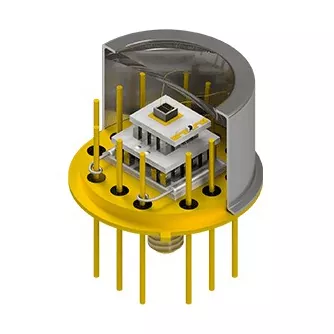

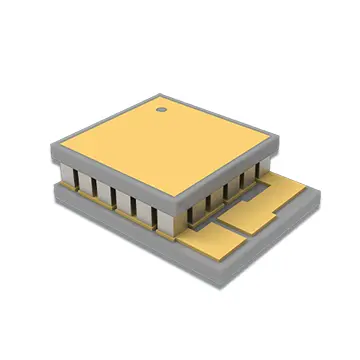

Tabellen nedenfor gir nøkkelproduktparametrene for våre termoelektriske kjølere. Disse TEC-ene er egnet for et bredt spekter av kjøleapplikasjoner, inkludert medisinsk utstyr, laserdioder, batteripakker og kompakte kabinetter. Fabrikken vår kan også produsere tilpassede TEC-er for å møte spesifikke krav.
| Parameter | Spesifikasjonsområde | Notater |
| Kjølekapasitet (Qc) | 5 W - 200 W | Ved spesifisert ΔT og strøm |
| Maksimal strøm (Imax) | 2 A - 15 A | Avhenger av modell |
| Maksimal spenning (Vmax) | 5 V – 24 V | Avhenger av modell |
| Maksimal temperaturforskjell (ΔTmax) | 65 K - 75 K | På Imax, i vakuum |
| COP rekkevidde | 0,2 - 2,0 | Avhenger av ΔT |
| Dimensjoner | 15 x 15 mm til 62 x 62 mm | Tilpassede størrelser tilgjengelig |
| Antall par | 31 - 241 | Bestemmer kjølekapasitet |
| Driftstemperatur | -40°C til +80°C | Avhenger av loddetinn og tetning |
| MOQ | 10 stk | Omsettelig for store bestillinger |
| Ledetid | 2-4 uker | Avhenger av mengde og tilpasning |
På fabrikken vår produserer vi våre termoelektriske kjølere for å oppfylle disse spesifikasjonene og mer. Vi kan tilpasse kjølekapasitet, dimensjoner og driftstemperatur for å passe dine spesifikke krav. Vårt kvalitetskontrollsystem inkluderer inspeksjon av råvarer, inspeksjon under prosess og 100 % slutttesting før forsendelse. Vårt mål er å gi våre kunder termoelektriske kjølere av høy kvalitet som oppfyller deres krav til termisk ytelse.
Spørsmål 1: Hva er forskjellen mellom aktiv og passiv varmebelastning?
Svar: Aktiv varmebelastning er varmen som genereres av de elektriske komponentene inne i kabinettet, slik som kontrollere, sensorer og lasere. Passiv varmebelastning er varmen som kommer inn i kabinettet fra det ytre miljøet gjennom veggene, lokket og åpningene. Begge skal inngå i kjølelastberegningen. For de fleste kompakte elektroniske skap er den aktive varmebelastningen den dominerende komponenten. For store skap med dårlig isolasjon kan den passive varmebelastningen være betydelig.
Spørsmål 2: Hvor stor sikkerhetsmargin skal jeg legge til i kjølelastberegningen?
Svar: En sikkerhetsmargin på 20 % til 30 % anbefales vanligvis. Denne marginen står for usikkerhet i komponentens strømforbruk, den termiske motstanden til grensesnittene og aldring av TEC. For kritiske applikasjoner, som medisinsk utstyr eller lasersystemer, kan en større margin på 50 % være passende. Hos Fuzhou X-Meritan Technology Co., Ltd. kan vi hjelpe deg med å finne passende sikkerhetsmargin for din spesifikke applikasjon.
Spørsmål 3: Hvorfor synker COP når temperaturforskjellen øker?
Svar: COP synker når temperaturforskjellen øker fordi TEC må jobbe hardere for å pumpe varme mot en større temperaturgradient. Den elektriske krafttilførselen øker, og kjølekapasiteten reduseres, slik at forholdet mellom kjøling og kraft reduseres. Dette er grunnen til at TEC bør velges for den faktiske driftstemperaturforskjellen, ikke for maksimal ΔT-klassifisering. Vår fabrikk leverer COP-kurver som viser effektiviteten ved ulike temperaturforskjeller.

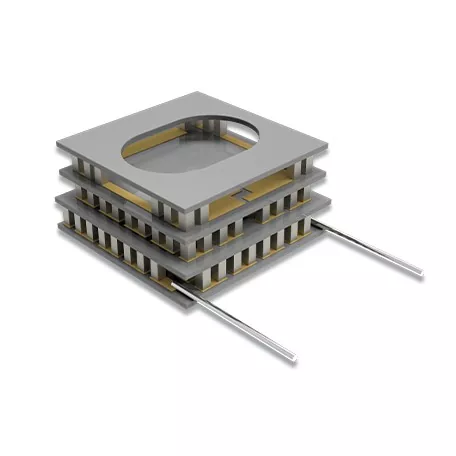

Spørsmål 4: Kan jeg bruke en ett-trinns TEC for en stor temperaturforskjell?
Svar: En ett-trinns TEC kan oppnå en maksimal temperaturforskjell på ca 65-75 K. For større temperaturforskjeller kreves en flertrinns TEC. Flertrinns TEC-er stabler to eller flere trinn for å oppnå en større total temperaturforskjell, men de er mindre effektive og dyrere enn enkelttrinns TEC-er. Hvis applikasjonen din krever en temperaturforskjell større enn 70 K, ta kontakt med ingeniørteamet vårt for å finne den beste løsningen.
Spørsmål 5: Hvordan beregner jeg den termiske motstanden til kjøleribben min?
Svar: Den termiske motstanden til en kjøleribbe avhenger av dens geometri, materialet og luftstrømforholdene. Det er vanligvis spesifisert av kjøleribbeprodusenten i °C/W. For naturlig konveksjon er den termiske motstanden høyere enn for tvungen luft. For et grovt estimat kan en naturlig konveksjonskjøleribbe med et overflateareal på 0,1 m² ha en termisk motstand på ca. 3-5 °C/W. For nøyaktige resultater, bruk produsentens data eller utfør en termisk test. På vår fabrikk kan vi hjelpe deg med å velge en kjøleribbe som samsvarer med TECs termiske krav.
Beregning av nødvendig kjølebelastning er det første og viktigste trinnet for å velge en termoelektrisk kjøler. Kjølelasten er summen av den aktive varmelasten, den passive varmelasten og eventuelle tilleggsvarmekilder. Den må beregnes med forsiktighet, inkludert den termiske motstanden til grensesnittene og effekten av ytelseskoeffisienten. Ved å følge beregningsmetodene beskrevet i denne artikkelen kan ingeniører velge en TEC som oppfyller applikasjonens termiske krav uten unødvendige kostnader eller kompleksitet. Hos Fuzhou X-Meritan Technology Co., Ltd., har fabrikken vår ekspertisen og produktene for å støtte dine termoelektriske kjølingskrav. Vi tilbyr komplette ytelsesdata, teknisk støtte og tilpassede design for å hjelpe deg med å oppnå den beste termiske løsningen.
Enten du kjøler en medisinsk analysator, en laserdiode, en batteripakke eller et kompakt kabinett, inviterer vi deg til å kontakte oss for å diskutere dine behov. Vi kan tilby prøver, tekniske data og applikasjonsstøtte. Vår forpliktelse til kvalitet og kundetilfredshet har gjort oss til en pålitelig partner for varmestyringsløsninger over hele verden.
Kontakt Fuzhou X-Meritan Technology Co., Ltd. i dagfor å diskutere kravene til termoelektriske kjølere og finne ut hvordan produktene våre kan møte dine behov for kjølebelastning.
-
