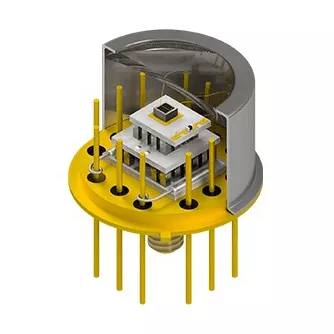

Tilpassede topper med termoelektriske kjølere

X-Meritan produserer spesialiserte spesialtilpassede topper med termoelektriske kjølere for å løse termiske flaskehalser i presisjonselektronikk. Ved å integrere mikro Peltier-moduler, tilpassede topptekster og termistorer i en enkelt underenhet, gir denne løsningen direkte punktkjøling uten organiske lim eller væskesløyfer. Den beskytter laserdioder, APD-er og sensorer mot bølgelengdedrift og støy.

Termiske utfordringer løst

Tradisjonell diskret TEC-montering i optisk og mikroelektronisk emballasje introduserer høy termisk kontaktmotstand, risiko for utgassing av lim inne i hermetiske pakker og kompleks manuell montering. X-Meritans spesialtilpassede topper med termoelektriske kjølere adresserer disse flaskehalsene i emballasjen direkte ved å kombinere mikro Peltier-moduler, tilpassede topphodebaser og termiske sensorer i en enkelt underenhet:

1. Null utgassing i hermetiske kabinetter: Alle mikro-TEC-er er montert på topptekster ved hjelp av gull-tinn (AuSn) eutektisk lodding i stedet for ledende epoksy, som forhindrer at flyktige organiske forbindelser dugger til optiske vinduer eller forurenser laserfasetter.

2. Lav grensesnitt termisk motstand: Lodding av TEC-elementet direkte til pakkeoverskriftssubstratet gir en metallisk termisk bane, som drastisk senker overgangen-til-huset termisk motstand (Rth).

3. Kontrollert inert montering: Dyseplassering, trådbinding og foreløpig forsegling finner sted i automatiserte inertgassmiljøer for å eliminere oksidasjon og intern fuktighet.

4. Høy mekanisk tetthet: Ved å bruke proprietære ekstruderte materialer kan mikroelementer så tynne som 0,2 mm pakkes inn i begrensede husrom som TO-46 eller miniatyr Butterfly-pakker.

5. Fleksible leveringsformater: Leveres som halvferdige topptekster (pre-bonded TECs klar for kundedysefesting og wire bonding) eller fullstendig forseglede underenheter i henhold til kravene til nedstrøms emballasjelinje.

Teknisk tilpasning og parametere

Konstruert på bestilling, hver tilpassede topptekster med termoelektriske kjølere er presisjonstilpasset til din optiske eller IC-layout:

• Overskriftspakkestiler: TO-39, TO-8, TO-3, TO-46, 14-pin Butterfly (BTF), BOX-pakker eller tilpassede kobber/keramiske overskrifter.

• Substrater og plating: Kovar, Copper-Tungsten (CuW), AlN/ keramikk med elektroplettert Au over Ni-lag for gulltrådbinding.

• TEC Staging & Geometri: Ett-trinns mikromoduler for moderate eller flertrinns pyramidestrukturer for dypkjølingskrav (ΔT>70∘C).

• Integrerte tilbakemeldingssensorer: Overflatemonterte NTC-termistorer eller PT100/PT1000 RTD-er plassert ved siden av det kalde underlaget for tett kontroll med lukket sløyfe.

• Elektriske grensesnitt: Egendefinerte blypinnetellinger, pinnearraystigning, ledningslengder og wire bonding pad-arrangementer.

Primære målapplikasjoner

Optisk kommunikasjon

Bølgelengdestabilisering for TOSA/ROSA-sendere, EML-er, pumpelasere og DWDM-komponenter.

LiDAR og Autonom Sensing

Termisk kontroll for skredfotodioder (APD) og pulserende laserdioder utsatt for varierende omgivelsesforhold.

Medisinsk diagnostikk

Sub-millimeter temperaturregulering i mikrofluidisk PCR, spektroskopi og bio-chip sensorer.

Industriell og romfartssensor

Punktkjøling for høyeffekts ICer, nattsyns focal plane arrays (FPA) og gassanalysedetektorer.

Hvorfor samarbeide med X-Meritan?

Nøkkelferdig emballasjeintegrasjon:

Pakkehoder, mikro-TEC-er og temperatursensorer er konstruert og integrert som én enkelt underenhet.

Proprietært materiale fordel:

Interne ekstruderte termoelektriske materialer gir eksepsjonell mekanisk styrke for ultratynne og flertrinns TEC-design.

Hermetisk kvalitetskontroll:

Eutektisk binding og trådbinding i inert atmosfære sikrer langsiktig pålitelighet og ingen avgassing.

Prototype til volumproduksjon:

Komplett teknisk støtte fra termisk simulering og tilpasset verktøy til prøveprototyping og fullskala produksjon.

Ofte stilte spørsmål

Spørsmål: Hvorfor velge en TEC forhåndsintegrert i en header i stedet for å kjøpe frittstående TEC-er?

A: En forhåndsintegrert header eliminerer manuell TEC-to-header-lodding i anlegget ditt, sikrer fabrikktestet eutektisk bindingsintegritet og garanterer null utgassing inne i den hermetiske pakken.

Spørsmål: Kan vi utføre vår egen laserdysefeste på de halvferdige topptekstene dine?

A: Ja. De fleste kunder bestiller halvferdige topper med forhåndsbundne TEC-er og wire bonding pads. Du kan fortsette med standard dysefeste, gulltrådbinding og lokkforsegling direkte på underenheten vår.

Spørsmål: Hva er fordelen med tilpassede topper med termoelektriske kjølere fremfor sonesmeltede materialer for mikro-TEC?

Sv: Ekstruderte Bi2Te3-materialer har betydelig høyere mekanisk styrke og finkornede strukturer, noe som tillater skjæring av ultratynne TEC-elementer (ned til 0,2 mm) uten å sprekke under høystress-pakkeprosesser.

Spørsmål: Hvordan starter vi en tilpasset designevaluering?

A: Oppgi ønsket varmebelastning (Qc), nødvendig temperaturdifferensial (ΔT), skapstil eller CAD-modell, omgivelsestemperaturområde og elektriske kjøregrenser. Vårt ingeniørteam vil beregne den termiske tilpasningen og gi ut foreslåtte toppteksttegninger.
