Monteres med mikro termoelektriske kjølere

X-Meritan produserer presisjonsmontasjer med mikro termoelektriske kjølere for å eliminere termiske flaskehalser, risiko for utgassing og sammenstillingskompleksiteten forbundet med montering av diskrete kjølekomponenter. Ved å integrere mikro-Peltier-elementer, tilpassede topphodebaser (Kovar, CuW, HTCC/LTCC) og feedback-termistorer under renromsforhold, danner denne løsningen en nøkkelferdig underenhet klar for dysefesting. Aktiv punktkjøling rett under den optiske brikken minimerer mørk støy i sensorarrayer og låser emisjonsbølgelengder for laserdioder med høy effekt.

Pakkeformater og substratteknikk

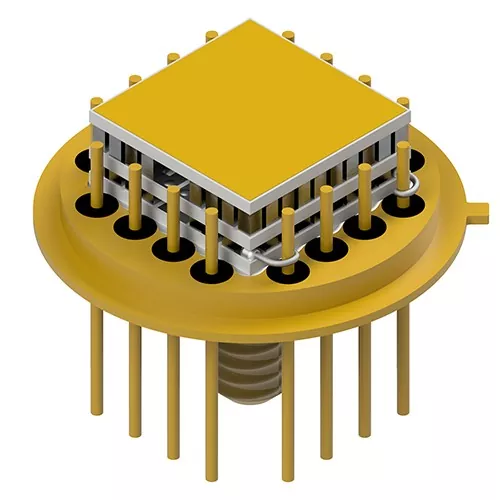

Transistor Outline (TO-Can) Headers

Brukt mye på tvers av telekom-transceivere, VCSEL-er og miniatyrspektroskopiske sensorer. Headerbaser har nikkel/gullbelagt Kovar eller stål med tilpasset pingeometri (sylindriske, flate ender eller spikerhode) for å strømlinjeforme intern ledningsbinding.

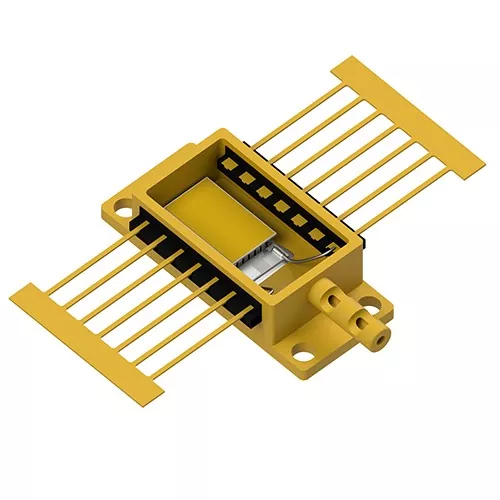

Optoelektroniske hus med høy integritet

Konstruert for termiske belastninger på flere watt og tette fotodetektorarrayer der strukturell stivhet og presis planaritet er avgjørende.

Kjerneytelse

Eutectic Micro-Bonding: Undermoduler er loddet ved hjelp av AuSn eutektiske preforms direkte til pakkehoder, eliminerer ledende epoksy og unngår organisk utgassing i hermetiske forseglinger.

Mørk støydemping: Aktiv punktkjøling senker temperaturer på fotodetektorarray-krysset, reduserer termisk mørkestrøm og forbedrer det totale signal-til-støy-forholdet (S/N).

Fleksible ledningsrammekonfigurasjoner: Toppstifter kan modifiseres med flate overflater eller pigger for å senke sløyfeinduktansen og forenkle automatiserte ledningsbindingsprosesser.

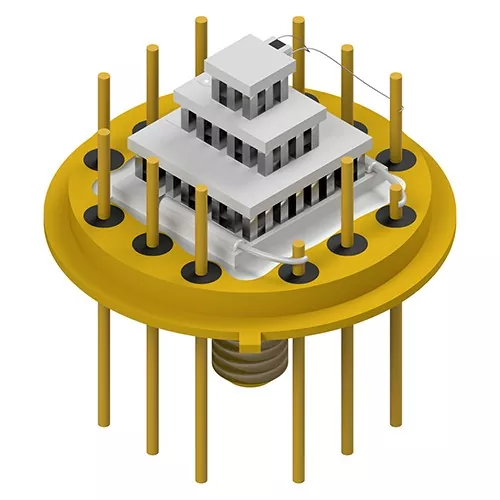

Multi-Stage Staging-funksjoner: Passer enkelt- til 4-trinns mikro-TEC-konfigurasjoner for applikasjoner som krever dype kjøledifferensialer (ΔT>70∘C).

Co-Developed Packaging (JDP): Full applikasjonsteknisk støtte fra termisk CAD-modellering og materialvalg til rask prøveprototyping og massevolumproduksjon.

Primære applikasjonsdomener

Optisk kommunikasjon og fotonikk

Gir bølgelengdestabilisering for TOSA/ROSA-sendere, EML-lasere og DWDM-nettverk ved å låse laserkrysstemperaturen under variable hustemperaturer.

Infrarød og XRF-spektroskopi

Monteringer med Micro Thermoelectric Coolers leverer plattformer for kaldt substrat for røntgenfluorescens (XRF) og ikke-dispersive infrarøde (NDIR) sensorer, og forhindrer signaldrift under miljøanalyse.

Industrielle lasere med høy effekt

Håndterer varmefluks inne i Butterfly (BTF) og High Heat Load (HHL) pakker, opprettholder strålekvaliteten og forlenger diodens levetid.

Aerospace & Defence Sensing

Kjøling for focal plane arrays (FPA), nattsynsdetektorer og optiske veiledningssensorer utsatt for sterke mekaniske vibrasjoner og termisk sjokk.

Kvalitetsverifisering

In-House Cleanroom Emballasje: All mikro-TEC-plassering, trådbinding og forseglingsoperasjoner foregår i kontrollerte miljøer for å forhindre oksidasjon og fuktighetsfangst.

100 % parameterscreening: Hver enhet med mikro-termoelektriske kjølere gjennomgår testing for AC-motstand (Rac), isolasjonsmotstand, termisk respons og dimensjonstoleranser før forsendelse.

Sporbar forsyningskjedeintegritet: Direkte partnerskap med validerte header-produsenter sikrer gullbelagt vedheft, vakuumtetthet og streng overholdelse av ISO9001-standarder.

Ofte stilte spørsmål

Hva er fordelen med å kjøpe en forhåndsmontert TEC-på-header fremfor å montere diskrete TEC-er internt?

Forhåndsintegrerte sammenstillinger eliminerer kompleks manuell mikrolodding, garanterer fabrikkverifisert eutektisk bindingsintegritet (Rth-minimering), og forhindrer utgassing forurensning inne i forseglede pakker.

Kan X-Meritan montere mikro-TEC-er på kundeleverte tilpassede overskrifter?

Ja. Gjennom vårt Joint Development Packaging-program (JDP) kan kundene enten velge fra våre standard Kovar/CuW-headers eller sende proprietære hus for fabrikk-TEC-integrasjon og wire-bonding.

Hvordan forbedrer gull-tinn (AuSn) eutektisk binding pakkens pålitelighet?

I motsetning til organiske lim eller standard myke loddemidler, gir AuSn eutektisk binding høyere termisk ledningsevne, null organisk utgassing og sterk fugestyrke som tåler høytemperatur-festeoperasjoner nedstrøms.

Hvilke data kreves for å evaluere et tilpasset mikro-TEC-pakkedesign?

Vennligst oppgi målpakkestil (f.eks. TO-8, BTF), varmebelastning (Qc), måltemperaturforskjell (ΔT), krav til pinnekonfigurasjon og foretrukne grenser for drivspenning/strøm.
