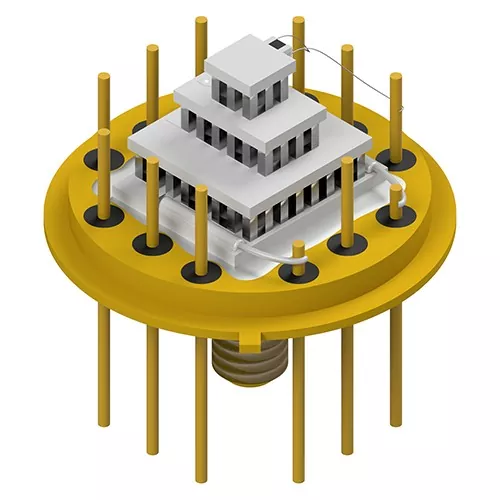

Som produsent bruker X-meritan Peltier Assembly termoelektrisk halvlederteknologi for å overføre varme mellom den kalde siden og den varme siden av modulen.
Peltier-enheten integrerer termoelektriske kjølekomponenter og varmeavledningsdeler i en enkelt enhet. Denne strukturen reduserer behovet for separate kjølekomponenter og forenkler installasjon innenfor begrensede utstyrsrom.
Sammenstillingen opererer gjennom halvleder termoelektrisk kjøleteknologi uten kompressorbaserte kjølekomponenter. Solid-state-strukturen eliminerer mekaniske kjølebevegelser og reduserer driftsvibrasjoner og støy.
Den termoelektriske modulen overfører varme direkte mellom den kalde siden og den varme siden. Denne designen muliggjør lokal temperaturkontroll for elektroniske komponenter som krever stabile termiske forhold.
Den kalde siden bruker varmeoverføringsblokker av aluminium eller kobber for å samle varme fra målområdet. Den varme siden integrerer en kjøleribbe i aluminium og vifte for å frigjøre overført varme og opprettholde den termiske balansen til enheten.
Monteringsstrukturen kan justeres i henhold til installasjonskrav, inkludert dimensjoner, TEC-konfigurasjon og tilkoblingsgrensesnitt.
Ytelsen til en Peltier-enhet avhenger av koordineringen mellom halvlederkjøleelementer, termiske overføringsmaterialer og mekaniske strukturer.
Den termoelektriske kjølebrikken er kjernekomponenten som er ansvarlig for varmeoverføring. Når elektrisk strøm passerer gjennom halvledermaterialer, absorberes varme på den ene siden og frigjøres på motsatt side, og skaper den kjølende effekten.
Keramiske underlag gir elektrisk isolasjon og mekanisk støtte for termoelektriske elementer. De fungerer også som en del av den termiske overføringsbanen mellom halvlederbrikken og eksterne komponenter.
Silikonfett med høy termisk ledningsevne påføres mellom kontaktflater for å forbedre termisk ledning og redusere varmeoverføringstap forårsaket av overflategap.
Den kalde siden bruker aluminium- eller kobberblokker for å overføre varme fra den avkjølte komponenten til den termoelektriske modulen.
Den varme siden integrerer en kjøleribbe i aluminium og vifte for å fjerne varme som overføres fra den kalde siden og varme som genereres under drift.
Industrielle skruer eller epoksyharpiks brukes til å sikre interne og eksterne komponenter, og opprettholder monteringsstabiliteten under drift.
På grunn av sin kompakte struktur og halvlederbaserte kjølemetode, er X-meritan Peltier Assembly egnet for utstyr som krever lokalisert temperaturregulering og kontrollert varmeoverføring.
|
Søknadsfelt |
Krav til temperaturkontroll |
Monteringsfunksjon |
|
Fiberoptisk kommunikasjon |
Stabil temperaturkontroll for optiske komponenter |
Overfører varme fra sensitive optiske moduler |
|
Industrielt medisinsk utstyr |
Kompakt og støysvak kjølestruktur |
Gir lokalisert temperaturregulering |
|
Smart bilelektronikk |
Termisk styring i begrenset installasjonsplass |
Fjerner varme fra elektroniske komponenter |
|
Forbrukerelektronikk |
Kjøleintegrering i liten størrelse |
Støtter termisk kontroll i kompakte enheter |
|
Forskningsinstrumenter |
Kontrollert halvledertemperaturjustering |
Gir lokalisert kjøling for testsystemer |
X-meritan-produksjon dekker utvikling av termoelektrisk materiale, TEC-komponentbehandling og monteringsintegrasjon.
Produksjonsutstyr: tinndyppeovn, vibrasjonssvingeformmaskin, sveisemaskin, ovn, blekkskriver, loddebolt, dispensermaskin, automatisk forseglingsmaskin, skjæremaskin, størkningsmaskin, reflow-loddeutstyr og helautomatisk utskriftsmaskin.
Plassering av termoelektrisk brikke: Bekreft brikkeplassering og monteringsnøyaktighet.
Keramisk substratliming: Sjekk bindingstilstanden mellom keramiske underlag og termoelektriske komponenter.
Loddeforbindelse: Inspiser loddeforbindelser for elektrisk og mekanisk stabilitet.
Termisk grensesnittapplikasjon: Bekreft dekning av termisk fett og tilstanden til kontaktflaten.
Mekanisk strukturstabilitet: Sjekk festestyrken og den generelle integriteten av monteringen.
Elektrisk tilkoblingstilstand: Bekreft status for elektrisk tilkobling.
Strukturell konsistens: Sjekk komponentjustering og monteringstilstand.
Tilstand til varmeoverføringsbane: Inspiser integriteten av den termiske ledningsbanen.
Drift med kjøling og varmeavledning: Bekreft kjølefunksjon og varmeavledningsdrift.
Før installasjon, sørg for at kontaktflaten er flat og ren. Påfør termisk fett jevnt mellom modulen og kontaktflaten. Stram festeskruene jevnt for å unngå for stor belastning på det keramiske underlaget.
Den varme siden skal ha tilstrekkelig plass for varmeavledning. Dårlig termisk kontakt eller utilstrekkelig varmeavgivelsesevne kan redusere kjøleytelsen.
Den kalde siden absorberer varme fra målkomponenten, mens den varme siden avgir varme gjennom kjøleribben og viften.
Under installasjonen:
● Den kalde siden kobles til komponenten som krever kjøling.
● Den varme siden kobles til varmeavledningsstrukturen.
● Luftstrømmen rundt kjøleribben skal forbli uhindret.
Strømforsyningen skal samsvare med de elektriske spesifikasjonene til den valgte termoelektriske kjølemodulen.
Anbefalte hensyn:
● Bruk en stabil DC-strømforsyning.
● Match spennings- og strømkrav med TEC-modulspesifikasjonen.
● Unngå ustabile strømforhold som kan påvirke kjøledriften.
Vanlige årsaker inkluderer:
● Utilstrekkelig kjøleribbekapasitet
● Dårlig kontakt mellom varmeoverføringsflater
● Ujevn termisk fettpåføring
● Støv som blokkerer varmeavledningsoverflaten
● Feil installasjon av kjølestrukturen
Den varme siden skal kontinuerlig frigjøre overført varme. Varmeakkumulering kan redusere kjøleeffekten.

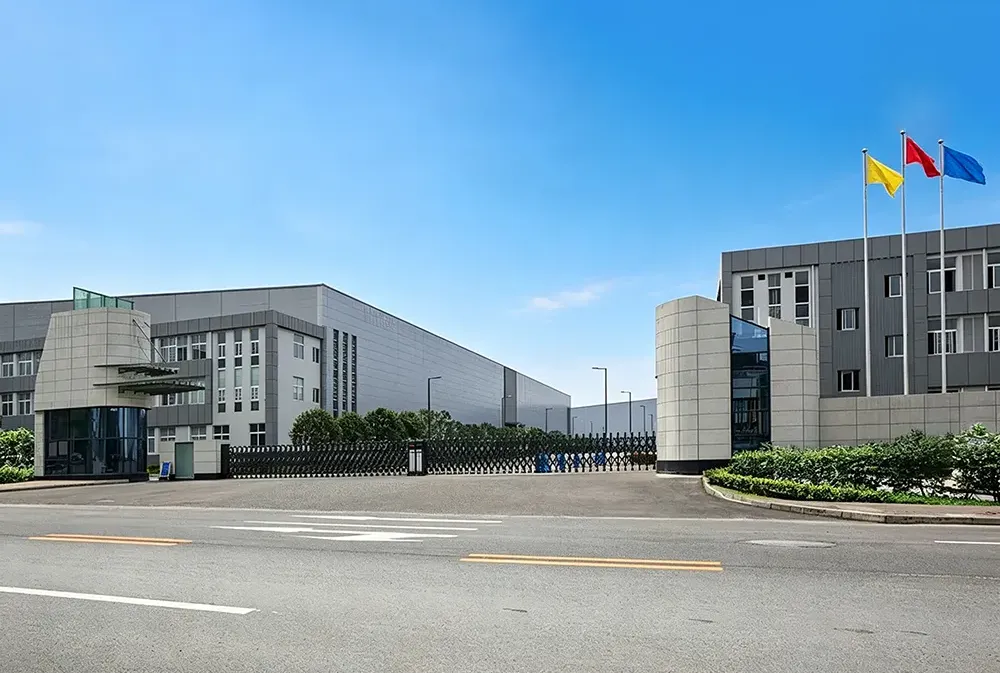

X-meritan har produksjonsevner som dekker termoelektriske materialer, TEC-komponenter og integrerte termiske enheter. Produksjonssystemet støtter hele prosessen fra termoelektrisk materialutvikling til Peltier Assembly-integrasjon.
● Utvikling av termoelektrisk materiale: Utvikle og behandle termoelektriske materialer for TEC-komponentapplikasjoner.
● Komplett monteringsproduksjon: Integrer termoelektriske brikker, keramiske underlag, termiske grensesnittmaterialer, varmeoverføringsblokker, varmeavledere og vifter i ferdige kjøleenheter.
● Internt prosesseringsutstyr: Produksjonslinjer er utstyrt med tinndyppeovner, vibrasjonssvingmaskiner, sveisemaskiner, dispensermaskiner, automatiske forseglingsmaskiner, reflow-loddeutstyr og annet monteringsutstyr.
● Flertrinns kvalitetsinspeksjon: Kontroller nøkkelprosesser, inkludert plassering av brikker, liming av keramisk underlag, loddeforbindelser, termisk grensesnittpåføring og tilstandskontroller for sluttmontering.
● Termisk strukturdesignevne: Utvikle varmeoverførings- og varmeavledningsstrukturer i henhold til ulike krav til utstyrsintegrering.
X-meritan produksjonserfaring dekker applikasjoner innen fiberoptisk kommunikasjon, industrielt medisinsk utstyr, smart bilelektronikk, forbrukerelektronikk og forskningsinstrumenter som krever halvlederkjøling og temperaturkontroll.
