Hvis du kjøperTermoelektriske materialerfor modulproduksjon har du sannsynligvis møtt begrepet "diffusjonsbarrierelag." Du har kanskje lurt på hvorfor det er nødvendig, hva det gjør, og om det er verdt tilleggskostnaden. Svaret er at diffusjonssperrelaget ikke er et valgfritt tilbehør; det er en kritisk komponent som bestemmer levetiden og påliteligheten til den termoelektriske modulen. Uten den vil modulen raskt degraderes ved driftstemperaturer, og ytelsen vil avta til den svikter. For en innkjøpsingeniør er det viktig å forstå diffusjonsbarrierelaget for å ta informerte kjøpsbeslutninger og for å evaluere de totale eierkostnadene for de termoelektriske materialene du kjøper.
Hensikten med denne veiledningen er å forklare hvorfor termoelektriske materialer trenger et diffusjonsbarrierelag og å hjelpe kjøpere med å spesifisere og skaffe de riktige materialene for deres bruk. Vi vil dekke nedbrytningsmekanismene som oppstår uten barriere, materialene som brukes til barrierelag, utvalgskriteriene for ulike termoelektriske materialer og leverandørevalueringsprosessen. Vi vil også gi detaljerte produktspesifikasjoner fra vår fabrikk påFuzhou X-Meritan Technology Co., Ltd.Enten du produserer termoelektriske moduler for kraftproduksjon eller kjøling, vil denne veiledningen gi deg det tekniske grunnlaget du trenger for å ta en sikker kjøpsbeslutning.
Et diffusjonsbarrierelag er en tynn film av materiale avsatt mellom det termoelektriske materialet og den metalliske kontakten. Dens primære funksjon er å forhindre interdiffusjon av atomer mellom det termoelektriske materialet og kontakten. I en termoelektrisk modul er det termoelektriske materialet forbundet med metalliske kontakter (typisk kobber) for å danne den elektriske kretsen. Ved driftstemperaturen, som kan variere fra 200°C til 600°C eller høyere, kan atomer fra det termoelektriske materialet diffundere inn i kontakten, og atomer fra kontakten kan diffundere inn i det termoelektriske materialet. Denne interdiffusjonen skaper uønskede faser, øker kontaktmotstanden og forringer de termoelektriske egenskapene. Barrierelaget fungerer som en fysisk og kjemisk barriere som blokkerer denne diffusjonen samtidig som den lar elektrisk strøm passere. Tabellen nedenfor oppsummerer funksjonene til et diffusjonsbarrierelag.
| Funksjon | Beskrivelse | Fordel for modulytelse |
| Forhindre interdiffusjon | Blokkerer atommigrasjon mellom materialer | Opprettholder materialegenskaper |
| Oppretthold lav kontaktmotstand | Gir stabilt elektrisk grensesnitt | Maksimerer kraftuttaket |
| Forbedre termisk stabilitet | Tåler høye driftstemperaturer | Forlenger modulens levetid |
| Forhindre sprøhet | Stopper dannelsen av sprø faser | Forbedrer mekanisk integritet |
| Forbedre påliteligheten | Reduserer nedbrytning over tid | Senker totale eierkostnader |
Hos Fuzhou X-Meritan Technology Co., Ltd., er fabrikken vår spesialisert på levering av termoelektriske materialer med optimerte diffusjonsbarrierelag. Vi forstår den kritiske rollen som barrieren spiller i modulens ytelse, og vi samarbeider med kundene våre for å velge riktig barrieremateriale og tykkelse for deres spesifikke bruk. Vårt tekniske team kan gi detaljerte data om barriereytelse og kompatibilitet med forskjellige termoelektriske materialer.
For å forstå hvorfor et diffusjonsbarrierelag er nødvendig, er det nyttig å forstå hva som skjer når det er fraværende. Uten barriere er det termoelektriske materialet og den metalliske kontakten i direkte kontakt. Ved forhøyede temperaturer blir denne kontakten en reaksjonssone. Atomer fra det termoelektriske materialet, som vismut, tellur, bly eller antimon, diffunderer inn i kobberkontakten. På samme måte diffunderer kobberatomer inn i det termoelektriske materialet. Denne interdiffusjonen har flere skadelige effekter. For det første skaper det intermetalliske forbindelser ved grensesnittet. Disse forbindelsene er ofte sprø og har høy elektrisk motstand. For det andre tømmer det det termoelektriske materialet av dets bestanddeler, endrer sammensetningen og forringer dets termoelektriske egenskaper. For det tredje øker det kontaktmotstanden, noe som reduserer effektutgangen til modulen. For det fjerde kan det føre til mekanisk svikt på grunn av volumendringene forbundet med dannelsen av intermetalliske forbindelser. Tabellen nedenfor oppsummerer nedbrytningsmekanismene som oppstår uten barrierelag.
| Nedbrytningsmekanisme | Beskrivelse | Effekt på modulytelse |
| Intermetallisk forbindelsesdannelse | Reaksjon mellom termoelektrisk materiale og kontakt | Økt motstand, sprøhet |
| Materialtømming | Tap av elementer fra termoelektrisk materiale | Redusert Seebeck-koeffisient, økt resistivitet |
| Kontaktmotstandsøkning | Dannelse av resistive lag ved grensesnitt | Redusert kraftuttak |
| Mekanisk svikt | Sprekker på grunn av volumendringer | Åpen krets, modulfeil |
| Lodde forskjørhet | Diffusjon av elementer til loddefuger | Leddsvikt, redusert pålitelighet |
Ved vår fabrikk har vi utført omfattende studier på nedbrytning av termoelektriske materialer uten barrierelag. Våre data viser at kontaktmotstanden kan øke med en faktor 10 eller mer innen 1000 timer etter drift ved 500°C. Effekten til modulen kan reduseres med 30-50 % i samme periode. Disse funnene understreker betydningen av diffusjonsbarrierelaget for modulens pålitelighet og ytelse.
Flere materialer brukes som diffusjonsbarrierelag for termoelektriske materialer, hver med sine egne fordeler og begrensninger. Valget av barrieremateriale avhenger av det termoelektriske materialet, driftstemperaturen og kontaktmaterialet. De vanligste barrierematerialene er nikkel, molybden, wolfram, titan og forskjellige legeringer. Nikkel er mye brukt fordi det er en effektiv diffusjonsbarriere, har god elektrisk ledningsevne og er kompatibel med mange termoelektriske materialer. Molybden og wolfram brukes til bruk ved høyere temperaturer på grunn av deres høye smeltepunkter og lave diffusivitet. Titan brukes som et vedheftslag og en barriere for enkelte materialer. Tabellen nedenfor sammenligner disse barrierematerialene.
| Barrieremateriale | Maks driftstemperatur | Elektrisk ledningsevne | Kompatibilitet | Typisk applikasjon |
| Nikkel (Ni) | 600°C | Høy | Bi2Te3, PbTe, Skutterudites | Generelt formål |
| Molybden (Mo) | 800°C | Moderat | PbTe, SiGe, Skutterudites | Høy temperatur |
| Tungsten (W) | 1000°C | Moderat | SiGe, materialer med høy temperatur | Svært høy temperatur |
| Titan (Ti) | 500°C | Moderat | Bi2Te3, heftlag | Adhesjonsfremme |
| Nikkel-krom (NiCr) | 700°C | Moderat | PbTe, TAGS | Korrosjonsbestandig |
Hos Fuzhou X-Meritan Technology Co., Ltd., leverer fabrikken vår termoelektriske materialer med en rekke barrieresjiktalternativer. Vi samarbeider med kundene våre for å velge det optimale barrierematerialet og tykkelsen for deres spesifikke moduldesign. Vårt tekniske team kan gi data om diffusjonshastigheter, kontaktmotstand og termisk stabilitet for hvert barrierealternativ.
Å velge riktig diffusjonsbarrierelag for dine termoelektriske materialer krever en systematisk evaluering av flere faktorer. Den første faktoren er selve det termoelektriske materialet. Ulike materialer har forskjellige diffusjonsegenskaper. For eksempel har vismuttellurid (Bi2Te3) en relativt lav driftstemperatur og kan bruke en nikkelbarriere. Blytellurid (PbTe) fungerer ved høyere temperaturer og kan kreve en molybden- eller NiCr-barriere. Silisiumgermanium (SiGe) opererer ved svært høye temperaturer og krever en wolfram eller annen ildfast metallbarriere. Den andre faktoren er driftstemperaturen. Barrieren skal være stabil ved maksimal driftstemperatur og må ikke reagere med verken det termoelektriske materialet eller kontakten. Den tredje faktoren er kontaktmaterialet. Barrieren skal være kompatibel med kontakten og skal gi god vedheft. Den fjerde faktoren er tykkelsen på barrieren. Barrieren må være tykk nok til å blokkere diffusjon, men tynn nok til å minimere elektrisk motstand. Tabellen nedenfor oppsummerer utvalgskriteriene.
| Utvalgsfaktor | Hensyn | Innvirkning på ytelse |
| Termoelektrisk materiale | Diffusjonsegenskaper, driftstemperatur | Bestemmer barrierematerialers kompatibilitet |
| Driftstemperatur | Maksimal temperatur og sykkeltemperatur | Bestemmer barrierestabilitet |
| Kontaktmateriale | Vedheft, termisk ekspansjonsmatch | Bestemmer grensesnittkvaliteten |
| Barrieretykkelse | Balanse mellom diffusjonsblokkering og motstand | Påvirker kontaktmotstand og levetid |
| Deponeringsmetode | Sputtering, fordampning, galvanisering | Påvirker barrierekvalitet og enhetlighet |
På vår fabrikk hjelper vi våre kunder med å velge riktig barriere for deres termoelektriske materialer. Vi har lang erfaring med et bredt spekter av materialsystemer og kan gi veiledning om optimalt sperremateriale, tykkelse og deponeringsmetode. Vårt mål er å hjelpe våre kunder med å oppnå høyest mulig modulytelse og pålitelighet.
Å vurdere en leverandør av termoelektriske materialer med diffusjonsbarrieresjikt krever at man ser utover enhetsprisen. Leverandørens tekniske kapasitet, kvalitetskontroll og evne til å gi konsistente materialegenskaper er avgjørende for modulens ytelse. Nøkkelkriteriene for å evaluere en leverandør er materialkvalitet, barrierelagskvalitet, teknisk støtte, leveringsytelse og kostnad. Materialkvalitet inkluderer renheten, støkiometrien og homogeniteten til det termoelektriske materialet. Barrierelagskvalitet inkluderer tykkelsesensartethet, adhesjon og diffusjonsblokkerende effektivitet. Teknisk støtte inkluderer muligheten til å levere data, hjelpe til med design og løse problemer. Leveringsytelse inkluderer evnen til å møte ledetider og å gi konsistent kvalitet fra batch til batch. Kostnad inkluderer de totale eierkostnadene, med tanke på modulens levetid og ytelse. Tabellen nedenfor oppsummerer disse kriteriene.
| Vurderingskriterium | Hva du skal se etter | Hvorfor det betyr noe |
| Materialkvalitet | Renhet, støkiometri, homogenitet | Bestemmer termoelektrisk ytelse |
| Barrierelagskvalitet | Ensartet tykkelse, vedheft, diffusjonsblokkering | Bestemmer modulens levetid |
| Teknisk støtte | Datablad, designhjelp, problemløsning | Hjelper med å optimalisere moduldesign |
| Leveringsytelse | Levering til rett tid, batch-til-batch-konsistens | Holder produksjonen i gang jevnt |
| Koste | Totale eierkostnader | Sikrer langsiktig verdi |
Hos X-Meritan er fabrikken vår forpliktet til å levere termoelektriske materialer av høy kvalitet med optimaliserte diffusjonsbarrierelag. Vi har et omfattende kvalitetskontrollsystem som inkluderer materialkarakterisering, inspeksjon av barrierelag og ytelsestesting. Vi tilbyr detaljerte datablader og teknisk støtte til våre kunder. Og vi har en sterk merittliste med levering til rett tid. Vi inviterer deg til å vurdere oss i forhold til disse kriteriene og vurdere oss som din partner for termoelektriske materialer.

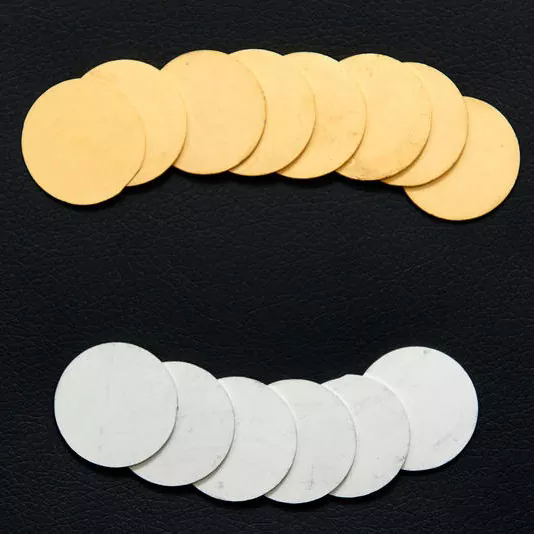

Følgende tabell gir nøkkelproduktparametrene for våre termoelektriske materialer med diffusjonsbarrierelag. Disse materialene er tilgjengelige i en rekke sammensetninger og konfigurasjoner for å passe til ulike moduldesign og driftsforhold. Vår fabrikk kan også produsere tilpassede materialer for å møte spesifikke krav.
| Parameter | Spesifikasjonsområde | Notater |
| Materialtype | Bi2Te3, PbTe, Skutterudites, SiGe | Andre materialer tilgjengelig på forespørsel |
| Driftstemperatur | 200°C - 800°C | Avhenger av materiale |
| Barrieremateriale | Ni, Mo, W, Ti, NiCr | Valgt basert på søknad |
| Barrieretykkelse | 1 - 20 µm | Optimalisert for diffusjonsblokkering |
| Kontakt motstanden | < 10 µΩ·cm² | Etter barriereavsetning |
| Seebeck-koeffisient | 150 - 250 µV/K | Avhenger av materiale |
| Elektrisk resistivitet | 0,5 - 3,0 mΩ·cm | Avhenger av materiale |
| Termisk ledningsevne | 1,0 - 4,0 W/m·K | Avhenger av materiale |
| Skjema | Ingots, pulver, wafere | Tilpassede former tilgjengelig |
| Kvalitetskontroll | XRD, SEM, EDS, Seebeck, resistivitet | Full karakterisering |
På fabrikken vår produserer vi våre termoelektriske materialer for å oppfylle disse spesifikasjonene og mer. Vi kan tilpasse materialsammensetningen, barrierelaget og formen for å passe din spesifikke moduldesign. Vårt tekniske team kan gi detaljerte data og støtte for applikasjonen din.
Spørsmål 1: Hvor tykt bør et diffusjonssperrelag være?
Svar: Den optimale tykkelsen på et diffusjonssperresjikt avhenger av materialsystemet og driftstemperaturen. Typisk varierer tykkelsen fra 1 til 20 mikrometer. Barrieren må være tykk nok til å blokkere diffusjon for den tiltenkte levetiden til modulen, men tynn nok til å minimere elektrisk motstand. Vår fabrikk kan anbefale den optimale tykkelsen for ditt spesifikke termoelektriske materiale og bruksområde.
Spørsmål 2: Hva skjer hvis diffusjonsbarrierelaget er for tynt?
Svar: Hvis diffusjonsbarrierelaget er for tynt, vil det ikke effektivt blokkere interdiffusjonen av atomer mellom det termoelektriske materialet og kontakten. Dette vil føre til dannelse av intermetalliske forbindelser, økt kontaktmotstand og forringelse av de termoelektriske egenskapene. Modulen vil mislykkes for tidlig. Vår fabrikk tester barrierelagets tykkelse og diffusjonsblokkerende ytelse for å sikre at den oppfyller kravene til applikasjonen din.
Spørsmål 3: Kan jeg bruke samme barrieremateriale for alle termoelektriske materialer?
Svar: Nei, barrierematerialet må velges ut fra det termoelektriske materialet og driftstemperaturen. For eksempel er nikkel egnet for vismuttellurid, men er kanskje ikke egnet for silisiumgermanium ved høye temperaturer. Barrieren må være kjemisk kompatibel med både det termoelektriske materialet og kontakten, og den må være stabil ved driftstemperaturen. Vårt tekniske team kan hjelpe deg med å velge riktig barrieremateriale for din applikasjon.
Spørsmål 4: Hvordan vet jeg om min leverandør av termoelektrisk materiale gir et godt barrieresjikt?
Svar: For å evaluere kvaliteten på et diffusjonsbarrieresjikt, spør leverandøren om data om barrieretykkelse uniformitet, adhesjonsstyrke og diffusjonsblokkerende ytelse. Du kan også be om prøver og gjennomføre din egen testing, for eksempel akselererte aldringstester og kontaktmotstandsmålinger. En anerkjent leverandør vil gi disse dataene og vil samarbeide med deg for å sikre at barrieren oppfyller dine krav. Hos Fuzhou X-Meritan Technology Co., Ltd., gir vi omfattende data og støtte til våre kunder.
Spørsmål 5: Hva er den typiske levetiden til en termoelektrisk modul med et diffusjonsbarrieresjikt?
Svar: Levetiden til en termoelektrisk modul med et riktig utformet diffusjonsbarrierelag avhenger av driftstemperaturen og syklusforholdene. For en modul som opererer kontinuerlig ved 500°C, kan levetiden være 5 til 10 år eller mer. Med termisk sykling kan levetiden reduseres. Barrierelaget er avgjørende for å oppnå lang levetid. Fabrikken vår designer materialene og barrierelagene våre for å maksimere modulens levetid.
Diffusjonsbarrierelaget er en viktig komponent i termoelektriske materialer for høyytelsesmoduler. Det forhindrer interdiffusjon, opprettholder lav kontaktmotstand og forlenger modulens levetid. Ved innkjøp av termoelektriske materialer må kjøpere vurdere barrierelaget som en kritisk spesifikasjon, ikke en ettertanke. Valget av barrieremateriale, tykkelse og avsetningsmetode påvirker ytelsen og påliteligheten til den endelige modulen. Hos Fuzhou X-Meritan Technology Co., Ltd. har fabrikken vår ekspertise og erfaring til å levere termoelektriske materialer med optimaliserte diffusjonsbarrierelag. Vi samarbeider med våre kunder for å forstå deres krav og for å gi den optimale materialløsningen. Enten du produserer moduler for kraftproduksjon eller kjøling, kan vi levere materialene du trenger.
Vår forpliktelse til kvalitet og kundetilfredshet har gjort oss til en pålitelig partner for produsenter av termoelektriske moduler over hele verden. Vi inviterer deg til å kontakte oss for å diskutere dine krav til termoelektriske materialer. Vi kan tilby tekniske data, prøver og designhjelp. La oss hjelpe deg med å oppnå den høyeste ytelsen og påliteligheten for dine termoelektriske moduler.
Kontakt Fuzhou X-Meritan Technology Co., Ltd. i dagfor å diskutere kravene dine til termoelektriske materialer og oppdage hvordan våre diffusjonsbarrierelag kan forbedre modulens ytelse og levetid.
