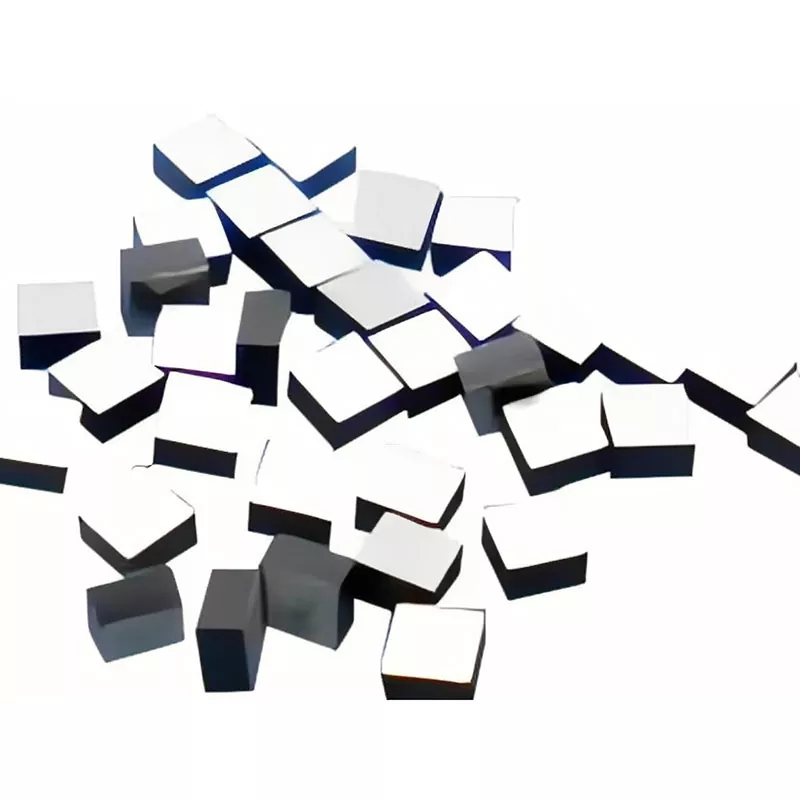

NTC termistor for infrarød termopil

NTC-termistoren for infrarød termopil gir et ekstra temperatursignal ved å endre motstanden i henhold til sensortemperaturen. Termopilsignalet og NTC-signalet kan deretter behandles sammen for å kompensere for temperaturrelaterte variasjoner. Dette gjør NTC til en viktig støttekomponent i infrarøde termopilsystemer der målestabilitet og repeterbarhet er nødvendig.

Slik fungerer det

Det grunnleggende arbeidsforholdet kan forstås som:

Infrarød stråling
↓
Thermopile genererer elektrisk effekt
↓
Endringer i omgivelses- eller sensortemperatur
↓
NTC motstandsendringer
↓
Temperaturinformasjon leses av kretsen
↓
Temperaturkompensasjon brukes
↓
Mer stabil termopilmåling

Når infrarød stråling når termopilen, genererer sensoren en elektrisk utgang relatert til temperaturforskjellen mellom følerelementet og dets referansemiljø.

Samtidig kan endringer i omgivelsestemperatur endre temperaturen på termopilpakken og omgivende komponenter. NTC-termistoren reagerer på denne temperaturendringen gjennom en tilsvarende endring i motstand.

Signalbehandlingskretsen bruker NTC-motstandsinformasjonen til å estimere den temperaturrelaterte effekten og tilføre kompensasjon til termopilutgangen. Hensikten er ikke å øke selve det infrarøde signalet, men å redusere målevariasjonen knyttet til endringer i sensorens termiske miljø.

Hvorfor temperaturkompensasjon er viktig

NTC Thermistor for Infrared Thermopile påvirkes av mer enn målobjektet. Endringer i temperaturen til sensorenheten kan også påvirke utgangssignalet.

Forholdet kan oppsummeres som:

Tekniske spesifikasjoner

Søknader

Berøringsfrie infrarøde termometre

Infrarøde termometre bruker termopil-føleelementer for å oppdage termisk stråling uten direkte kontakt med målet. En NTC kan gi temperaturinformasjon for å kompensere variasjoner forårsaket av endringer i sensorens termiske miljø.

Medisinsk temperaturmåling

Termopilbaserte temperaturmålingssystemer, inkludert øretermometre og annet berøringsfritt medisinsk temperaturutstyr, krever stabil sensorutgang under skiftende miljøforhold. NTC støtter kompensasjonsprosessen ved å overvåke relevante temperaturendringer rundt sensoren.

Infrarødt deteksjonsutstyr

Infrarøde deteksjonssystemer kan oppleve utgangsvariasjoner når sensortemperaturen endres. En matchet NTC gir temperaturreferansen som kreves for å korrigere temperaturavhengige effekter i deteksjonssystemet.

VVS og miljømåling

Smart HVAC-utstyr og miljøovervåkingsenheter kan fungere under kontinuerlig skiftende omgivelsesforhold. NTC-temperaturkompensasjon kan hjelpe termopilbaserte infrarøde sensormoduler med å opprettholde mer konsistente målinger.

Husholdningsapparater

Kompakte infrarøde sensormoduler brukes i ulike smarte apparater for temperaturdeteksjon og overvåking. NTC kan integreres i termopilen der temperaturkompensasjon er nødvendig innenfor et begrenset installasjonsrom.

Forskning og vitenskapelige instrumenter

Vitenskapelig og laboratoriemessig infrarødt måleutstyr kan kreve kontrollert og repeterbar sensorytelse. En riktig tilpasset NTC kan gi den temperaturreferansen som trengs for termopilkompensasjon og kalibrering.

Hvorfor velge X-Meritan for Thermopile NTC-løsninger?

X-Meritans fordel er ikke begrenset til å levere en individuell termistor. Selskapet jobber på tvers av termoelektriske materialer, kjernekomponenter, testing og termiske styringsløsninger, og gir et bredere teknisk grunnlag for komponenttilpasning.

Material- og komponentevne

X-Meritan har erfaring med termoelektriske materialer og termiske styringskomponenter for halvledere, og støtter kunder som jobber med temperaturkontroll og sensorrelaterte prosjekter.

Tilpasset komponentutvikling

Motstand, B-verdi, dimensjoner og toleranse kan diskuteres i henhold til kravene til kundens termopil-enhet eller elektroniske krets.

Kvalitetskontroll og testing

Produksjons- og testprosesser brukes til å sjekke komponentytelse og batchkonsistens, og støtter stabil forsyning for prototypeverifisering og påfølgende produksjon.

Prøveverifisering før masseproduksjon

Kunder kan gi tegninger, prøver eller tekniske krav. X-Meritan kan kommunisere de tekniske detaljene, arrangere prøveverifisering og fortsette med masseproduksjon etter bekreftelse.

Teknisk integreringsstøtte

For kunder som utvikler en ny termopilmodul, kan X-Meritan delta i komponentvalg og teknisk kommunikasjon for å hjelpe med å matche NTC med sensoren og kompensasjonssystemet.

FAQ

Hva er funksjonen til en NTC-termistor for infrarød termopil i en infrarød termosil?

NTC-termistoren gir temperaturinformasjon for å kompensere temperaturrelaterte endringer i termopilens utgang. Den brukes vanligvis som en temperaturreferanse eller kompensasjonskomponent i stedet for den primære infrarøde detektoren.

Hvorfor trenger en infrarød termopil temperaturkompensasjon?

Termopilutgang kan påvirkes av endringer i temperaturen på sensorpakken og omgivelsene rundt. Uten passende kompensasjon kan disse endringene introdusere målevariasjoner selv når måltemperaturen forblir uendret.

Hvordan kompenserer en NTC en termopilsensor?

NTC endrer motstand når temperaturen endres. Termopilsystemet leser denne motstanden og bruker den resulterende temperaturinformasjonen i sin signalbehandlingskrets eller kompensasjonsalgoritme for å korrigere temperaturrelatert utgangsvariasjon.

Hvordan velger jeg motstandsverdien til en NTC for en termopil?

Den nødvendige motstanden avhenger av termopilkretsen, referansetemperatur, kompensasjonsmetode og forventet driftsområde. NTC bør velges sammen med termopilen og dens signalbehandlingsdesign.

Påvirker B-verdien termopilens temperaturkompensasjon?

Ja. B-verdien bestemmer NTCs motstand-temperatur-forhold og påvirker derfor temperaturinformasjonen som brukes av kompensasjonssystemet.

Kan NTC-motstanden og B-verdien tilpasses?

Ja. X-Meritan kan diskutere tilpasset motstand og B-verdier i henhold til kravene til termopilsystemet.

Kan dimensjonene til termopilen NTC tilpasses?

Ja. Dimensjoner og fysisk konfigurasjon kan evalueres i henhold til termopilhuset, installasjonsplass og monteringskrav.

Kan X-Meritan utvikle en NTC basert på en tegning eller prøve?

Ja. Kunder kan gi tegninger, prøver eller tekniske spesifikasjoner for evaluering. Prøveverifisering kan fullføres før masseproduksjon.

Er denne NTC egnet for medisinske infrarøde termometre?

NTC-termistorer kan brukes som temperaturkompensasjonskomponenter i termopilbaserte infrarøde termometre, inkludert medisinsk temperaturmålingsutstyr. Den spesifikke motstanden, B-verdien, toleransen og den fysiske konfigurasjonen bør velges i henhold til sensordesignet.
