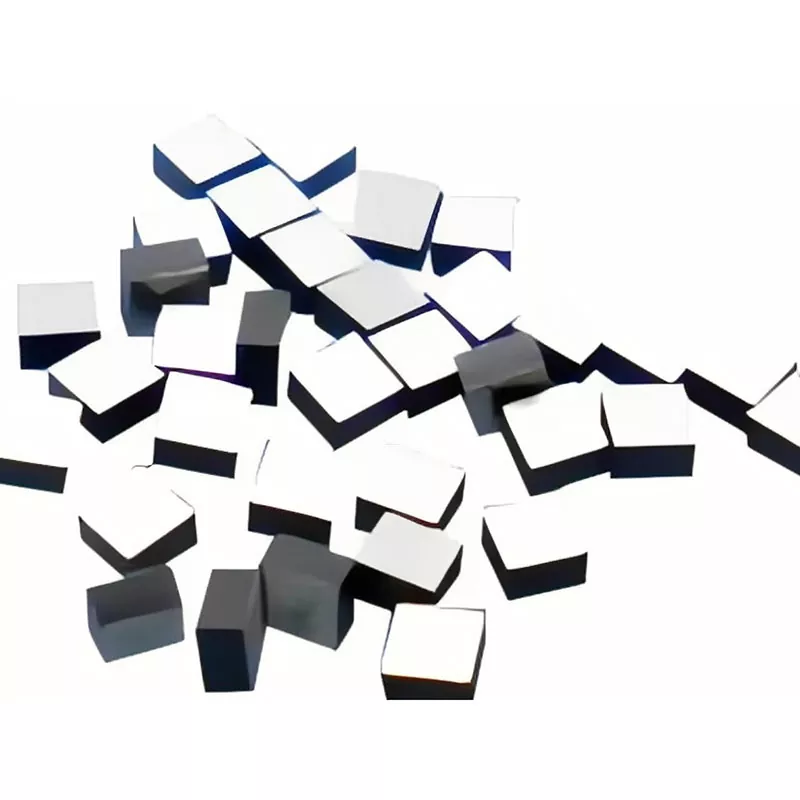

Høypresisjon NTC termistorbrikke

NTC-termistorer bruker en negativ temperaturkoeffisientkarakteristikk, noe som betyr at motstanden deres endres når temperaturen endres. I en sensorkrets kan motstandsvariasjonen konverteres til temperaturinformasjon for overvåking og kontroll.

For chipapplikasjoner påvirker valget av R25, B-verdi, motstandstoleranse, chipdimensjoner og elektrodestruktur direkte kretstilpasning og montering. R25 refererer til den nominelle motstanden ved 25°C, mens B-verdien beskriver motstand-temperaturkarakteristikken til termistoren.

NTC-termistorbrikken med høy presisjon er beregnet for applikasjoner der sensorelementet må plasseres nær en temperaturfølsom komponent samtidig som den okkuperte plassen holdes liten.

Tekniske parametere

Følgende modeller representerer tilgjengelige produktspesifikasjoner. Elektriske verdier og dimensjoner bør velges i henhold til nødvendige kretsegenskaper og monteringsmetode.

Ytterligere tilgjengelige områder

Liten størrelse

NTC-termistorbrikken med høy presisjon er tilgjengelig i kompakte strukturer for applikasjoner der en konvensjonell pakket temperatursensor vil oppta for mye plass. Utvalgte modeller i gjeldende utvalg er så små som 0,45 × 0,45 mm, mens tilpassede spondimensjoner kan vurderes fra kundenes tegninger eller prøver.

Den lille brikkestrukturen er egnet for å plassere sensorelementet nær optiske, elektroniske eller andre temperaturfølsomme komponenter. Endelige dimensjoner bør bekreftes i henhold til de nødvendige elektriske egenskapene og monteringsprosessen.

Trådbinding

Brikken kan leveres med gull- eller sølvbelagte elektroder for trådbinding. Gull-, aluminium- og sølvtrådbinding kan støttes avhengig av elektrodekonfigurasjonen og monteringsprosessen.

Denne strukturen er egnet for kompakte hybridmoduler og andre sammenstillinger der termistoren må integreres direkte i følerområdet. Elektrodemateriale og bindingskrav kan bekreftes under prøveevaluering.

Trådbundne NTC-termistorer brukes også i kompakte optiske transceiverapplikasjoner, der sensorelementet er plassert nær de temperaturfølsomme optiske komponentene.

Motstand og B-verdi

Motstand og B-verdi bør velges som en matchet kombinasjon i stedet for å behandles som helt uavhengige parametere. Det tilgjengelige motstandsområdet er 1kΩ til 1000kΩ, mens B-verdiområdet er 3200K til 4500K.

For kretsdesign bør den nominelle motstanden ved 25°C, B-verdien, toleransen og det nødvendige sanseområdet vurderes sammen. Standard kombinasjoner er tilgjengelige, og ikke-standard krav kan evalueres basert på applikasjonen.

B-verdien spesifiseres normalt sammen med referansetemperaturområdet, slik som B25/50 eller B25/85, så den nøyaktige definisjonen bør bekreftes på gjeldende produktspesifikasjon før kretskalibrering. NTC-produktdata for kommersielle brikker fra store produsenter spesifiserer på samme måte R25- og B-verdier med definerte referansetemperaturer.

Motstandstoleranse

Utvalgte modeller kan leveres med motstandstoleransealternativer på ±0,5 % og ±1 %. Denne spesifikasjonen beskriver det tillatte avviket til den nominelle motstandsverdien og skal ikke presenteres som den totale temperaturmålenøyaktigheten.

For temperaturfølsomme kretser kan motstandstoleranse, B-verditoleranse, kretsdesign, kalibreringsmetode og driftsforhold alle påvirke det endelige temperaturmålingsresultatet. Den nødvendige toleransen bør derfor velges i henhold til det komplette sensorsystemet.

Thermal Response

Den termiske tidskonstanten for de listede modellene er ≤2 s eller ≤3 s, avhengig av brikkestrukturen og modellen. En mindre termisk tidskonstant indikerer generelt at termistoren når termisk likevekt med omgivelsesforholdene raskere.

Den faktiske responsen i en montert modul avhenger også av monteringsmetode, termisk kobling, omkringliggende materialer og luftstrøm. Av denne grunn bør brikkespesifikasjonen evalueres sammen med den faktiske installasjonsstrukturen.

Søknader

Optisk kommunikasjon

NTC-termistorbrikken med høy presisjon kan integreres i optiske kommunikasjonsmoduler og optiske sender/mottakere for temperaturovervåking. Den kompakte strukturen gjør at sensorelementet kan plasseres nær temperaturfølsomme optiske komponenter uten å legge til en konvensjonell ekstern sensorpakke.

Dette er spesielt relevant i optiske sammenstillinger der tilgjengelig installasjonsplass er begrenset og temperaturendringer må overvåkes nær komponenten som kontrolleres. Trådbindbare NTC-termistorer brukes spesielt for temperaturføling i optiske sender/mottakere.

Medisinsk utstyr

Kompakte NTC-brikker kan integreres i medisinske instrumenter og laboratorieutstyr der temperaturfølerelementet må passe inn i et begrenset installasjonsområde. Ulike motstandsverdier, B-verdier og toleransealternativer gjør at komponenten kan matches med forskjellige sensorkretser.

Den endelige spesifikasjonen bør velges i henhold til nødvendig temperaturområde, kretsegenskaper, installasjonsmetode og gjeldende utstyrskrav.

Bilradar

Bilradarmoduler inneholder kompakte elektroniske komponenter som kan kreve temperaturovervåking under drift. Den lille formfaktoren til NTC-brikken gjør at temperaturføling kan integreres i elektroniske enheter med høy tetthet.

For bilapplikasjoner bør nødvendig driftstemperatur, motstandsegenskaper, toleranse, mekanisk struktur og pålitelighetskrav bekreftes før du velger den endelige modellen.

Laboratorieutstyr

Brikken kan også brukes i laboratorie- og testutstyr der det kreves et kompakt temperaturfølende element. Motstand og B-verdi kan velges i henhold til følerkretsen, mens brikkedimensjoner kan vurderes sammen med tilgjengelig installasjonsplass.

For prototype eller tilpasset utstyr kan X-Meritan evaluere krav basert på kundetegninger eller prøver før produksjon.

Tilpasning

Elektriske parametere

NTC-termistorbrikken med høy presisjon kan evalueres for tilpassede elektriske krav. Tilgjengelige motstandsverdier dekker 1kΩ til 1000kΩ, med B-verdier fra 3200K til 4500K. Motstandstoleransealternativer på ±0,5 % og ±1 % er tilgjengelige for utvalgte spesifikasjoner.

Når de ber om en tilpasset modell, kan kundene gi den nødvendige R25, B-verdien, toleransen, driftsforholdene og målapplikasjonen. Disse parameterne er med på å bestemme om en eksisterende modell kan brukes eller en ny spesifikasjon bør evalueres.

Chip dimensjoner

Chipdimensjoner kan evalueres i henhold til tilgjengelig installasjonsplass og monteringsprosess. Eksisterende modeller inkluderer kompakte strukturer som 0,45 × 0,45 × 0,20 mm og 0,45 × 0,45 × 0,25 mm.

For ikke-standard dimensjoner kan X-Meritan gjennomgå kundetegninger eller prøver og bekrefte oppnåelig struktur sammen med de nødvendige elektriske parameterne.

Elektrodealternativer

Gull- eller sølvbelagte elektrodealternativer er tilgjengelige for ulike bindingskrav. Elektrodematerialet bør velges sammen med det tiltenkte trådmaterialet og bindingsprosessen.

Under prøveutvikling kan elektrodestrukturen, bindingsmetoden, chipdimensjonene og elektriske egenskaper kontrolleres før masseproduksjon.

Produksjon og prøvestøtte

X-Meritan produserer halvlederrelaterte materialer og komponenter og gir produksjonsstøtte for tilpassede elektroniske komponenter. Det tilgjengelige produksjonsutstyret inkluderer vibrasjonsjiggmaskiner, sveisemaskiner, automatiske pakkemaskiner og presisjonsskjæreutstyr.

For tilpassede NTC termistorbrikker kan produksjonen evalueres fra kundeprøver eller tegninger. Før masseproduksjon kan et prøvebekreftelsestrinn brukes til å verifisere dimensjoner, elektriske parametere, elektrodekrav og monteringskompatibilitet.

Denne prosessen gir kundene et definert punkt for å kontrollere produktet mot deres applikasjonskrav før de frigir en større produksjonsordre.

FAQ

Hvilken motstand og B-verdier er tilgjengelige?

Det tilgjengelige motstandsområdet er 1kΩ til 1000kΩ, med B-verdier fra 3200K til 4500K. Standardmodeller inkluderer 5kΩ, 10kΩ, 20kΩ, 30kΩ, 47kΩ, 50kΩ og 100kΩ motstandsverdier.

Hvilken motstandstoleranse er tilgjengelig?

Utvalgte spesifikasjoner er tilgjengelige med ±0,5 % og ±1 % motstandstoleranse. Den nødvendige toleransen bør velges i henhold til kravene til krets og temperaturføling.

Kan brikken være trådbundet?

Ja. Gull- eller sølvbelagte elektrodealternativer er tilgjengelige. Gull-, aluminium- og sølvtrådbinding kan evalueres i henhold til elektrodekonfigurasjonen og monteringsprosessen.

Hva er den minste tilgjengelige brikkestørrelsen?

Produktutvalget inkluderer kompakte modeller som 0,45 × 0,45 × 0,20 mm og 0,45 × 0,45 × 0,25 mm. Tilpassede dimensjoner kan evalueres fra kundetegninger eller prøver, med den endelige størrelsen avhengig av de nødvendige elektriske og strukturelle spesifikasjonene.

Ja. X-Meritan kan evaluere tilpasset motstand, B-verdi, dimensjoner, toleranse og elektrodekrav. Kundetegninger eller prøver kan brukes som grunnlag for produktvurdering og prøvebekreftelse.

Hvordan bør jeg velge en NTC termistorbrikke?

Start med den nødvendige motstanden ved 25°C, B-verdi, temperaturfølingsområde, motstandstoleranse, tilgjengelig installasjonsplass og bindingsmetode. For tilpassede applikasjoner kan det å gi kretskravene, installasjonstegningen eller eksisterende prøve bidra til å bestemme en passende spesifikasjon.

Om X-Meritan

X-Meritan er en Kina-basert produsent som spesialiserer seg på halvlederrelaterte materialer, komponenter og termiske styringsprodukter. Dens evner dekker materialutvikling, komponentproduksjon, tilpasset produksjon og applikasjonsstøtte.

Selskapet betjener applikasjoner inkludert optisk kommunikasjon, sensing, medisinsk utstyr, bilelektronikk og forbrukerelektronikk. Produktene leveres til Europa, Nord-Amerika, Sør-Amerika, Sørøst-Asia og andre internasjonale markeder.

For NTC-termistorbrikken med høy presisjon gir X-Meritan støtte fra spesifikasjonsvalg og prøveevaluering til tilpasset produksjon. Kunder kan gi tegninger, prøver eller elektriske krav for teknisk evaluering før produksjon
