NTC termistor for optisk kommunikasjon
  • NTC termistor for optisk kommunikasjonNTC termistor for optisk kommunikasjon

NTC termistor for optisk kommunikasjon

X-Meritan NTC termistor for optisk kommunikasjon er designet for presis temperaturføling i SFP, QSFP, CFP og andre optiske sender/mottakermoduler. Dens kompakte brikkedesign støtter laserdiode og TEC temperaturkontroll, og bidrar til å opprettholde stabile driftsforhold. Produsenter og ingeniører av optiske moduler kan kjøpe standard eller tilpassede NTC-termistorer med spesifisert motstand, B-verdi, toleranse og monteringsmuligheter.

X-Meritan produserer NTC-termistor for optisk kommunikasjon som brukes til temperaturføling i optiske transceivere, inkludert SFP-, QSFP- og CFP-formfaktorer. Disse komponentene er plassert nær laserdioden eller inne i TEC-kontrollsløyfen for å gi temperaturtilbakemelding i sanntid. Motstandsverdien endres forutsigbart med temperaturen, slik at kontrollkretsen opprettholder et stabilt laseroperasjonspunkt.

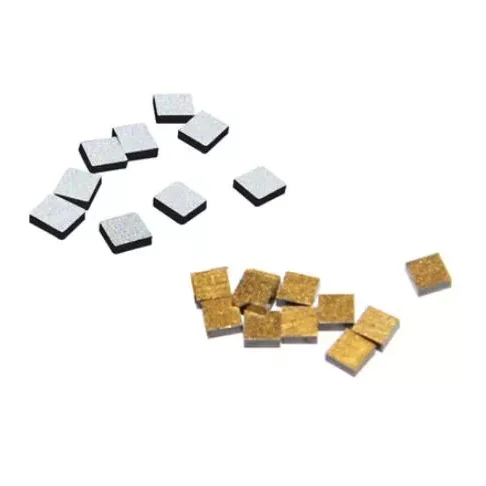

NTC Thermistor for Optical Communication

Nøyaktig temperaturovervåking i optiske moduler er ikke en praktisk funksjon. Laserbølgelengden skifter med omtrent 0,1 nm per grad Celsius for mange DFB-lasere. En temperaturdrift på noen få grader kan flytte utgangen utenfor det akseptable kanalvinduet i DWDM-systemer. NTC-termistoren for optisk kommunikasjon gir tilbakemeldingssignalet som TEC-driveren bruker for å korrigere denne driften.

Hvordan NTC-termistoren fungerer i en optisk modul

NTC-termistoren for optisk kommunikasjon er vanligvis festet til samme undermontering som laserdioden eller festet til TEC-kaldsiden. Når lasertemperaturen endres, endres termistormotstanden i henhold til en ikke-lineær kurve definert av R25-verdien og B-konstanten. Kontrollkretsen måler denne motstanden, konverterer den til en temperaturverdi og justerer TEC-strømmen for å bringe laseren tilbake til måltemperaturen.

Forholdet mellom motstand og temperatur følger standardligningen:

R(T) = R25 × exp[ B × (1/T - 1/298,15) ]

Der T er i Kelvin og B er materialkonstanten. For optiske modulapplikasjoner er B25/50-verdier mellom 3380 K og 3950 K vanlige. Valget avhenger av forventet driftstemperaturområde og oppløsningen som kreves av kontrollkretsen.

Tekniske parametere

Tabellen nedenfor viser standardkonfigurasjoner tilgjengelig fra X-Meritan. Egendefinerte verdier er mulig for volumprosjekter.

Parameter

Symbol

Testtilstand

Standardverdier / område

Notater

Nominell motstand ved 25°C

R25

25°C ± 0,01°C, lav effekt

10 kΩ, 50 kΩ, 100 kΩ

Andre verdier fra 1 kΩ til 500 kΩ på forespørsel

Motstandstoleranse

–

25°C

±1 %, ±3 %, ±5 %

±0,5 % tilgjengelig for valgte verdier

B-verdi

B25/50

25°C / 50°C

3380 K, 3435 K, 3950 K

Andre B-verdier på forespørsel

B verdi toleranse

–

–

±0,5 %, ±1 %

Påvirker temperaturnøyaktigheten i det ekstreme

Termisk tidskonstant

τ

Stille luft

≤ 3 sekunder

Mindre brikkestørrelser reagerer raskere

Dissipasjonsfaktor

δ

Stille luft

≥ 1,5 mW/°C

Selvoppvarming må holdes under 0,1°C

Driftstemperaturområde

Topr

–

-40°C til +125°C

Kontinuerlig drift

Nominell effekt ved 25°C

Pmax

25°C

10 mW

Overskridelse forårsaker selvoppvarmingsfeil

Isolasjonsmotstand

RI

500 VDC

≥ 100 MΩ

Mellom terminaler og belegg

Tåler spenning

–

500 VAC, 60 s

Ingen sammenbrudd

For sikkerhetsisolering

Alle verdier er verifisert i produksjon. En fullstendig testrapport med motstands- og B-verdimålinger kan leveres for hver batch.

Viktig merknad om selvoppvarming: Målestrømmen gjennom NTC må være lav nok til at strømmen som forsvinner i termistoren ikke øker temperaturen med mer enn 0,1 °C. For en 10 kΩ NTC med en spredningsfaktor på 1,5 mW/°C betyr dette at målestrømmen bør holde seg under ca. 120 µA. Overskridelse av dette fører til at termistoren leser en høyere temperatur enn den faktiske lasertemperaturen, noe som kan føre til at kontrollsløyfen blir overkjølt.

Fysisk design og montering

X-Meritan leverer NTC-termistor for optisk kommunikasjon i bare brikkeform, med Au- eller Ag-elektroder, egnet for trådbinding eller lodding på keramiske undermonteringer. Flisdimensjonene er typisk i området 0,5 mm × 0,5 mm til 1,0 mm × 1,0 mm, med en tykkelse fra 0,2 mm til 0,5 mm. Dette lille fotavtrykket tillater plassering rett ved siden av laserdioden uten å forstyrre den optiske banen.

For kunder som foretrekker en forhåndsmontert komponent, kan brikken settes sammen på en liten aluminiumoksyd- eller aluminiumnitridbærer med blytråder. Denne versjonen er lettere å håndtere i manuelle samlebånd og forenkler limingsprosessen.

Elektrodeoverflaten er designet for enten Au-trådbinding eller PbSn/AuSn-lodding. Den spesifikke metalliseringen velges basert på kundens monteringsprosess. Vi leverer datablad med anbefalte bindingsparametere for hver elektrodetype.

Responstid og termisk kobling

Den termiske tidskonstanten til en NTC-brikke er vanligvis under 1 sekund når den er montert med et tynt lag termisk lim eller loddemiddel. I stille luft, uten montering, er tidskonstanten høyere. For optiske modulapplikasjoner må NTC være termisk koblet til samme overflate som laserdioden eller TEC-kaldplaten. En tykk limlinje eller luftgap vil bremse responsen og introdusere en temperaturforskyvning mellom sensoren og laseren.

Vi anbefaler å montere NTC-brikken med et termisk ledende lim eller loddepreform. Tykkelsen på bindelaget bør kontrolleres til mindre enn 25 µm. Dette sikrer at NTC sporer lasertemperaturen med minimal forsinkelse, noe som er kritisk for TEC-kontrollsløyfer som opererer med oppdateringshastigheter over 10 Hz.

Stabilitet og langsiktig drift

NTC-termistor for optisk kommunikasjon kan vise liten motstandsdrift over tid, spesielt når den brukes ved høye temperaturer. Vår materialformulering og elektrodepassivering reduserer denne driften til et nivå som ikke påvirker ytelsen til den optiske modulen over en typisk 10-års levetid. Tabellen nedenfor viser forventet drift under ulike lagringsforhold, basert på intern pålitelighetstesting.

Betingelse

Varighet

Typisk motstandsdrift

125°C tørr lagring

1000 timer

< 0,5 %

85°C / 85 % RF

1000 timer

< 0,8 %

Termisk sykling -40°C til +125°C

500 sykluser

< 0,5 %

Driftstid ved 25°C

10 år (estimert)

< 1,0 %

Disse verdiene er basert på akselerert testing og er ingen garantier. Faktisk drift avhenger av monteringsspenning, fuktighet og driftsstrøm. Vi kan gi en detaljert pålitelighetsrapport for kvalifiserte prosjekter.

Produksjon og kvalitetskontroll

NTC-brikkene produseres i vårt eget anlegg ved bruk av keramiske prosesseringsteknikker. Produksjonsflyten inkluderer pulverpreparering, tapestøping, elektrodetrykk, sintring, terninger og endelig elektrisk testing. Vi kontrollerer materialsammensetningen internt, noe som muliggjør justering av B-verdien og motstandsegenskaper.

Hver batch testes for:

● Motstand ved 25°C ved bruk av et presisjonsbad med konstant temperatur

● B-verdi beregnet fra motstandsmålinger ved 25°C og 50°C

● Visuell inspeksjon under forstørrelse

● Isolasjonsmotstand

● Valgfri termisk sykling per kundeforespørsel

Testdata arkiveres og kan gjøres tilgjengelig med hver forsendelse. Vi støtter også kundespesifikke innkommende inspeksjonsprosedyrer.

Valgguide

For å velge riktig NTC-termistor for den optiske modulen, bør du vurdere følgende faktorer:

1. R25 verdi

Vanlige verdier er 10 kΩ og 100 kΩ. Lavere motstandsverdier trekker mer målestrøm, men er mindre følsomme for støy. Høyere motstandsverdier er lettere å måle med enkle ADC-kretser. Valget avhenger ofte av TEC-kontrolleren IC som brukes i modulen. Mange laserdrivere og TEC-kontrollerbrikker er optimalisert for et spesifikt NTC-motstandsområde, typisk 10 kΩ eller 50 kΩ.

2. B-verdi

B-verdien bestemmer hvor mye motstanden endres per grad. En høyere B-verdi gir en større motstandsendring per grad, noe som kan forbedre temperaturoppløsningen. En veldig høy B-verdi betyr imidlertid også at motstanden blir veldig høy ved lave temperaturer, som kan overskride inngangsområdet til målekretsen. B25/50 = 3435 K er et vanlig kompromiss for optiske moduler som opererer fra -10°C til +75°C.

3. Toleranse

Motstandstoleransen og B-verditoleransen påvirker direkte temperaturmålingens nøyaktighet. En ±1 % motstandstoleranse kombinert med ±1 % B-verditoleranse resulterer i en initial temperaturfeil på omtrent ±0,3°C ved 25°C. For DWDM-applikasjoner der bølgelengdestabiliteten må være innenfor ±0,01 nm, kan denne feilen være for stor. Et kalibreringstrinn i modulens fastvare kan kompensere for den innledende toleransen, men toleransen må være stram nok til at kalibreringen forblir gyldig over driftsområdet.

4. Package and bonding

NTC må passe innenfor den tilgjengelige plassen inne i den optiske modulen. Bare chips gir det minste fotavtrykket, men krever wire bonding eller dysefesteutstyr. Forhåndsmonterte spon på keramiske bærere forenkler monteringen, men legger til høyden. Vi kan tilby begge alternativene og gi råd om det beste valget for din produksjonslinje.

5. Selvoppvarming

Målestrømmen må holdes lav. For en 10 kΩ NTC med en spredningsfaktor på 1,5 mW/°C, er den maksimale målestrømmen for 0,1°C selvoppvarming ca. 120 µA. Hvis TEC-kontrolleren din bruker en høyere strøm, bør du vurdere en lavere motstands-NTC eller en større brikke med høyere spredningsfaktor.

Hvis du er usikker på hvilke parametere du skal velge, oppgi TEC-kontrollerens delenummer og måltemperaturområdet. Vi kan anbefale en kompatibel NTC-konfigurasjon.

Typiske applikasjoner

SFP og QSFP optiske transceivere

NTC-termistorer brukes inne i modulen for å overvåke lasertemperaturen. Signalet mates inn i TEC-kontrolleren, som holder laseren ved en fast temperatur, typisk 25°C eller 45°C avhengig av laserdesignet.

DWDM og koherente moduler

For lasere med smal linjebredde og bølgelengde er NTC-nøyaktigheten avgjørende. Kontrollsløyfen må holde temperaturen innenfor ±0,1°C for å holde bølgelengden innenfor det spesifiserte kanalnettet.

Laser diode underfester

I bare laserdiodepakker er NTC festet til samme undermontering som laserbrikken. Dette gir direkte temperaturføling uten ekstra termisk masse.

Telekombasestasjoner og utendørsutstyr

NTC-termistorer brukes også i temperaturovervåkingskretsene til utendørs optiske forsterkere og transceivere, der svingninger i omgivelsestemperaturen kan være store.

Ofte stilte spørsmål

Spørsmål: Hva er forskjellen mellom R25 og B-verdi?

A: R25 er motstanden ved 25°C. B-verdien beskriver hvordan motstanden endres med temperaturen. Begge parametere er nødvendige for å beregne motstanden ved enhver annen temperatur. En høyere B-verdi betyr at motstanden endres mer for en gitt temperaturendring.

Q: How do I convert resistance to temperature in my firmware?

A: Den enkleste metoden er å bruke en oppslagstabell generert fra R25- og B-verdiene ved å bruke Steinhart-Hart-ligningen eller den forenklede B-ligningen. Mange TEC-kontroller-ICer har innebygde konverteringsalgoritmer. Vi kan gi koeffisienttabellen for din spesifikke NTC.

Spørsmål: Kan jeg bruke en ±5 % toleranse NTC i en DWDM-modul?

A: Det avhenger av kalibreringsprosedyren din. En ±5 % motstandstoleranse kombinert med ±1 % B-toleranse resulterer i en temperaturfeil på over ±1°C før kalibrering. Hvis produksjonslinjen din utfører en engangskalibrering ved en kjent temperatur, kan startforskyvningen fjernes. Men B-toleransen påvirker fortsatt skråningsnøyaktigheten. For DWDM anbefaler vi minst ±1 % motstand og ±0,5 % B-verdi.

Spørsmål: Hvorfor har selvoppvarming betydning hvis målestrømmen bare er noen få hundre mikroampere?

A: Selv små strømmer kan varme termistoren over omgivelsestemperaturen. En 100 µA strøm gjennom en 10 kΩ NTC sprer 0,1 mW. Med en spredningsfaktor på 1,5 mW/°C gir dette en temperaturøkning på 0,067°C. I en tett kontrollert lasermodul kan denne forskyvningen være betydelig. Målekretsen skal bruke den laveste praktiske strømmen.

Spørsmål: Oppgir du tilpassede B-verdier eller motstandsverdier?

A: Ja. Vi kan justere materialsammensetningen for å oppnå tilpassede B-verdier i området 3000 K til 4500 K, og vi kan screene for spesifikke motstandsverdier med stramme toleranser. Minimum bestillingsmengde gjelder.

Spørsmål: Kan NTC monteres direkte på laserbrikken?

A: Vanligvis ikke. NTC-en er montert på undermonteringen eller TEC-kaldsiden, ikke på laserfasetten. Direkte kontakt med laserbrikken kan føre til elektriske problemer eller problemer med termisk masse. Vi anbefaler å montere NTC så nær laseren som mulig, men elektrisk isolert.

Kontakt og teknisk støtte

For å be om prøver eller en detaljert anbefaling, vennligst oppgi følgende:

● TEC-kontrollerens delenummer eller målestrøm

● Mål lasertemperatur

● Nødvendig temperaturnøyaktighet

● Tilgjengelig plass for NTC

● Monteringsmetode (trådbinding, lodding, epoksy)

● Forventet årlig volum

We respond within one business day and can provide samples for evaluation.
