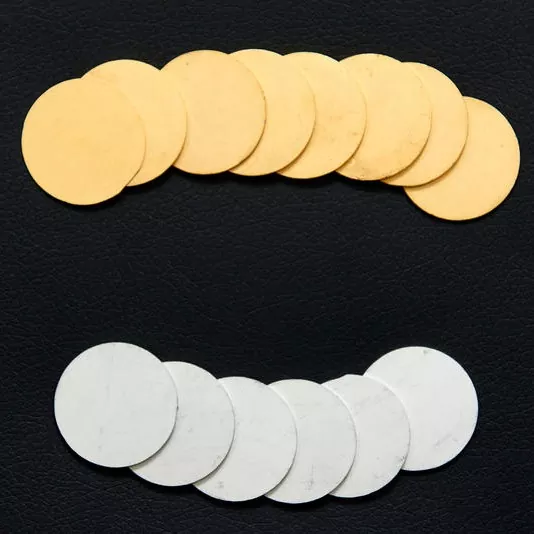

X-Meritan's er designet for å adressere grensesnittdegradering og lodddiffusjonsproblemer under montering av termoelektrisk kjøler (TEC).Skiver med diffusjonsbarrierergi en svært stabil, monteringsklar komponent for avansert termisk styring. Ved å introdusere en presis nikkelbasert barriere mellom Bi₂Te₃-Sb₂Te₃-substratet og den loddbare overflaten, reduserer disse skivene effektivt elementær migrasjon, stabiliserer elektrisk motstand og mekanisk styrke gjennom gjentatte termiske sykluser.
Denne siden dekker arbeidsstrukturen, tekniske spesifikasjoner, pletteringsalternativer, valgveiledning og tilpasningsomfang for diffusjonsbarriereskiver som brukes i TEC-produksjon. Hvis du sammenligner leverandører,kontakt vårt ingeniørteamfor å bekrefte barrierestrukturen og dimensjonene for monteringsprosessen.
Skiver med diffusjonsbarrierer er forbehandlede termoelektriske materialskiver med en beskyttende metalliseringsstruktur designet for å kontrollere interaksjonen mellom det termoelektriske substratet og loddet som brukes under TEC-montering.
Grunnmaterialet er en ekstrudert Bi2Te3-Sb2Te3 termoelektrisk barre. Etter presisjonsbehandling påføres en nikkelbasert diffusjonsbarriere mellom det termoelektriske materialet og det utvendige loddbare laget. Dette skaper et kontrollert grensesnitt som bidrar til å begrense uønsket elementær migrasjon og grensesnittreaksjoner under lodding og påfølgende termisk syklus.
Barrieren er spesielt viktig fordi det termoelektriske materialet og loddetinn har forskjellige kjemiske og fysiske egenskaper. Under gjentatt oppvarming og avkjøling kan ukontrollert interaksjon ved grensesnittet bidra til endringer i elektrisk motstand, mekanisk degradering eller forringelse av loddeforbindelsen.
Disse skivene tilhører de brederetermoelektriske materialerproduktfamilie og brukes vanligvis sammen medtermoelektriske kjølere, termoelektriske kjølerenheterogtemperaturregulatoreri komplette termiske styringssystemer.
Kjernemetalliseringsstrukturen bruker en nikkelbasert diffusjonsbarriere mellom Bi₂Te₃-Sb₂Te₃-substratet og det loddbare ytre laget.
Dette mellomlaget hjelper til med å kontrollere bevegelsen av loddebestanddeler mot det termoelektriske materialet og gir et mer stabilt grensesnitt for TEC-montering. En flerlagskonfigurasjon kan velges i henhold til den tiltenkte loddeprosessen og driftsmiljøet.
I stedet for å stole på et enkelt overflatebelegg, kan X-Meritan tilby metalliseringsstrukturer i flere lag der forskjellige lag utfører forskjellige funksjoner.
Det indre barrierelaget fokuserer på materialseparasjon og diffusjonskontroll, mens det ytre loddbare laget velges i henhold til sammenføyningsprosessen.
Elektroløs tinnbelegg er tilgjengelig ved ca. 7 ± 2 μm.
Tinnoverflaten gir god loddeaffinitet for konvensjonelle loddeprosesser og kan brukes med både blyholdige og blyfrie loddesystemer, avhengig av kundens monteringsprosess.
Denne konfigurasjonen er generelt hensiktsmessig når det primære kravet er en praktisk loddbar overflate for standard TEC-produksjon.
For applikasjoner som krever en tynn gullfinish, tilbyr X-Meritan strømløs gullbelegg med en Au-tykkelse på mindre enn 0,2 μm.
Gull gir en overflate med god oksidasjonsmotstand og kan vurderes for applikasjoner som bruker AuSn loddemetall eller der kontrollerte overflateegenskaper er nødvendig.
X-Meritans patenterte "H"-teknologi inkorporerer et ca. 150 μm aluminiumslag i flerlags barrierestrukturen.
Konfigurasjonen er beregnet for applikasjoner som er utsatt for krevende temperaturoverganger. Ved å inkorporere et ekstra aluminiumslag i metalliseringsstrukturen, adresserer designet spenningene forbundet med gjentatt termisk ekspansjon og sammentrekning.
Dette alternativet kan evalueres for romfart, tung industri og andre TEC-applikasjoner der termisk sykling er en betydelig designhensyn.
Det termoelektriske materialet kan slipes og skives i henhold til kundens tegninger. Den spesifiserte kuttepresisjonen er omtrent ±15 μm, mens minste skivetykkelse er 0,3 mm.
Forbehandlede skiver kan redusere mengden materialforberedelse som kreves av TEC-produsenter og gi dimensjoner nærmere kravene til etterfølgende monteringsoperasjoner.
| Parameter | Spesifikasjon |
|---|---|
| Grunnmateriale | Ekstruderte Bi₂Te₃-Sb₂Te3 ingots |
| Minimum skivetykkelse | ≥ 0,3 mm |
| Tykkelse | Kan tilpasses i henhold til kundens tegning |
| Kuttepresisjon | ±15 μm |
| Diffusjonsbarriere | Nikkelbasert flerlagsstruktur |
| Elektroløs tinnbelegg | 7 ± 2 μm |
| Elektroløs gullbelegg | < 0,2 μm Au |
| "H" teknologi | Ca 150 μm Al barrierelag |
| Sliping og skjæring | Tilgjengelig i henhold til tegning |
| Metalliseringskonfigurasjon | Kan tilpasses etter applikasjon |
| Søknad | Termoelektrisk kjøling og TEC-produksjon |
Dimensjonstoleranser, metalliseringsstruktur og pletteringsspesifikasjoner bør bekreftes i henhold til den endelige TEC-design- og monteringsprosessen. Send tegningen din tilvåre salgsingeniørerfor en mulighetsgjennomgang.
Standardsubstratet er et ekstrudert Bi2Te3-Sb2Te3 termoelektrisk materiale. Start med å bekrefte nødvendig termoelektrisk sammensetning, materialdimensjoner, skivetykkelse og tiltenkte TEC-driftsforhold.
For konvensjonell TEC-montering kan en nikkelbasert diffusjonsbarriere gi separasjon mellom det termoelektriske substratet og loddbar overflate.
Hvis applikasjonen involverer betydelig temperatursyklus, kan en mer kompleks flerlagskonfigurasjon evalueres. Den nødvendige strukturen bør bestemmes i henhold til den faktiske termiske profilen og modulkonstruksjonen.
Elektrofritt tinn er generelt egnet når konvensjonell lodding brukes, blyfri loddemetall er nødvendig, en relativt tykkere loddbar overflate er foretrukket, eller produksjonskostnad er en viktig faktor.
Elektrofritt gull kan vurderes når AuSn-lodding er nødvendig, overflateoksidasjon må kontrolleres, en tynn gullfinish er foretrukket, eller applikasjonen krever spesifikke overflate- eller elektriske egenskaper.
Antallet og alvorlighetsgraden av temperatursykluser bør vurderes når du velger metalliseringskonfigurasjon. Applikasjoner med hyppige overganger mellom varme og kalde forhold kan kreve ytterligere vurdering av termisk ekspansjon, grensesnittspenning og barriere-lags integritet.
For disse bruksområdene kan X-Meritans patenterte "H"-teknologi vurderes som en alternativ konfigurasjon.
Oppgi nødvendig skivetykkelse, lengde, bredde, toleranse og overflatekrav på den tekniske tegningen. Den spesifiserte kuttepresisjonen på omtrent ±15 μm kan støtte kunder som krever kontrollerte dimensjoner for nedstrøms TEC-montering og automatisert håndtering.
X-Meritan fokuserer på halvlederkjøling og termoelektrisk teknologi, med muligheter som dekker termoelektrisk materialutvikling, komponenttilpasning, design av varmeavledningsløsninger og støtte for prosessvalg.
Ulike TEC-design kan kreve forskjellige skivedimensjoner, tykkelser, overflatefinisher og metalliseringsstrukturer. X-Meritan kan behandle materialet i henhold til kundetegninger og tekniske spesifikasjoner.
Det leverte materialet er beregnet på kunder som er involvert i utvikling og produksjon av termoelektriske moduler. Presisjonssliping, skjæring og metallisering kan bidra til å redusere antall forberedelsestrinn som kreves før montering.
X-Meritans termoelektriske løsninger tjener applikasjoner inkludert fiberoptisk kommunikasjon, industrielt og medisinsk utstyr, bilelektronikk, forbrukerelektronikk og forskningsinstitusjoner. Selskapet tilbyr teknisk støtte for applikasjoner som krever kontrollert halvlederkjøling og presis temperaturstyring, inkludert tilpasset komponentutvikling. Du kan se vår bakgrunn påbedriftens profilsideeller utforske heleproduktspekter.
Diffusjonsbarriereskiver er ett element i et komplett termoelektrisk system. Avhengig av ditt prosjekt kan følgende produktlinjer også være relevante:
Grunnlaget Bi₂Te₃-Sb₂Te₃ ingotmateriale som brukes til å produsere diffusjonsbarriereskiver, tilgjengelig i standard- og spesialsammensetninger.
Solid-state Peltier kjølemoduler for presis temperaturkontroll i optoelektronisk, medisinsk og industrielt utstyr.
Integrerte TEC-enheter som kombinerer kjølemodulen, kjøleribben og termisk grensesnitt for raskere systemintegrasjon.
Kontrollere med lukket sløyfe tilpasset standard- og mikro TE-kjølere for stabil, høy nøyaktig temperaturregulering.
De brukes som metalliserte termoelektriske materialkomponenter i TEC-produksjon. Diffusjonsbarrieren hjelper til med å kontrollere interaksjon og elementær migrasjon mellom det Bi₂Te₃-Sb₂Te₃ termoelektriske substratet og loddesystemet under montering og termisk syklus.
Under lodding og gjentatt oppvarming og avkjøling kan loddebestanddeler samhandle med det termoelektriske materialet. En nikkelbasert barriere gir et mellomliggende grensesnitt som bidrar til å begrense uønsket diffusjon og grensesnittreaksjoner, og støtter mer stabil elektrisk og mekanisk ytelse.
Nikkel gir et relativt stabilt metallisk grensesnitt mellom det termoelektriske substratet og den loddbare overflaten. I en flerlags metalliseringsstruktur fungerer den som en mellombarriere samtidig som den lar det ytre laget optimaliseres for lodding.
Elektroløst tinn er omtrent 7 ± 2 μm og er primært beregnet for konvensjonelle loddeapplikasjoner. Elektroløst gull er mindre enn 0,2 μm Au og kan velges for applikasjoner som krever oksidasjonsbestandige overflater eller AuSn-lodding.
Riktig valg avhenger av kundens loddemateriale, sammenføyningstemperatur, monteringsprosess og brukskrav.
Den patenterte "H"-teknologien er beregnet for krevende termiske syklusforhold. Den inkorporerer et ca. 150 μm aluminiumslag i flerlags barrierestrukturen og kan evalueres for applikasjoner som romfart og tunge industrielle TEC-systemer.
Den faktiske konfigurasjonen bør bestemmes i henhold til driftstemperaturområdet, termisk syklusprofil og modulkonstruksjon.
Spesifisert minimumstykkelse er 0,3 mm. Den faktiske tykkelsen kan tilpasses i henhold til kundens tekniske tegning og applikasjonskrav.
Ja. X-Meritan kan tilby tilpassede dimensjoner og bearbeiding i henhold til kundetegninger. Den spesifiserte kuttepresisjonen er omtrent ±15 μm.
Ja. X-Meritan kan levere termoelektrisk materiale som har gjennomgått sliping, presisjonsskjæring, diffusjonsbarrierebehandling og nødvendig loddbar overflatebehandling. Dette kan hjelpe TEC-produsenter med å redusere ytterligere materialforberedelse før montering.
Send din tegning, skivetykkelse, pletteringspreferanse og estimert årlig volum. Våre ingeniører vil bekrefte barrierestrukturen, foreslå den mest passende metalliseringskonfigurasjonen og svare med fabrikkdirekte priser.
