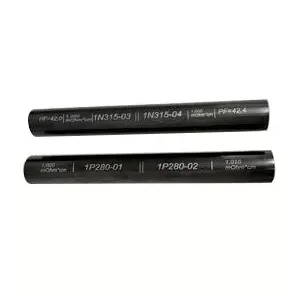

X-meritan produserer ekstruderte termoelektriske materialer basert på Bi2Te3-Sb2Te3 solide løsningsmaterialer for termoelektriske kjøleelementer, Peltier-moduler og temperaturkontrollkomponenter.
De er Bi2Te3-baserte halvledermaterialer behandlet gjennom ekstruderingsteknologi for å oppnå tette, finkornede og teksturerte strukturer.
Sammenlignet med tradisjonelle smeltebaserte tilberedningsmetoder, forbedrer ekstruderingsbehandling kornbindingen gjennom plastisk deformasjon, og forbedrer mekanisk prosessytelse samtidig som termoelektriske egenskaper opprettholdes.
De viktigste materialsystemene inkluderer:
● Bi2Te3-Sb2Te3 termoelektriske legeringer: Brukes til termoelektriske kjøleapplikasjoner nær romtemperatur.
● N-Type termoelektriske materialer: Kombinert med P-type materialer for å danne termoelektriske par.
● P-Type termoelektriske materialer: Gir komplementære elektriske egenskaper i TEC-strukturer.
Søknader inkluderer:
● Termoelektriske kjøleelementer: Halvlederkomponenter for Peltier-kjølesystemer.
● Peltier-moduler: Kjøleenheter basert på termoelektriske elementer.
● Micro TEC-komponenter: Tynne termoelektriske strukturer for kompakt utstyr.
● Flertrinns TEC-strukturer: Kjølingsstrukturer i lag som krever konsistent elementytelse.
● Temperaturkontrollenheter: Komponenter for termiske reguleringssystemer.
|
Parameter |
Spesifikasjon |
|
Materialsystem |
Bi2Te3-Sb2Te3 |
|
Materialtype |
N-Type / P-Type termoelektriske materialer |
|
Ekstrudert ingot lengde |
120 mm / 240 mm |
|
Ekstrudert ingot diameter |
25 mm / 30 mm / 35 mm |
|
Elektrisk ledningsevne |
870–1430 Ohm⁻¹cm⁻¹ |
|
Materialstruktur |
Tett teksturert struktur |
|
Behandlingsevne for tynne brikker |
Ned til 0,2 mm |
Mekaniske egenskaper påvirker skjære-, skjærings-, tynnings- og monteringsprosesser under TEC-produksjon. Ekstrusjonsbehandling forbedrer intergranulær binding gjennom plastisk deformasjon og reduserer strukturelle defekter under maskinering.
|
Mekanisk eiendom |
N-type materiale |
P-type materiale |
|
Kompressiv styrke (MPa) |
54.0 |
66.0 |
|
Skjærstyrke (MPa) |
16.0 |
21.0 |
|
Youngs modul (GPa) |
47.0 |
42.0 |
|
Poissons forhold |
0.30 |
0.30 |
Materialstyrken gjør at termoelektriske spon kan bearbeides til tykkelser ned til 0,2 mm.
Nøkkelegenskaper:
● Elektrisk ledningsevne: 870–1430 Ohm⁻¹cm⁻¹.
● Materialstruktur: Tett og jevn indre struktur.
● Teksturorientering: Kontrollert kornretning for elementkonsistens.
● Termoelektrisk ytelsesparameter: Når 2,9 × 10⁻³ under 25 °C vakuumforhold.
Tradisjonelle sonesmeltematerialer kan oppnå termoelektrisk ytelse, men kan ha begrensninger under skjæring og tynning på grunn av spaltningsegenskaper.
|
Sammenligningselement |
Ekstruderte Bi2Te3-Sb2Te3 materialer |
Tradisjonelle sonesmeltematerialer |
|
Intern struktur |
Tett teksturert struktur |
Retningsbestemt krystallstruktur |
|
Mekanisk behandling |
Høyere motstand under skjæring og tynning |
Mer følsom for spaltningsrelaterte defekter |
|
Tynn Chip Fabrication |
Støtter 0,2 mm tynne TEC-komponenter |
Vanskeligere for ultratynn behandling |
|
Materialkonsistens |
Kontrollert ensartet tekstur |
Avhengig av krystallvekstforhold |
|
Søknader |
Micro TEC, flertrinns TEC, presisjonskjøling |
Konvensjonelle TEC-applikasjoner |
Termoelektriske kjøleenheter krever balanserte elektriske, termiske og mekaniske egenskaper.
Viktige fordeler:
Tynnbrikkeevne: Mekanisk styrke støtter skjærings- og tynningsprosesser for termoelektriske spon ned til 0,2 mm.
Strukturell enhetlighet: Teksturerte strukturer forbedrer konsistensen mellom termoelektriske elementer som brukes i flerelement- og flertrinns TEC-konfigurasjoner.
Materialstruktur: Forbedret kornbinding bidrar til å opprettholde materialets integritet under gjentatte oppvarmings- og avkjølingssykluser.
Tett struktur: Materialstrukturer med høy tetthet er egnet for kompakte termoelektriske komponenter.
Optisk kommunikasjonskjøling: Brukes for tynne termoelektriske elementer i optiske transceiver- og lasertemperaturkontrollsystemer.
Søknader:
● Optisk sender/mottakerkjøling: Temperaturkontroll av optiske komponenter.
● Laser Diode Temperature Control: Termisk regulering for laserenheter.
● Fiberkommunikasjonsmoduler: Kompakte kjølestrukturer.
Flerlags kjølestrukturer: Brukes der flere termoelektriske lag krever jevn ytelse.
Søknader:
● Stablede termoelektriske strukturer: Flerlags TEC-konfigurasjoner.
● Høypresisjonstemperaturkontroll: Termiske reguleringssystemer.
● Kompakte kjølesystemer: kjøleapplikasjoner med begrenset plass.
Ekstruderte ingots med stor diameter: Brukes for større termoelektriske kjølekomponenter.
Søknader:
● Industrielt temperaturkontrollutstyr: Lokalisert termisk styring.
● Elektroniske kjølesystemer: Halvleder termisk kontroll.
● Halvlederutstyr: Presisjon elektronisk kjøling.
Presisjonskjølekomponenter: Brukes i medisinsk kjøle- og laboratorietemperaturkontrollutstyr.
Søknader:
● Medisinske kjølesystemer
● Laboratorietemperaturkontrollutstyr
● Forskningsinstrumenter
|
Materialtype |
Hovedegenskaper |
Søknader |
|
Bi2Te3-Sb2Te3 |
Termoelektrisk ytelse nær romtemperatur |
TEC-moduler, Peltier-kjølekomponenter |
|
N-Type Bi2Te3 |
Elektrisk ledningsevne og mekanisk styrke |
Termoelektriske elementpar |
|
P-Type Bi2Te3-Sb2Te3 |
Mekanisk styrke og termoelektriske egenskaper |
TEC kjølestrukturer |
X-meritan integrerer termoelektrisk materialforberedelse, ekstruderingsbehandling, elementbehandling og monteringsintegrasjon.
Produksjonsprosesser:
● Materialforberedelse: Forberedelse av termoelektriske materialsammensetninger.
● Ekstrusjonsbehandling: Danning av tette teksturerte strukturer.
● Elementbehandling: Skjæring og forming av termoelektriske komponenter.
● Elektrisk tilkobling: Sveising og koblingsbehandling.
● Monteringsintegrasjon: Integrasjon av termoelektriske strukturer.
● Ytelsesverifisering: Inspeksjon av behandlede komponenter.
Produksjonsutstyr:
● tinndyppeovn
● Vibrasjonssvingeformmaskin
● Sveisemaskin
● Ovn
● Dispensermaskin
● Automatisk forseglingsmaskin
● Skjæremaskin
● Størkningsmaskin
● Reflow-loddeutstyr
● Helautomatisk utskriftsmaskin
X-meritan ekstruderte termoelektriske materialer er basert på Bi2Te3-Sb2Te3-materialer med kontrollerte elektriske egenskaper, tette teksturerte strukturer og mekaniske egenskaper for TEC-produksjon.
Spesifikasjonene inkluderer elektrisk ledningsevne på 870–1430 Ohm⁻¹cm⁻¹, trykkstyrke opp til 66 MPa, ekstruderte ingot-dimensjoner på 120 mm / 240 mm lengde og 25 mm / 30 mm / 35 mm diameter, og tynnspon-behandlingsevne ned til 0,2 mm.
Materialene brukes til TEC-produksjon, Peltier-moduler, optisk kommunikasjonskjøling, medisinsk temperaturkontroll og termisk styring av halvledere.
