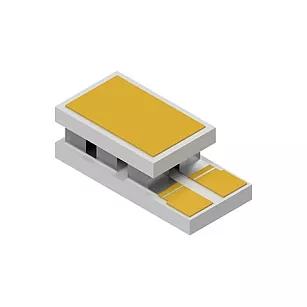

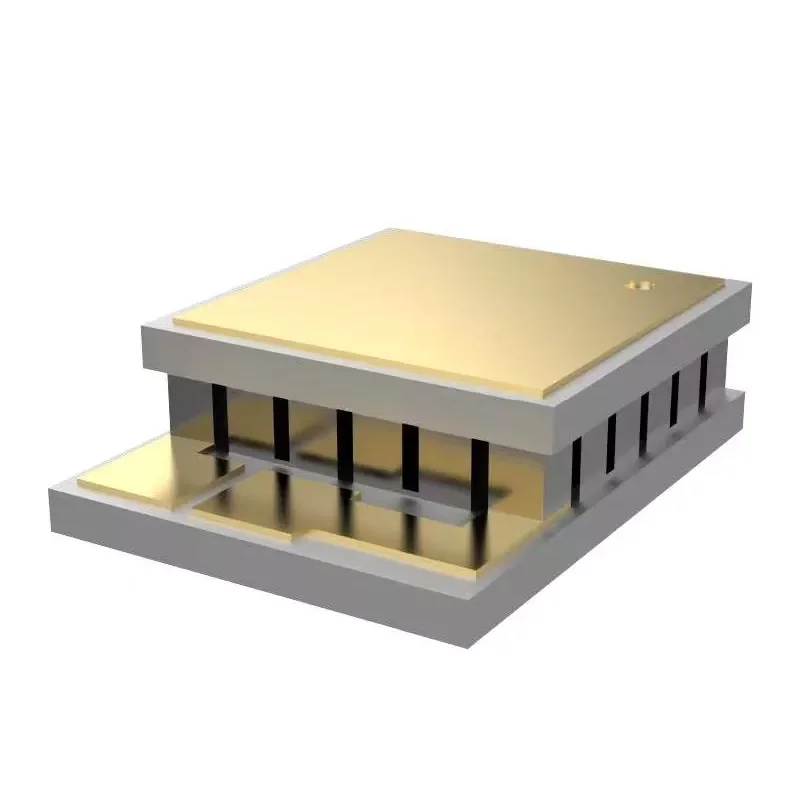

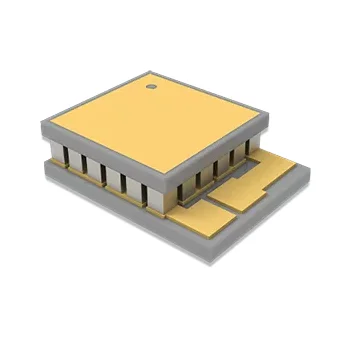

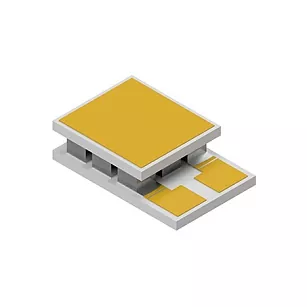

Mikro termoelektriske kjølere for optoelektroniske

X-Meritan omfatter evner innen termoelektrisk materialutvikling, termoelektrisk kjøler (TEC)-komponentproduksjon og termisk løsningsdesign. Disse termoelektriske mikrokjølerne for optoelektroniske enheter bruker Peltier-effekten for aktiv kjøling eller oppvarming, og eliminerer behovet for kompressorer, kjølemedier eller bevegelige mekaniske deler. De er egnet for temperaturfølsomme komponenter som laserdioder, optiske kommunikasjonsenheter, fotodetektorer, lidar-moduler og andre kompakte optoelektroniske komponenter.

Funksjoner:

●  Miniatyrisert design, egnet for plassbegrenset optoelektronisk og presisjon elektronisk emballasje.

●  Støtter presis temperaturkontroll, og bidrar til å redusere effekten av temperaturdrift på enhetens ytelse.

●  Kjølestruktur i fast tilstand, ingen bevegelige deler, noe som sikrer stabil og pålitelig langsiktig drift.

●  Høytemperaturegenskaper: Egnet for applikasjoner som krever stabil temperaturkontroll under høye omgivelsestemperaturer.

●  Ingen vibrasjoner eller mekanisk støy: Solid-state-strukturen er egnet for optiske presisjonssystemer og sensitivt måleutstyr.

●  RoHS-kompatibel, forenkler bruk i globale markedsprosjekter.

Søknadsscenarier:

●  Temperaturkontroll for optiske kommunikasjonsenheter, spesielt perifer temperaturkontroll for laserdioder, DFB-er, EML-er og TOSA/ROSA.

●  Temperaturstabilisering av LiDAR-sendere og -mottakere.

●  Lyskilder og sensorenheter i medisinsk testutstyr.

●  Presisjons optiske testbenker og laboratoriekalibreringsplattformer.

●  Emballasjeapplikasjoner som krever liten størrelse, lav vibrasjon og rask respons.

Spesifikasjoner og tilpasning

Utvalgskriterier

Når du velger mikro termoelektriske kjølere for optoelektroniske, bør du vurdere følgende parametere:

Dimensjoner: Tilpasset basert på enhetens base og monteringskammer

Tykkelse: Må balansere termisk motstand, klemkraft og monteringsplass

Maksimal driftsstrøm: Må samsvare med frekvensomformerens strømforsyning og temperaturkontrollstrategi

Maksimal temperaturforskjell (Delta Tmax): Avhenger av varmeavlederforholdene i den varme enden

Varmepumpekapasitet (Qmax): Avgjør hvor mye varme som kan fjernes

Motstand og spenning: Påvirker drivtap og kontrollnøyaktighet

Ved tilpasning vil vi bekrefte:

Varmekildedimensjoner: Laserbrikke, TO-pakke, mikrosensor eller integrert optoelektronisk modul.

Grensesnittmaterialer: Nikkelbelegg, loddekompatibilitet eller spesielle krav til metallisering.

Driftstemperaturområde: Roomtemperaturstabilisering, lavtemperaturdrift eller høytemperaturkompensasjon.

Strukturelle krav: Ultratynn konstruksjon, høyere varmepumpetetthet eller andre plassbegrensninger.

Tekniske spesifikasjoner

Hvorfor velge X-Meritan?

Miniatyr TEC-design: Mikro-TEC-er så små som 1,5 × 1,1 mm, med en minimumstykkelse på 0,65 mm.

Høy varmepumpetetthet: Opptil ca. 43 W/cm², egnet for kompakte applikasjoner med høy varmestrøm.

Termoelektrisk materialekspertise: Intern termoelektrisk materialutvikling støtter optimalisert TEC-ytelse og applikasjonsspesifikke design.

Tilpassede TEC-løsninger: Tilpassede dimensjoner, elektriske egenskaper, materialkonfigurasjon, metallisering og tilkoblingsstrukturer basert på applikasjonskrav.

Fra prototype til produksjon: Støtte fra termisk design og prototypeutvikling til testing og volumproduksjon.

Ofte stilte spørsmål

Hvorfor er dette produktet bedre egnet for optoelektroniske enheter enn standard kjøleribber?

Standard kjøleribber gir kun passiv kjøling, så enhetens temperatur svinger med endringer i omgivelsestemperaturen. Mikro termoelektriske kjølere, på den annen side, kontrollerer aktivt temperaturen, og bringer driftstemperaturen tilbake innenfor målområdet, noe som gjør dem ideelle for optoelektroniske systemer som er følsomme for temperaturdrift.

Hva bør prioriteres i laserdiodeprosjekter?

Fokuset bør ikke bare være på selve kjøleplaten, men på hele den termiske banen: varmekildekontakt, grensesnittmaterialer, kjøleribbedesign og om drivstrømmen er riktig tilpasset.

Kan X-Meritan tilpasse størrelsen på en termoelektrisk kjøler (TEC)?

Ja. X-Meritan kan evaluere tilpassede størrelser og konfigurasjoner basert på tekniske tegninger, prøver eller applikasjonsspesifikasjoner. Tilpasning inkluderer dimensjoner, elektriske egenskaper, P/N-materialkonfigurasjon, tilkoblingsstruktur og grensesnittkrav.
