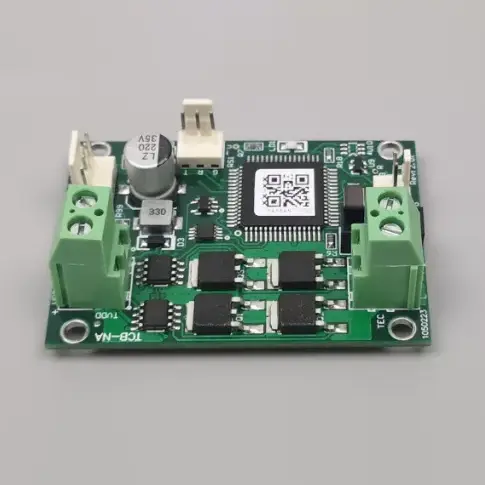

TCB-NA temperaturkontroller for standardkjølere

X-Meritan TCB-NA temperaturkontroller for standardkjølere er en temperaturkontrollmodul for standard termoelektriske kjølere (TEC), som støtter både kjøling og oppvarming. Den gir ±0,1°C temperaturkontrollnøyaktighet, 0–10A TEC-strøm og et kontrollområde på -20°C til +100°C.

Med et standard ASCII-seriegrensesnitt, 10K NTC temperaturføling og en kompakt 60 × 42 × 26,5 mm struktur, er TCB-NA designet for enkel integrering i industrielle og kommersielle termiske styringssystemer.

Tekniske spesifikasjoner

NTC B-verdien kan tilpasses. En annen B-verdi påvirker absolutt temperaturmåling, men endrer ikke den grunnleggende kontrollnøyaktigheten.

Kontrollfunksjoner

Oppvarming og kjøling

Regulatoren måler temperaturen gjennom NTC-sensoren og justerer TEC-retningen i henhold til settpunktet. Dette gjør at den samme modulen kan gi både oppvarming og kjøling uten separat kontrollmaskinvare.

PÅ/AV-regulering

PÅ/AV-kontrollmetoden er designet for stabil temperaturvedlikehold i standard TEC-applikasjoner, inkludert laserdiode og laboratorieutstyr.

Seriell grensesnitt

Temperaturinnstillinger og sanntidsovervåking kan administreres gjennom en seriell ASCII-protokoll. Vanlige serielle verktøy som Windows HyperTerminal kan brukes under oppsett og testing.

Dedikerte alarm- og "klar"-signaler gir tilbakemelding om driftsstatus, mens TEC-avstengningsinngangen lar vertssystemet deaktivere TEC-drift når det er nødvendig.

Power Matching

TEC spenning

Spenningstilpasning er kritisk fordi TCB-NA temperaturkontroller for standardkjølere ikke gir intern utgangsspenningsbegrensning. Forsyningsspenningen må ikke overstige merkespenningen til tilkoblet TEC.

For eksempel, når du bruker en 12V TEC, bør systemets strømforsyning velges tilsvarende.

Power Ripple

Kontrollerens svitsjeoperasjon kan øke rippelen på den tilkoblede svitsjestrømforsyningen. Hvis systemet inneholder andre kort som er følsomme for elektrisk støy eller EMI, kan en separat strømforsyning for kontrolleren være å foretrekke.

Temperaturytelse

Sensor rekkevidde

Den tilkoblede 10K NTC støtter et spesifisert måleområde på -30°C til +147°C, mens aktiv temperaturkontroll er spesifisert fra -20°C til +100°C.

Nøyaktighet

Den angitte temperaturkontrollnøyaktigheten og innstilt temperaturnøyaktighet er begge ±0,1°C. Faktisk systemytelse kan også påvirkes av NTC-toleranse, sensorplassering, termisk kontakt, TEC-egenskaper, varmespredning og omgivelsesforhold.

For applikasjoner som krever streng temperaturstabilitet, bør testing utføres med den endelige TEC, sensor, last og mekanisk struktur.

Bruksområder

Laserdioder

Kontrolleren kan opprettholde et stabilt termisk miljø for laserdiodesystemer der temperaturen direkte påvirker driftsytelsen.

Laboratorieutstyr

Den er egnet for laboratorieinstrumenter som krever standard termoelektrisk oppvarming og kjøling med stabil temperaturregulering.

Industrielle systemer

Industrielt utstyr kan bruke modulen for generell TEC-kontroll der kompakt installasjon, seriell kommunikasjon og kostnadseffektivitet er viktig.

Smarte apparater

Den kostnadsorienterte arkitekturen gjør kontrolleren egnet for produksjon av smarte apparater og andre volumapplikasjoner som krever standard temperaturkontroll.

TCB-NA eller TCB-NE?

TCB-NA egner seg når prosjektet prioriterer standard temperaturkontroll og kostnadseffektivitet. For applikasjoner som krever mer avansert energistyring eller høyere temperaturkontrollfunksjoner, kan TCB-NE-serien være mer passende.

Valget bør være basert på TEC-spenning, strøm, måltemperatur, kontrollkrav, effektivitet og systemarkitektur.

Anskaffelseskrav

Før du bestiller, bør kjøpere bekrefte TEC-merket spenning, maksimal strøm, strømforsyningsspenning, måltemperatur, nødvendig nøyaktighet, NTC-spesifikasjon, kommunikasjonskrav og driftsmiljø.

X-Meritan driver sin egen fabrikk i Kina, som dekker PCB-montering og endelig kalibrering. Dets ingeniørteam kan gi teknisk støtte for TEC-spenningstilpasning, effektrippelstyring og konfigurasjonskrav. Standard komponentbeholdning og oversjøisk logistikk støtter OEM og voluminnkjøp.

Installasjonsmerknader

Strømforsyningen må være kompatibel med TEC-klassifiseringen. Overskridelse av TEC-spenningen kan forårsake komponentoverbelastning fordi TCB-NA-temperaturkontrolleren for standardkjølere ikke har noen intern utgangsspenningsbegrensning.

0–10A strømspesifikasjonen bør evalueres sammen med TEC, ledninger, kontakter og strømforsyning. Riktig varmeavledning er også nødvendig for det komplette termoelektriske systemet.

Når du kobler annen sensitiv elektronikk til den samme strømforsyningen, kontroller rippel- og EMI-ytelsen før den endelige systemintegrasjonen.

Ofte stilte spørsmål

Hvilken TEC-spenning kan TCB-NA støtte?

Kontrolleren støtter TEC-spenninger fra 5V til 27V. TEC-spenningen må være lik eller høyere enn kortets forsyningsspenning. Fordi TCB-NA ikke har noen intern utgangsspenningsbegrensning, må strømforsyningen ikke overskride TECs merkespenning.

Hva er maksimal TEC-strøm?

TCB-NA-temperaturkontrolleren for standardkjølere støtter et TEC-strømområde på 0–10A. Den faktiske driftsstrømmen bør velges i henhold til TEC-klassifisering, termisk belastning, ledninger, kontakter og strømforsyningskapasitet.

Kan kontrolleren gi både varme og kjøling?

Ja. Den toveis kontrollarkitekturen gjør at TEC kan operere i både varme- og kjølemodus, noe som gjør det mulig å opprettholde en måltemperatur under skiftende omgivelsesforhold.

Hvilken temperatursensor bruker kontrolleren?

Standardkonfigurasjonen bruker en 10K NTC med en standard B-verdi på 3950. B-verdien kan tilpasses i henhold til applikasjonskrav. Det spesifiserte måleområdet er -30°C til +147°C, med et kontrollområde på -20°C til +100°C.

Hvordan kan TCB-NA kontrolleres eller overvåkes?

Kontrolleren bruker et standard ASCII-seriegrensesnitt for temperaturinnstilling og sanntidsovervåking. Den gir også alarm- og "klar"-statussignaler og en TEC-avstengningsinngang for integrasjon med vertskontrollsystemet.
