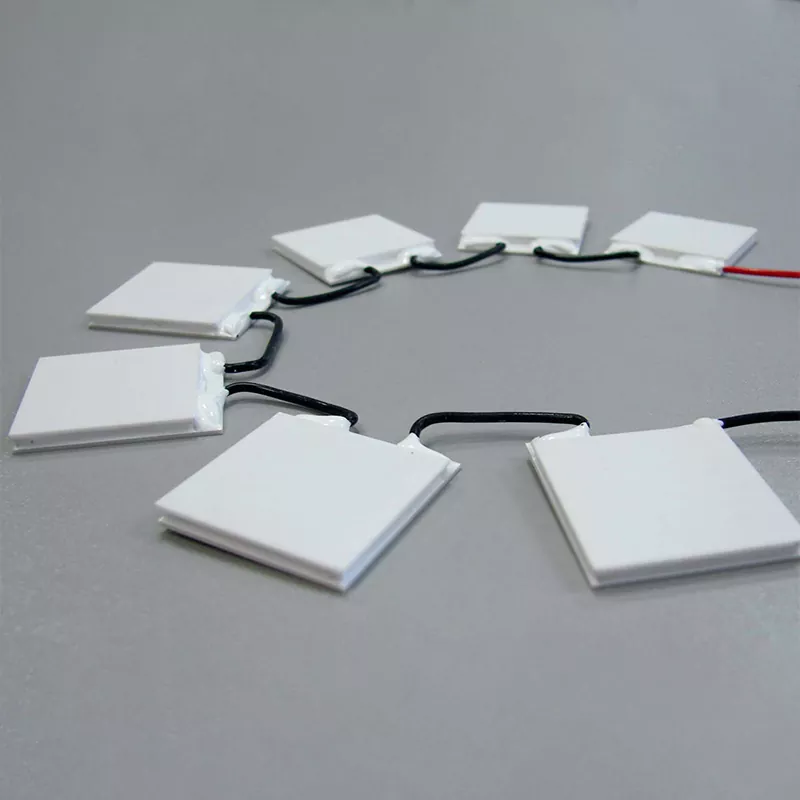

TE-kjølere med høy kjølekapasitet for industri

X-Meritan leverer termoelektriske kjølere (TEC) designet for kontinuerlig varmepumping i industrielt utstyr. Disse modulene fungerer på Peltier-effekten og inneholder ingen kompressorer, kjølemidler eller bevegelige deler. De brukes der vedlikeholdstilgang er begrenset, vibrasjon ikke er akseptabelt, eller nøyaktig temperaturkontroll er nødvendig.

Serien med høy kapasitet retter seg mot systemer med betydelig varmebelastning. Typiske eksempler inkluderer laserdiodearrayer, halvlederprosessutstyr og analytiske instrumenter som genererer konstant termisk utgang.

Vi produserer TE-kjølere med høy kjølekapasitet for industrielle applikasjoner i vårt eget anlegg. Dette inkluderer forberedelse av termoelektrisk materiale, ingotbehandling, pelletskjæring, modulmontering og slutttesting. Kontroll over disse trinnene lar oss justere materialsammensetning, pelletgeometri og loddeloddevalg for å matche spesifikke driftsforhold.

Tekniske spesifikasjoner

Standardmoduler dekker en rekke kjølekapasiteter. Tabellen nedenfor viser vanlige parametere. Egendefinerte konfigurasjoner er tilgjengelige for forskjellige spenninger, dimensjoner og temperaturkrav på varme side.

Spesifikasjoner verifiseres på batchbasis ved hjelp av en termisk teststasjon. En testrapport kan leveres med hver forsendelse på forespørsel.

Viktig merknad om Qmax: Qmax måles med null temperaturforskjell mellom den varme og kalde siden. I reell drift er den kalde siden alltid kaldere enn den varme siden, så den faktiske varmepumpekapasiteten er lavere. For eksempel kan en modul vurdert til 200 W Qmax bare fjerne 80 W når ΔT er 30 K. Valget må være basert på det faktiske driftspunktet, ikke Qmax-tallet alene.

Struktur og driftsprinsipp

A High Cooling Capacity TE Coolers for Industrial Applications er en solid-state varmepumpe. Likestrøm flytter varme fra den kalde siden til den varme siden. Den varme siden må kobles til en kjøleribbe eller kald plate for å avvise den pumpede varmen pluss den elektriske inngangseffekten. Hvis den varme siden ikke kjøles effektivt, strømmer varmen tilbake til den kalde siden og netto kjølekapasitet synker.

1. Keramiske underlag

De ytre platene er laget av alumina eller aluminiumnitrid. De gir elektrisk isolasjon mens de leder varme. Overflatens planhet kontrolleres for å sikre god termisk kontakt med varmekilden og kjøleribben. Et termisk grensesnittmateriale (TIM) anbefales mellom den keramiske overflaten og monteringsoverflaten.

2. Halvlederpellets og elektroder

N-type og P-type vismuttelluridpellets er koblet i serie med kobberelektrodespor. Antallet og størrelsen på pellets bestemmer modulens spenning, strøm og kjølekapasitet. Vi bruker flerlagsplettering på kobbersporene for å forhindre oksidasjon under langvarig drift.

3. Varmeavvisning på varme side

Temperaturen på den varme siden er den viktigste enkeltfaktoren som påvirker TEC-ytelsen. Hver 10 °C økning i varmesidens temperatur reduserer typisk kjølekapasiteten med 5–10 % og senker den maksimalt oppnåelige ΔT. For moduler med høy kapasitet anbefales tvungen luftkjøling, væskekjøling eller varmerør. Passive kjøleribber er sjelden tilstrekkelig over 100 W total varmeavvisning.

4. Omkretsforsegling

En fuktbestandig epoksyforsegling omgir den interne halvlederarrayen. Denne forseglingen gir ikke hermetisk forsegling, men den beskytter pellets og elektrodene mot kondens og luftbårne forurensninger i normale industrielle miljøer. For høy luftfuktighet, nedvasking eller utendørsforhold kreves ytterligere innkapsling.

Produksjon og kvalitetskontroll

X-Meritan produserer TEC-moduler internt. Produksjonssekvensen er:

Preparering av termoelektrisk materiale

Ekstrudering og kutting av halvlederpellets

Automatisert pelletsplassering og lodding

Keramisk substratmetallisering

Sluttmontering og elektrisk testing

Hver produksjonsbatch testes for intern motstand, kjølekapasitet og visuelle defekter. Testregistreringer opprettholdes for sporbarhet. 建议插入工厂实拍照片或产线流程图片

Testmetoder

Faktiske teststandarder og akseptkriterier avtales med kunden før volumproduksjon. Kontakt oss for å diskutere dine spesifikke krav.

Sertifiseringer og samsvar

Følgende sertifiseringer og samsvarserklæringer blir for tiden oppdatert.

● ISO 9001:2015 – Kvalitetsstyringssystem

● ISO 14001 – Miljøstyringssystem

● RoHS-samsvar

● REACH-samsvar

● CE-merking (hvis aktuelt)

● UL-sertifisering (hvis aktuelt)

Vi vil gi kopier av gyldige sertifikater på forespørsel. Vennligst kontakt oss for å bekrefte gjeldende status.

Tilpasningsalternativer

Standardmoduler dekker mange industrielle kjøleoppgaver. For høyvolums- eller spesialiserte prosjekter tilbyr vi tilpasset prosjektering innen følgende områder:

● Egendefinert fotavtrykk og høyde

● Høytemperatur loddemetall og underlag for Th > 150°C

● Flertrinns TEC-moduler for dypere temperaturforskjeller

● Forhåndsmonterte kjøleribber eller kalde plater

● Integrerte temperatursensorer (NTC eller RTD)

● Spesielle ledningskonfigurasjoner eller kontakter

Et typisk tilpasset prosjekt følger denne prosessen:

1. Kunden gir termisk belastning, temperatur på kalde side, omgivelsesforhold og plassbegrensninger.

2. Ingeniørene våre simulerer den nødvendige modulen og gir en anbefalt konfigurasjon.

3. Vi produserer prøver for kundevalidering.

4. Etter godkjenning fortsetter vi til masseproduksjon.

Hvorfor ingeniører velger X-Meritan TEC-moduler

I stedet for å liste opp generiske fordeler, her er de spesifikke egenskapene som skiller modulene våre:

Intern termoelektrisk materialebehandling

Vi kontrollerer prosessen fra rå blokk til ferdig enhet. Dette inkluderer materialsammensetning, pelletstørrelse og dopingnivåer. De fleste TEC-leverandører kjøper ferdiglagde pellets eller wafere og setter kun sammen moduler. Fordi vi håndterer selve materialet, kan vi justere ZT-verdien og optimere for spesifikke temperaturområder.

Ytelsestesting på batchnivå

Hver produksjonsbatch testes for Qmax, ΔTmax og intern motstand. Testrapporter er tilgjengelige for kunder. Dette lar deg verifisere at modulene oppfyller spesifikasjonene dine før du integrerer dem i systemet ditt.

Spesialdesign uten minimumsgebyr for bestilling

Mange leverandører krever store minimumsbestillinger for tilpassede dimensjoner eller parametere. Vi opprettholder fleksibel produksjonsplanlegging, så tilpassede prosjekter med moderate volumer er gjennomførbare. Kontakt oss med ditt krav selv om forventet årlig mengde er bare noen få hundre stykker.

Direkte kommunikasjon med produksjonsteamet

Når du kontakter X-Meritan snakker du med ingeniører som har tilgang til produksjonsdata og testresultater. Dette reduserer frem og tilbake typisk for handelsselskaper og forkorter prøveevalueringssyklusen.

Typiske applikasjoner

TEC-moduler med høy kjølekapasitet brukes i miljøer der aktiv væskekjøling ikke er praktisk eller der det kreves nøyaktig temperaturkontroll.

Industriell elektronikk og telekommunikasjon

Kjøling for laserdioder og fotodetektorer i fiberoptiske systemer

Termisk styring for utendørs telekomskap

Temperaturstabilisering for effektforsterkere og RF-moduler

Halvleder og laserutstyr

Kjøling av wafer-chucker og prosesskamre

Termisk kontroll for lasermerking og skjærehoder

Temperaturstabilisering for optiske benker

Medisinske og analytiske instrumenter

PCR termiske syklere og prøveblokkkjøling

Temperaturkontroll for reagensoppbevaringsrom

Avkjøling av CCD og CMOS bildesensorer

Transport og spesialutstyr

Kjøling for LiDAR-sensorer i autonome kjøretøy

Seteventilasjonssystemer

Bærbare kjølebeholdere

TEC Selection Guide

For å spesifisere en TEC med høy kapasitet, klargjør følgende informasjon før du kontakter oss:

Nødvendig kjølebelastning (i watt) på den kalde siden. Dette er varmen som genereres av komponenten du trenger for å avkjøle.

Mål temperatur og toleranse på den kalde siden. For eksempel 25°C ± 0,5°C.

Maksimal temperatur på varmesiden du kan akseptere, basert på kjøleribben og omgivelsesforholdene.

Omgivelsestemperaturområdet systemet vil fungere innenfor.

Tilgjengelig kjøleribbetype og termisk motstand. Forsert luft, væskekjøling eller varmerør.

DC-spenning tilgjengelig og maksimalt strømtrekk tillatt.

Plassbegrensninger for installasjon: lengde, bredde, høyde og monteringshullmønster.

Krav til termisk sykling: hvor mange sykluser per dag, temperatursvingninger og forventet levetid.

Miljøforhold: fuktighet, støv, kjemisk eksponering eller utendørs bruk.

Når du har oppgitt disse detaljene, kan vi anbefale en spesifikk modul eller designe en tilpasset løsning. Vi vil også gi ytelseskurver som viser kjølekapasitet kontra temperaturforskjell for anbefalt driftsstrøm.

Ofte stilte spørsmål

Spørsmål: Hvordan velger jeg riktig TEC for applikasjonen min?

A: Du må vite varmebelastningen som skal fjernes (i watt), den maksimalt tillatte temperaturen for det avkjølte objektet, omgivelsestemperaturen og den tilgjengelige kjøleribbens ytelse på den varme siden. Oppgi disse verdiene til våre ingeniører, og vi vil anbefale en modul og driftsstrøm.

Spørsmål: Hva er forskjellen mellom Qmax og faktisk kjølekapasitet?

A: Qmax er maksimal varmepumpekapasitet når temperaturforskjellen mellom varme og kalde sider er null. I reell drift er det alltid en temperaturforskjell. Den faktiske kjølekapasiteten avtar når ΔT øker. Våre datablad inkluderer ytelseskurver for ulike driftsstrømmer.

Spørsmål: Kan en TEC mislykkes hvis den varme siden blir for varm?

A: Ja. Maksimal varmsidetemperatur er spesifisert for hver modul. Overskridelse av denne temperaturen kan forringe loddeforbindelsene og redusere modulens levetid. Utform alltid kjøleribben på den varme siden slik at Th holder seg innenfor den nominelle grensen under de verste omgivelsesforholdene.

Spørsmål: Hvor lenge varer TEC-moduler?

A: TEC-moduler har ingen bevegelige deler, så mekanisk slitasje er ikke en faktor. Imidlertid forårsaker termisk sykling stress ved loddeforbindelser og kan til slutt føre til økt indre motstand. Utvalgte design med høy kapasitet har blitt evaluert gjennom termiske syklustester. Faktisk sykluslevetid avhenger av temperaturområde, strøm, rampehastighet, monteringsbelastning og driftsfuktighet. Testdata kan gis for kvalifiserte prosjekter.

Spørsmål: Leverer du testdata eller pålitelighetsrapporter?

A: Ja. For hver produksjonsbatch kan vi gi et sammendrag av testede parametere. For større bestillinger kan vi utføre ytterligere pålitelighetstesting som termisk sykling, høytemperaturlagring og fuktighetseksponering i henhold til avtalte protokoller.

Spørsmål: Er epoxyforseglingen vanntett?

A: Nei. Standard epoksyforseglingen er fuktbestandig, men ikke hermetisk. For applikasjoner med høy luftfuktighet, kondens eller direkte vannkontakt, kreves det ekstra innkapsling eller et tilpasset hus.

Kontakt og teknisk støtte

For å be om en anbefaling eller prøve, vennligst oppgi følgende informasjon:

● Varmebelastning som skal fjernes (W)

● Nødvendig temperatur på kald side eller temperaturforskjell

● Omgivelsestemperaturområde

● Tilgjengelig plass for TEC og kjøleribbe

● Strømforsyningsspenning tilgjengelig

● Forventet årlig mengde

Vårt ingeniørteam svarer innen én virkedag. Vi gir prøver for evaluering før volumbestillinger.
