Lavtemperatur NTC

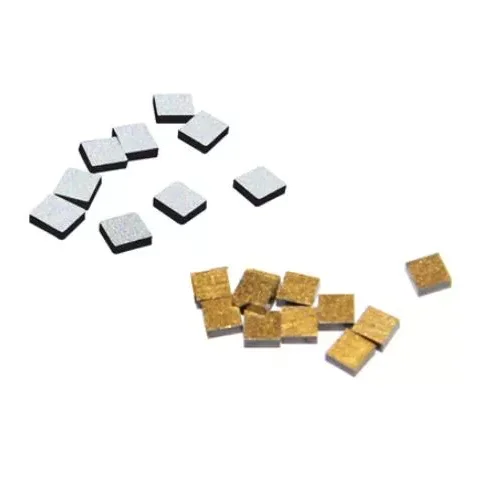

Lavtemperatur NTC-termistorer fra X-Meritan er designet for temperaturføling i lavtemperatur- og kryogene miljøer der det kreves en definert motstand-temperaturrespons. Føleelementet er laget av en sintret kompositt av metalloksider, som gir den negative temperaturkoeffisienten som er nødvendig for å oppdage temperaturendringer gjennom motstandsvariasjoner.

Termistoren kan konfigureres for applikasjoner inkludert kryogen væskenivådeteksjon, overvåking av motorviklingstemperatur, nytt energiutstyr, industriell automasjon og spesialiserte laboratorie- eller medisinske systemer. Motstandsegenskaper, sensordimensjoner, innkapsling, ledningsledninger og andre spesifikasjoner kan tilpasses kravene til utstyret.

Negativ temperaturkoeffisientprinsipp

NTC står for Negative Temperature Coefficient. Dens grunnleggende egenskap er at elektrisk motstand endres omvendt med temperaturen.

Lavere temperatur → Høyere motstand

Høyere temperatur → Lavere motstand

Når omgivelsestemperaturen endres, endres motstanden til det sintrede metalloksydfølende materialet tilsvarende. Målekretsen bestemmer temperaturen ved å måle denne motstanden og sammenligne den med termistorens spesifiserte motstand-temperatur (R/T) karakteristikk.

Elektriske egenskaper

Den elektriske oppførselen til termistoren er definert av dens motstand-temperatur-forhold og toleransene knyttet til de spesifiserte parameterne.

Faktiske verdier bør hentes fra gjeldende produktspesifikasjoner eller testdata for den valgte konfigurasjonen. For lavtemperaturapplikasjoner bør de elektriske egenskapene evalueres over det faktiske sensorområdet i stedet for fra 25°C motstandsverdien alene.

Kryogen væskenivådeteksjon

Termistoren kan konfigureres for væskenivådeteksjon i kryogene medier som flytende nitrogen og flytende oksygen.

Deteksjonsprinsippet er basert på endringer i den termiske tilstanden rundt følerelementet. Når elementet skifter mellom væskedekkede og dampeksponerte forhold, endres motstanden tilsvarende. En måle- eller kontrollkrets kan bruke denne motstandsvariasjonen til å identifisere den tilsvarende væskenivåtilstanden.

For denne applikasjonen må følerposisjonen, måltemperaturområdet, R/T-karakteristikk, innkapsling og installasjonsmetode vurderes sammen. Konfigurasjonen bør også vurderes mot det faktiske mediet og utstyrsstrukturen, spesielt for applikasjoner som involverer kryogene væsker.

Temperaturovervåking av motorvikling

Termistoren kan være innebygd i motorviklinger for å overvåke temperaturendringer under drift.

Installert nær viklingen gir NTC et temperaturavhengig elektrisk signal som kan kobles til en beskyttelses- eller kontrollkrets. Endringer i viklingstemperatur gir tilsvarende motstandsendringer, slik at systemet kan identifisere unormale termiske forhold og starte den nødvendige overvåkings- eller beskyttelsesresponsen.

Motorapplikasjoner krever nøye vurdering av sensordimensjoner, isolasjonskrav, ledningstrådkonstruksjon, motstandsegenskaper og installasjonsposisjon. Sensoren må passe innenfor det tilgjengelige viklingsrommet mens den nødvendige elektriske isolasjonen og tilkoblingsarrangementet opprettholdes.

Andre bruksområder

Termistoren kan også integreres i utstyr der lavtemperaturtilbakemelding er nødvendig for prosesskontroll, beskyttelse eller termisk styring.

Gjeldende områder inkluderer nytt energiutstyr, industrielle automasjonssystemer, laboratorieutstyr, medisinske kjølesystemer og spesialiserte kjølemoduler. Den riktige konfigurasjonen avhenger av driftstemperatur, elektrisk grensesnitt, installasjonsforhold og nødvendige sensoregenskaper.

Produksjon og kvalitetssikring

X-Meritan har mer enn 10 års erfaring innen termisk halvlederstyring, med evner som dekker materialutvikling, komponentproduksjon, montering, testing og design av varmestyringsløsninger.

Produksjons- og testanleggene støtter prosesser inkludert lodding, reflow, dispensering, skjæring, forsegling, herding og utskrift. Termistorkvalitetsevaluering kan inkludere materialinspeksjon, elementproduksjon, sintring, innkapsling, elektrisk testing, R/T-testing, dimensjonal inspeksjon og sluttverifisering i henhold til gjeldende produktkrav.

En typisk produksjons- og inspeksjonssekvens er:

Materialforberedelse → Elementproduksjon → Sintring → Innkapsling → Elektrisk testing → R/T-testing → Sluttkontroll

Selskapets kvalitetsstyringssystem er sertifisert i henhold til ISO 9001:2015. RoHS- og REACH-samsvar kan leveres for aktuelle produkter og konfigurasjoner.

Kundetegninger og prøver kan også brukes som utviklingsreferanser når en standardkonfigurasjon ikke oppfyller kravene til målutstyret. Prøveverifisering kan fullføres før volumproduksjon for å bekrefte de nødvendige elektriske og mekaniske spesifikasjonene.

FAQ

Hva betyr NTC?

NTC står for Negative Temperature Coefficient. En NTC-termistor har en motstand som avtar når temperaturen øker og øker når temperaturen synker. Dette forutsigbare forholdet gjør at komponenten kan brukes til temperaturmåling, overvåking og beskyttelse.

Hva indikerer R25- og B-verdier i en NTC?

R25 er den nominelle motstanden målt ved 25°C, mens B-verdien beskriver motstand-temperaturforholdet over et spesifisert temperaturområde. Begge brukes sammen med gjeldende R/T-karakteristikk ved evaluering av en termistor.

Kan en NTC brukes til påvisning av nivået flytende nitrogen eller flytende oksygen?

En NTC kan konfigureres for deteksjon av kryogen væskenivå når dens motstand-temperaturegenskaper, emballasje, installasjonsposisjon og elektrisk grensesnitt er egnet for applikasjonen. Den endelige konfigurasjonen bør verifiseres mot nødvendig driftstemperatur, medium og utstyrsforhold.

Kan en lavtemperatur NTC bygges inn i motorviklinger?

Ja. En termistor kan utformes for innebygd motorviklingstemperaturovervåking når dens dimensjoner, isolasjon, ledningskonfigurasjon, temperaturområde og elektriske egenskaper er kompatible med motorstrukturen.
