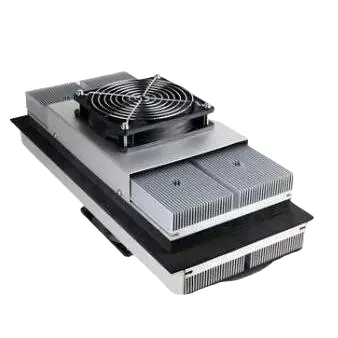

X-Meritan produserer spesialiserte direkte-til-luft termoelektriske kjølere for å løse termiske flaskehalser i kompakte industrielle kabinetter og sensitivt utstyr. Denne løsningen integrerer høyytelses Peltier-moduler, tilpassede kalde plater, kjøleribber og vifter i en enkelt solid-state underenhet, og gir direkte punktkjøling uten organisk lim eller væskesløyfer. Den beskytter laserdioder, medisinske diagnoseverktøy og telekommunikasjonselektronikk mot mekanisk vibrasjon, overoppheting og ytelsesforringelse.
Direkte-til-luft termoelektriske kjølerenheter bruker Peltier-effekten for å drive varmen bort fra en målmonteringsoverflate og spre den ut i omgivelsene.
Termisk vei:
Målvarmekilde → Kaldsideplate/kjøleribbe → TEC-modul → Varmsideradiator → Eksosvifte → Omgivelsesluft
Når likestrøm tilføres, beveger varmen absorbert ved den kalde platen seg over halvlederelementene til radiatoren på varme side. Varmsideviften fjerner spillvarme kontinuerlig til omgivelsesluften, mens en valgfri kaldsidevifte sirkulerer kjølt luft inne i kabinettet. Generell ytelse avhenger av varmebelastning (Qmax), måltemperaturdifferanse (ΔTmax), inngangsstrøm (Imax) og omgivelsesvarmeavledereffektivitet.
Direkte overflate-til-luft termisk overføring: Absorberer varme direkte fra monteringsflater på kalde side og blåser den ut til omgivelsesluften via varmeavledere med tvungen konveksjon.
Solid State-pålitelighet: Eliminerer kompressorer, kjølemiddelsløyfer og bevegelige mekaniske deler (unntatt vifter) for stillegående, vibrasjonsfri drift.
Rask termisk respons: Muliggjør øyeblikkelig oppvarming/kjøling og fintemperaturregulering ved å justere inngangs likestrøm.
Inert miljømontering: Vakuumlodding og emballasje med inert atmosfære forhindrer intern oksidasjon, utgassing og termisk nedbrytning.
Kompakt og robust fotavtrykk: Integrerer enkelt i plassbegrensede hus, utendørs telekomskap og bærbare diagnoseenheter.
Konstruert på bestilling: Kaldplategeometri, viftekonfigurasjoner, driftsspenninger og termiske kapasiteter samsvarer med spesifikke kabinettdesign.
Presisjons elektroniske kabinetter Beskytter sensitiv kontrollelektronikk, strømforsyninger og automatiseringsmoduler mot termisk overbelastning i forseglede hus.
Medisinsk diagnostisk utstyr Direkte-til-luft termoelektriske kjølerenheter gir stabil, vibrasjonsfri termisk kontroll for kliniske analysatorer, medisinske bildekomponenter og temperaturfølsomme reagenser.
Optiske og lasersystemer Opprettholder faste temperaturer for høyeffekts laserdioder og optiske sensorer for å eliminere bølgelengdedrift og signalforvrengning.
Maskinvare for telekommunikasjon Sikrer kontinuerlig kjøling for eksterne telekomskap og basestasjoner hvor kompressorvedlikehold er upraktisk.
1. Kjølekapasitet (Qmax): Ett- eller flertrinns TEC-konfigurasjoner konstruert for å matche målvarmebelastninger.
2. Grensesnitt for kaldplater: Egendefinerte monteringshullmønstre, spesifikasjoner for flathet på overflaten og dimensjoner for kaldblokker med direkte feste.
3. Air-Side Dissipation: Egendefinerte ekstruderingsprofiler for kjøleribbe, integrering av varmerør og valg av høy CFM/vanntett vifte.
4. Elektriske parametere: Skreddersydde driftsspenninger (12V, 24V, 48V DC), maksimale strømgrenser (Imax) og integrerte termistorer/NTC-sensorer.
5. Miljøbeskyttelse: Valgfrie IP-klassifiserte vifter, konforme belegg og anti-korrosjonsoverflatebehandlinger for tøffe utendørsmiljøer.
Intern produksjonskontroll: Full oversikt fra halvledertesting til sluttmontering, vakuumlodding og hermetisk forsegling.
Strenge kvalitetsstandarder: 100 % av enhetene gjennomgår streng AC-motstand (Rac), termisk ledningsevne og Seebeck-koeffisienttesting.
Avansert materialsynergi: Drevet av interne høystyrke ekstruderte termoelektriske materialer for overlegen termisk effektivitet og lang levetid.
Prototype til volumproduksjon: Komplett teknisk støtte fra innledende termisk simulering og CAD-layout til volumproduksjon.
Det er en solid-state termisk styringsenhet som bruker Peltier-moduler til å trekke varme direkte fra en fast overflate eller kald plate og trekke den ut i luften rundt ved hjelp av en luftkjølt kjøleribbe og vifte.
Direkte-til-luft-enheter er ideelle når varmekilden kan monteres direkte på en kald plate eller når installasjon av væskesløyfer, pumper og rør er upraktisk på grunn av plass, vekt eller vedlikeholdsbegrensninger.
Ja. Ved å reversere polariteten til den påførte DC-strømmen, reverserer den termoelektriske modulen retningen på varmestrømmen, noe som muliggjør sømløs veksling mellom aktiv oppvarming og kjøling.
For å bestemme den optimale konfigurasjonen, oppgi målvarmebelastningen (Qc), nødvendig temperaturdifferensial (ΔT), maksimal omgivelsestemperatur, tilgjengelig installasjonsplass/CAD-begrensninger og foretrukket likespenning.
